《大气污染控制工程——水泥厂》课程设计VIP专享VIP免费

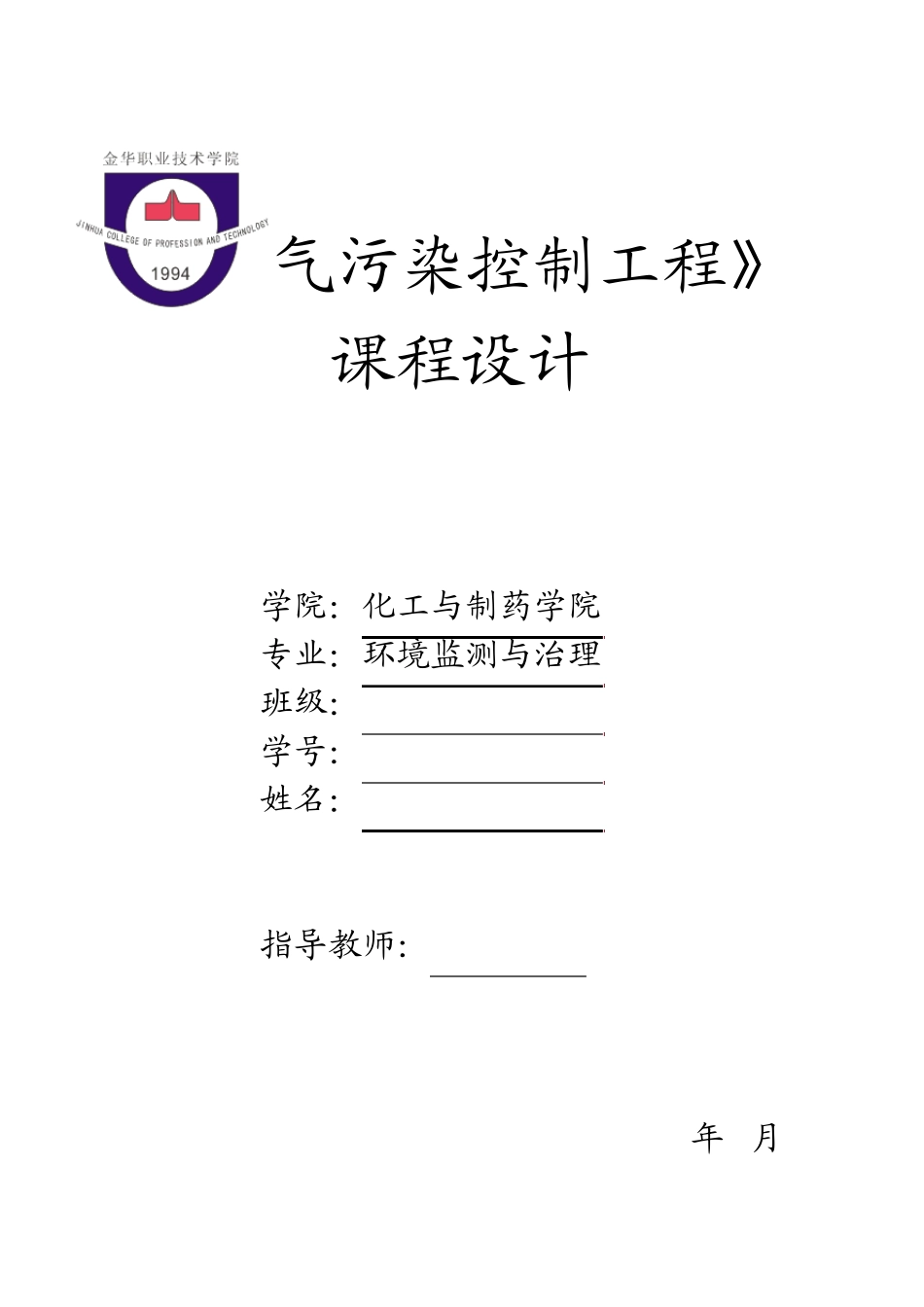

《大气污染控制工程》 课程设计 学院：化工与制药学院 专业：环境监测与治理 班级： 学号： 姓名： 指导教师： 2010年6月 姓名 班级 学号 分项评分 设计过程介绍及自我评价： 项目 应得分 实得分 除尘概述 15 设计点分析 10 除尘器选型 15 设计计算 20 设计说明 10 图纸 20 过程表现 10 总分 100 水泥厂熟料破除尘系统设计 一、 水泥厂除尘概述 （一）、水泥的概念 水泥，粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。水泥是重要的建筑材料，用水泥制成的砂浆或混凝土，坚固耐久，广泛应用于土木建筑、水利、国防等工程。 （二）、水泥的生产工艺 1 .生产方法 硅酸盐类水泥的生产工艺在水泥生产中具有代表性，是以石灰石和粘土为主要原料，经破碎、配料、磨细制成生料，然后喂入水泥窑中煅烧成熟料，再将熟料加适量石膏（有时还掺加混合材料或外加剂）磨细而成。 水泥生产随生料制备方法不同，可分为干法(包括半干法)与湿法（包括半湿法）两种。 2 . 生产工序 水泥的生产，一般可分生料制备、熟料煅烧和水泥制成等三个工序。(1 ) 生料磨制 分干法和湿法两种。干法一般采用闭路操作系统，即原料经磨机磨细后，进入选粉机分选，粗粉回流入磨再行粉磨的操作，并且多数采用物料在磨机内同时烘干并粉磨的工艺，所用设备有管磨、中卸磨及辊式磨等。湿法通常采用管磨、棒球磨等一次通过磨机不再回流的开路系统，但也有采用带分级机或弧形筛的闭路系统的。 (2 ) 煅烧 煅烧熟料的设备主要有立窑和回转窑两类，立窑适用于生产规模较小的工厂，大、中型厂宜采用回转窑。 a .干法窑 干法窑又可分为中空式窑、余热锅炉窑、悬浮预热器窑和悬浮分解炉窑。7 0 年代前后，发展了一种可大幅度提高回转窑产量的煅烧工艺──窑外分解技术。其特点是采用了预分解窑，它以悬浮预热器窑为基础，在预热器与窑之间增设了分解炉。在分解炉中加入占总燃料用量 5 0 ～6 0 ％的燃料，使燃料燃烧过程与生料的预热和碳酸盐分解过程，从窑内传热效率较低的地带移到分解炉中进行，生料在悬浮状态或沸腾状态下与热气流进行热交换，从而提高传热效率，使生料在入窑前的碳酸钙分解率达 8 0 ％以上，达到减轻窑的热负荷，延长窑衬使用寿命和窑的运转周期，在保持窑的发热能力的情况下，大幅度提高产量的目的。 b.湿法窑 用于湿法生产中的...
