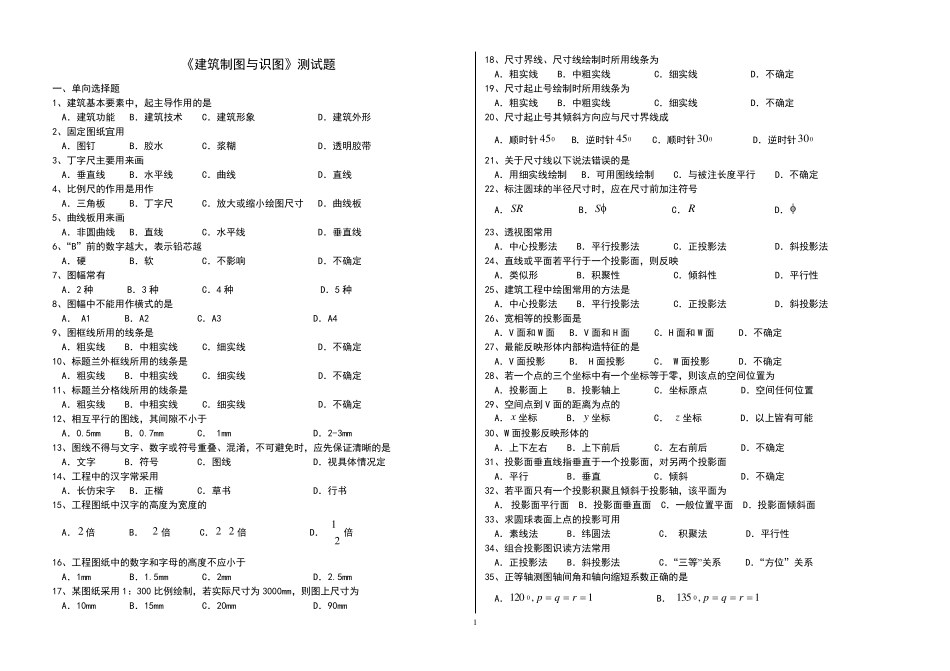

1 《建筑制图与识图》测试题 一、单向选择题 1、建筑基本要素中，起主导作用的是 A．建筑功能 B．建筑技术 C．建筑形象 D．建筑外形 2、固定图纸宜用 A．图钉 B．胶水 C．浆糊 D．透明胶带 3、丁字尺主要用来画 A．垂直线 B．水平线 C．曲线 D．直线 4、比例尺的作用是用作 A．三角板 B．丁字尺 C．放大或缩小绘图尺寸 D．曲线板 5、曲线板用来画 A．非圆曲线 B．直线 C．水平线 D．垂直线 6、“B”前的数字越大，表示铅芯越 A．硬 B．软 C．不影响 D．不确定 7、图幅常有 A．2 种 B．3 种 C．4 种 D．5 种 8、图幅中不能用作横式的是 A． A1 B．A2 C．A3 D．A4 9、图框线所用的线条是 A．粗实线 B．中粗实线 C．细实线 D．不确定 10、标题兰外框线所用的线条是 A．粗实线 B．中粗实线 C．细实线 D．不确定 11、标题兰分格线所用的线条是 A．粗实线 B．中粗实线 C．细实线 D．不确定 12、相互平行的图线，其间隙不小于 A．0.5mm B．0.7mm C． 1mm D．2-3mm 13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A．文字 B．符号 C．图线 D．视具体情况定 14、工程中的汉字常采用 A．长仿宋字 B．正楷 C．草书 D．行书 15、工程图纸中汉字的高度为宽度的 A．2 倍 B．2 倍 C．22倍 D．21倍 16、工程图纸中的数字和字母的高度不应小于 A．1mm B．1.5mm C．2mm D．2.5mm 17、某图纸采用1：300 比例绘制，若实际尺寸为3000mm，则图上尺寸为 A．10mm B．15mm C．20mm D．90mm 18、尺寸界线、尺寸线绘制时所用线条为 A．粗实线 B．中粗实线 C．细实线 D．不确定 19、尺寸起止 号绘制时所用线条为 A．粗实线 B．中粗实线 C．细实线 D．不确定 20、尺寸起止 号其倾 斜 方 向应与尺寸界线成 A．顺 时针04 5 B．逆 时针04 5 C．顺 时针03 0 D．逆 时针03 0 21、关 于尺寸线以 下 说 法 错 误 的是 A．用细实线绘制 B．可用图线绘制 C．与被 注 长度平行 D．不确定 22、标注 圆球 的半 径 尺寸时，应在 尺寸前加 注 符号 A．SR B．S C．R D． 23、透视图常用 A．中心 投 影法 B．平行投 影法 C．正投 影法 D．斜 投 影法 24、直线或平面 若平行于一个 投 影面 ，则反 映 A．类 似 形 B．积 聚 性 C．倾 斜 性 D．平行性 25、建筑工程中绘图常用...
