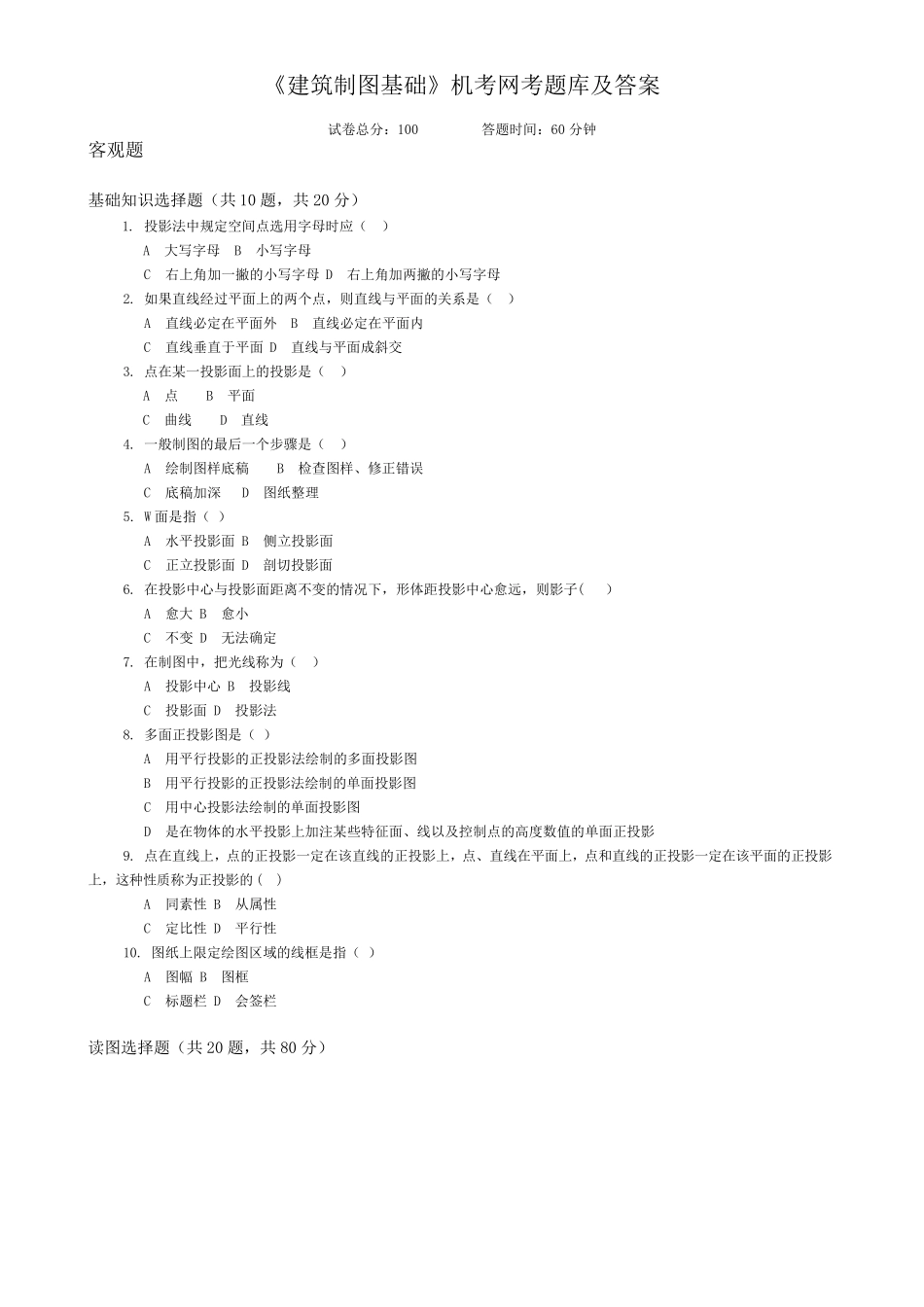

《建筑制图基础》机考网考题库及答案 试卷总分：100 答题时间：60 分钟 客观题 基础知识选择题（共10 题，共20 分） 1. 投影法中规定空间点选用字母时应（ ） A 大写字母 B 小写字母 C 右上角加一撇的小写字母 D 右上角加两撇的小写字母 2. 如果直线经过平面上的两个点，则直线与平面的关系是（ ） A 直线必定在平面外 B 直线必定在平面内 C 直线垂直于平面 D 直线与平面成斜交 3. 点在某一投影面上的投影是（ ） A 点 B 平面 C 曲线 D 直线 4. 一般制图的最后一个步骤是（ ） A 绘制图样底稿 B 检查图样、修正错误 C 底稿加深 D 图纸整理 5. W 面是指（ ） A 水平投影面 B 侧立投影面 C 正立投影面 D 剖切投影面 6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ） A 愈大 B 愈小 C 不变 D 无法确定 7. 在制图中，把光线称为（ ） A 投影中心 B 投影线 C 投影面 D 投影法 8. 多面正投影图是（ ） A 用平行投影的正投影法绘制的多面投影图 B 用平行投影的正投影法绘制的单面投影图 C 用中心投影法绘制的单面投影图 D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( ) A 同素性 B 从属性 C 定比性 D 平行性 10. 图纸上限定绘图区域的线框是指（ ） A 图幅 B 图框 C 标题栏 D 会签 栏 读 图选择题（共20 题，共80 分） 图9 1、图9 给出了物体的轴侧图，则物体侧面投影图正确的一项是（ ） A B C D 参考答案：A； 2、在图4 中，有一个投影面缺失投影线，此投影面为（ ） A H 面 B V 面 C W 面 D 不能确定 参考答案：B； 3、图 2 中直线 AB 和 BC 的夹角为（ ） A 直角 B 锐角 C 钝角 D 不能确定 参考答案：C； 4、图 2 中的物体应为（ ） A 棱台 B 棱锥 C 棱柱 D 圆锥 参考答案：A； 5、在图 1 中，点 A 与点 B 是（ ）重影点。 A V 面 B H 面 C W 面 D 不是 参考答案：A； 6、在图 4 中，有一个投影面缺失投影线，缺失投影线的条数为（ ） A 1 条 B 2 条 C 3 条 D 4 条 参考答案：B； 7、在图 1 中，点 A 在点 B 的（ ）。...
