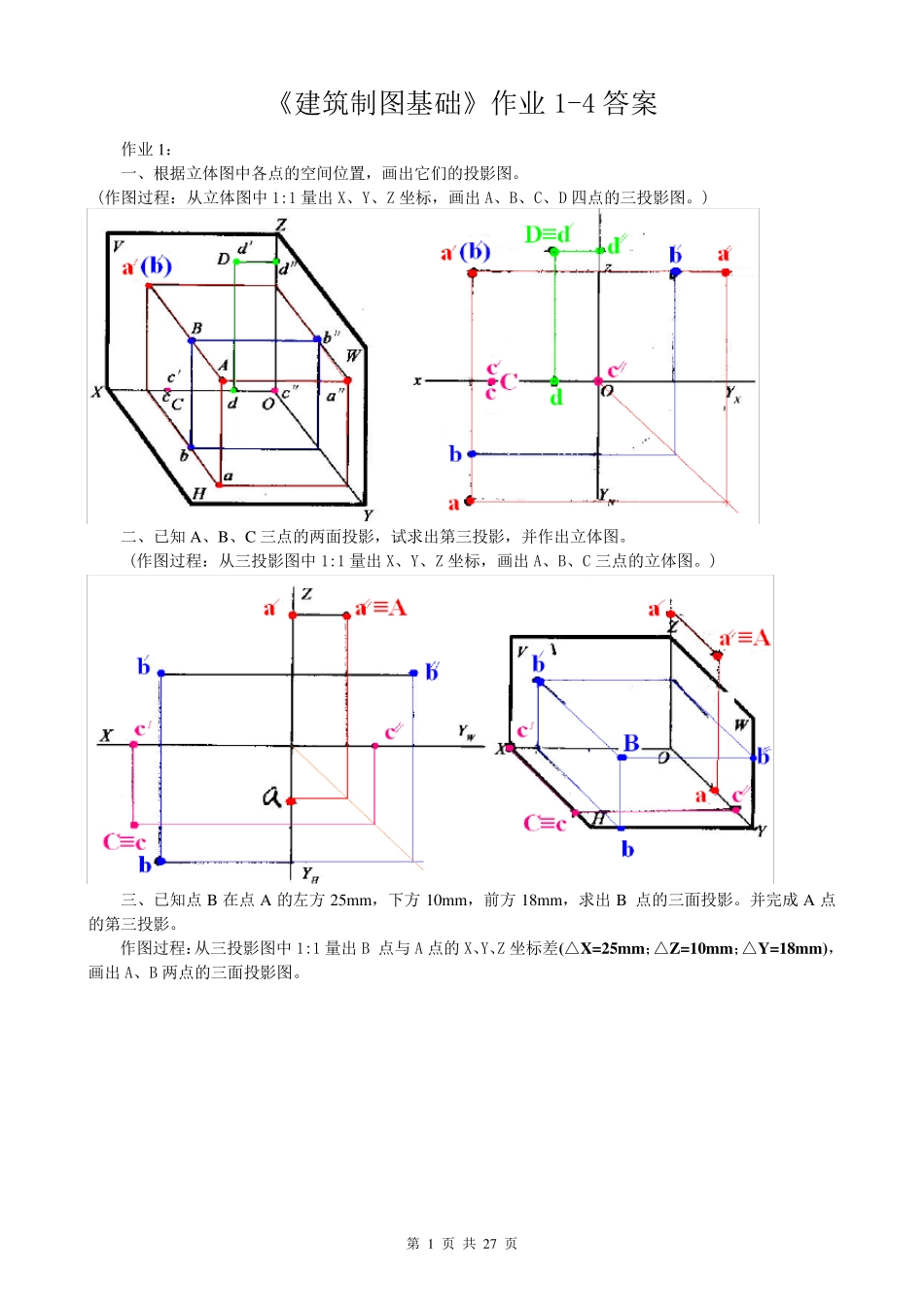

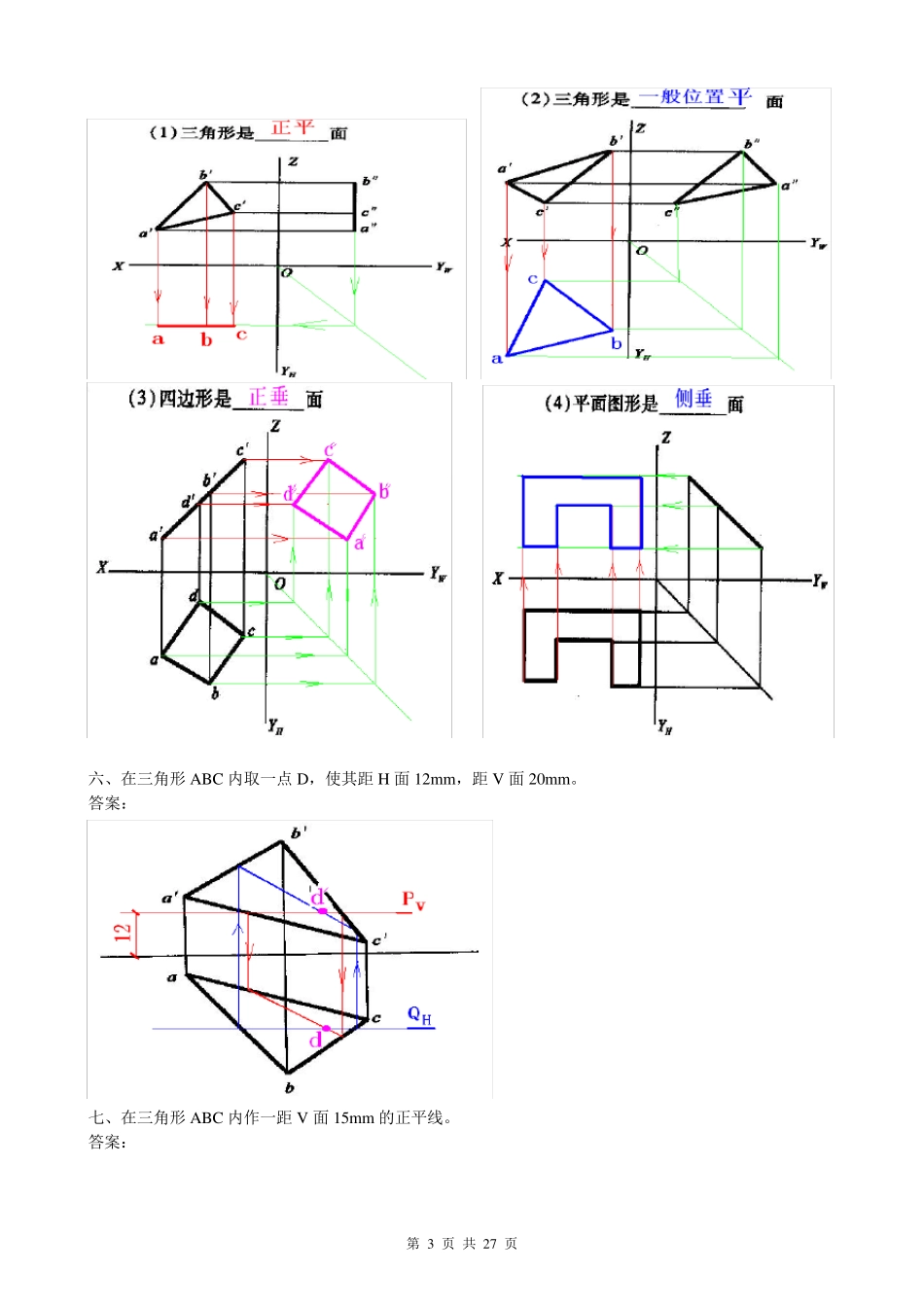

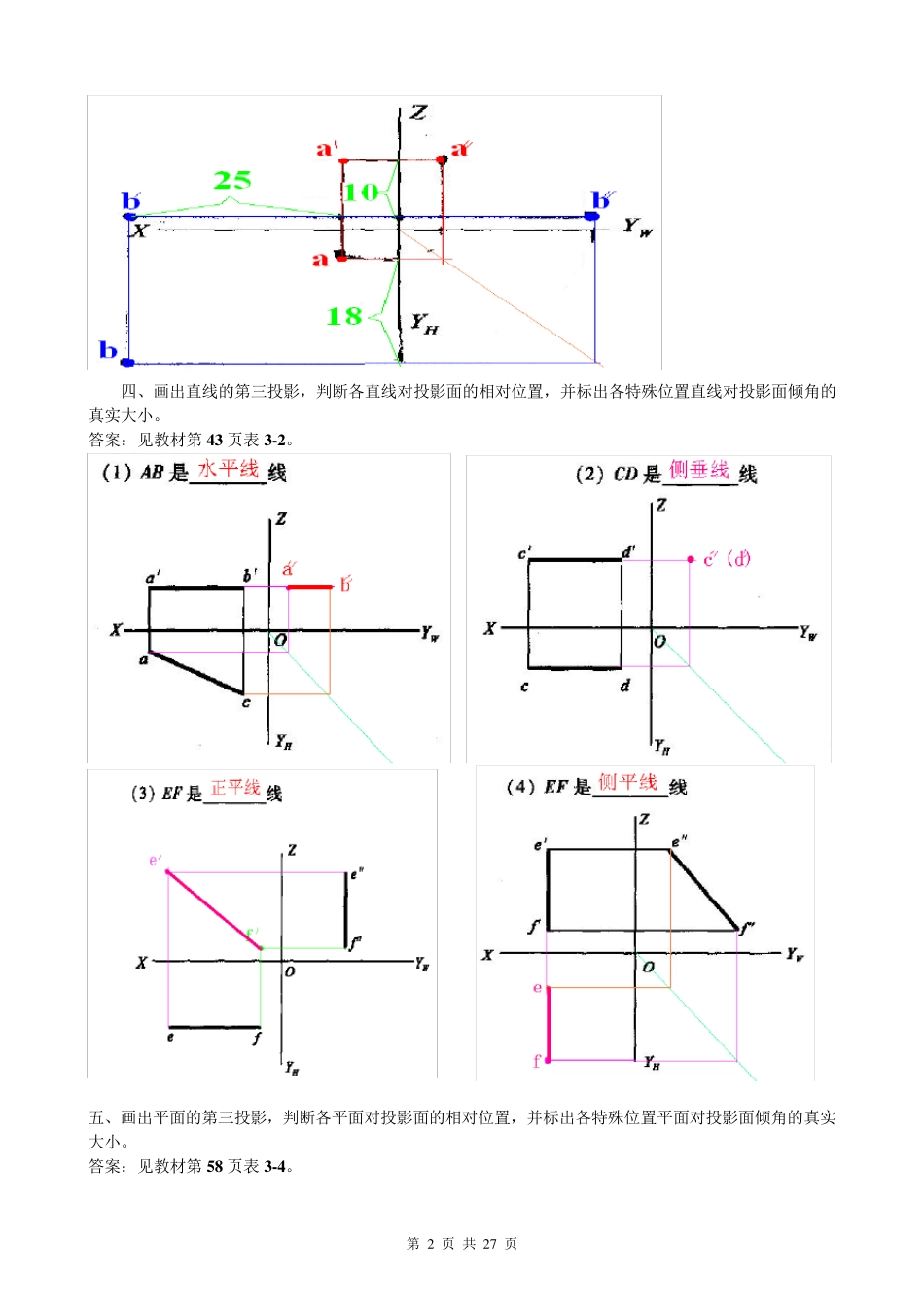

第 1 页 共 27 页 《建筑制图基础》作业1-4 答案 作业1： 一、根据立体图中各点的空间位置，画出它们的投影图。 (作图过程：从立体图中1:1 量出X、Y、Z 坐标，画出A、B、C、D 四点的三投影图。) 二、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。 (作图过程：从三投影图中1:1 量出X、Y、Z 坐标，画出A、B、C 三点的立体图。) 三、已知点B 在点A 的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。并完成A 点的第三投影。 作图过程：从三投影图中1:1 量出B 点与A 点的X、Y、Z 坐标差(△X=25m m ；△Z=10m m ；△Y=18m m )，画出A、B 两点的三面投影图。 第 2 页 共 2 7 页 四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。 答案：见教材第4 3 页表 3 -2 。 五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。 答案：见教材第5 8 页表 3 -4 。 第 3 页 共 27 页 六、在三角形 ABC 内取一点 D，使其距 H 面 12mm，距 V 面 20mm。 答案： 七、在三角形 ABC 内作一距 V 面 15mm 的正平线。 答案： 第 4 页 共 27 页 八、完成五边形的正面投影（已知 AB 为侧平线） 答案：(作图方法：在平面内作辅助线法解题) 九、在 AB 线段上取一点 C，使得 AC︰CD=2︰3 第 5 页 共 27 页 十、已知 C 点在 AB 线段上，求 C 点的水平投影(用两种方法)。 十一、已知 M、N两点在 ABC 平面上，补求它们的第二投影。 十二、已知 AB、CD 两直线相交于 K 点，求 AB 直线的正面投影。 第 6 页 共 27 页 十三、已知 AB 线段的正面投影和对 V 面的倾角 β=30°，补全其水平投影。 十四、求点 A 到直线 CD 的垂直距离。 十五、求直线 AB 与 P 面的交点，并判别直线 AB 的可见性。 第 7 页 共 27 页 十六、求直线 MN与 ABC 平面的交点，并判别直线 MN的可见性。 《建筑制图基础》作业 2 一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。 (1)求六棱柱表面 A 点、B 点的三投影。 （2） 第 8 页 共 2 7 页 二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。 (1 ) (2 ) (2 ) 第 9 页 共 2 7 页 三、完成被切割的平面立体...
