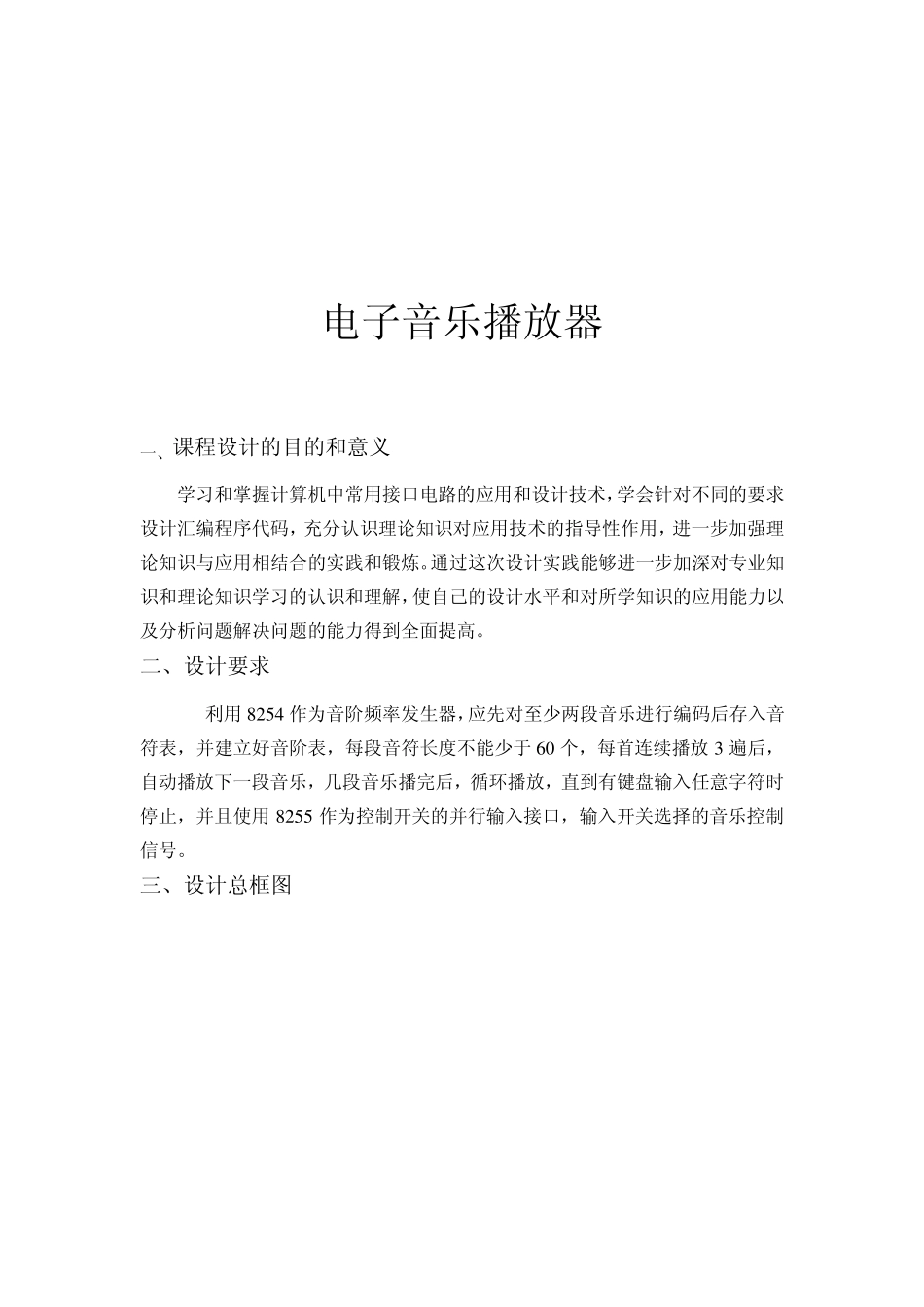

电子音乐播放器 一、课程设计的目的和意义 学习和掌握计算机中常用接口电路的应用和设计技术，学会针对不同的要求设计汇编程序代码，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学知识的应用能力以及分析问题解决问题的能力得到全面提高。 二、设计要求 利用 8 2 5 4 作为音阶频率发生器，应先对至少两段音乐进行编码后存入音符表，并建立好音阶表，每段音符长度不能少于 6 0 个，每首连续播放3 遍后，自动播放下一段音乐，几段音乐播完后，循环播放，直到有键盘输入任意字符时停止，并且使用 8 2 5 5 作为控制开关的并行输入接口，输入开关选择的音乐控制信号。 三、设计总框图 《微机原理与接口技术》设计性实验报告 第1 页 四、设计设计思路说明： 电子音乐播放器属于接口电路的连接使用，本设计是以8254芯片为核心的发生系统。8086CPU在形成系统总线后，通过和8254及8255的连接使用可以很好的驱动扬声器发音。系统初始化后，8255通过B通道，从控制开关读取所需的控制字，并送入8086CPU中进行判断，选择不同的播放音乐。使8254的通过0号计数器工作在“频率发生器”方式 3，向发生器发出不同频率的方波。当给定不同的计数初值时可以使扬声器发出不同频率的音响。 五、程序流程图 开始 读取音符频率 是1H 吗？ N Y Y 播放song1 播放音乐 读取选择信号 《微机原理与接口技术》设计性实验报告 第2 页 六、接口电路原理图 1 、8 2 5 4 的基本知识 8254占用 4个端口，3个定时器各占 1个，控制端口占 1 个。8254的内部结构如图所示，它主要包括以下几个主要部分： 8254 的内部结构 （1）．数据总线缓冲器 实现 8254与CPU数据总线连接的 8位双向三态缓冲器，用以传送 CPU向8254的控制信息、数据信息以及 CPU从 8254读取的状态信息，包括某时刻的是 2H 吗？ N 是 4H 吗？ N 键盘是否输入？ 结束 播放 song2 播放 song3 Y N Y CX=0 N Y 《微机原理与接口技术》设计性实验报告 第3 页 实时计数值。 （2）．读/写控制逻辑 控制8254的片选及对内部相关寄存器的读/写操作，它接收CPU发来的地址信号以实现片选、内部通道选择以及对读/写操作进行控制。 （3）．控制字寄存器 在 8254的初始化编程时，由 CPU写入控制字，以决...
