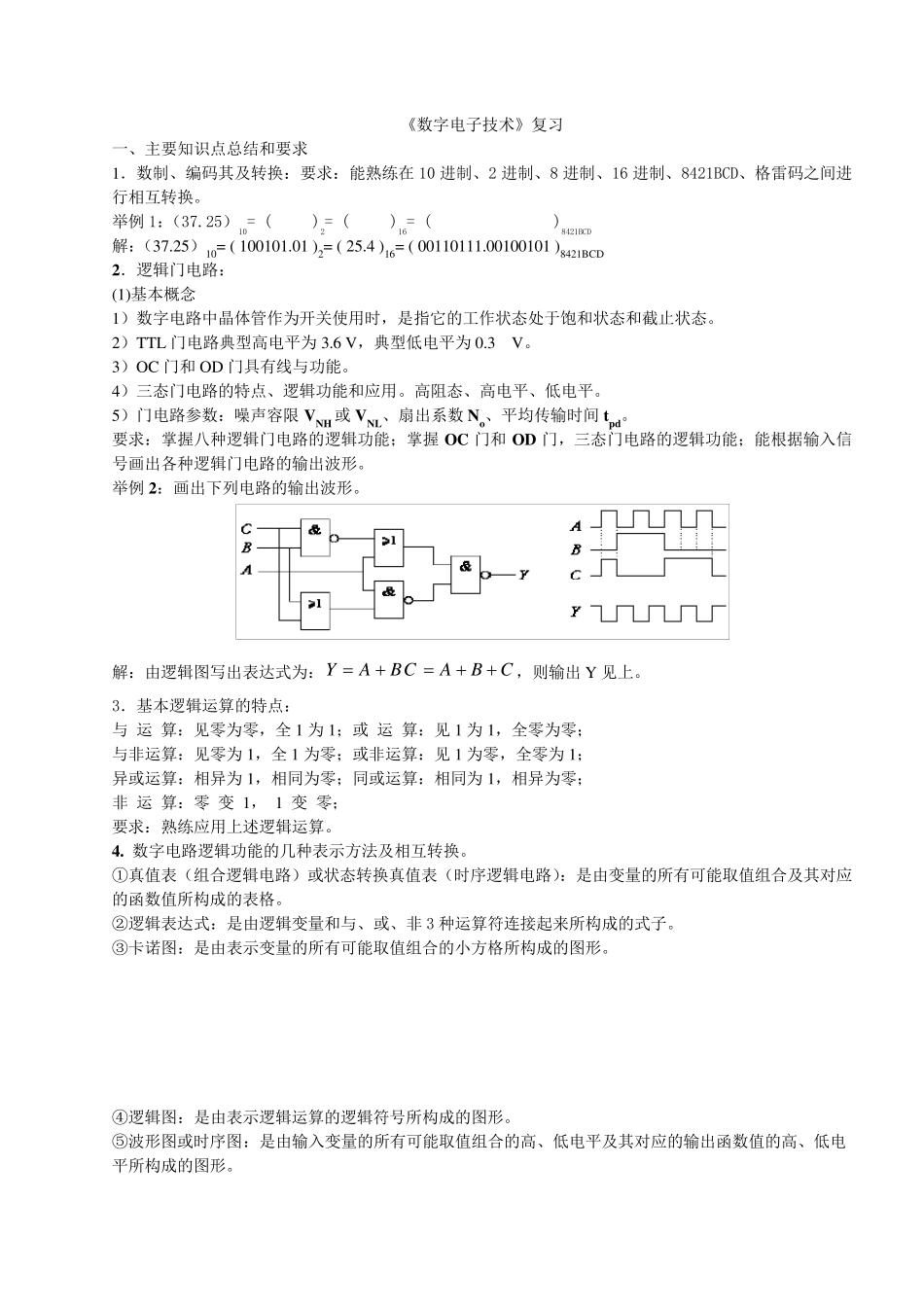

《 数 字 电 子 技 术 》 复 习 一 、 主 要 知 识 点 总 结 和 要 求 1． 数 制 、 编 码 其 及 转 换 ： 要 求 ： 能 熟 练 在 10 进 制 、 2 进 制 、 8 进 制 、 16 进 制 、 8421BCD、 格 雷 码 之 间 进行 相 互 转 换 。 举 例 1：（ 37.25）10= ( )2= ( )16= ( )8421BCD 解 ：（ 37.25） 10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2． 逻 辑 门 电 路 ： (1)基 本 概 念 1） 数 字 电 路 中 晶 体 管 作 为 开 关 使 用 时 ， 是 指 它 的 工 作 状 态 处 于 饱 和 状 态 和 截 止 状 态 。 2） TTL 门 电 路 典 型 高 电 平 为 3.6 V， 典 型 低 电 平 为 0.3 V。 3） OC 门 和 OD 门 具 有 线 与 功 能 。 4） 三 态 门 电 路 的 特 点 、 逻 辑 功 能 和 应 用 。 高 阻 态 、 高 电 平 、 低 电 平 。 5） 门 电 路 参 数 ： 噪 声 容 限 VNH 或 VNL、 扇 出 系 数 No、 平 均 传 输 时 间 tpd。 要 求 ： 掌 握 八 种 逻 辑 门 电 路 的 逻 辑 功 能 ； 掌 握OC 门 和OD 门 ， 三 态 门 电 路 的 逻 辑 功 能 ； 能 根 据 输 入 信号 画 出 各 种 逻 辑 门 电 路 的 输 出 波 形 。 举 例 2： 画 出 下 列 电 路 的 输 出 波 形 。 解 ： 由 逻 辑 图 写 出 表 达 式 为 ：CBACBAY， 则输 出 Y 见上。 3． 基 本 逻 辑 运算的 特 点 ： 与 运 算： 见零为 零， 全1 为 1； 或 运 算： 见1 为 1， 全零为 零； 与 非运算： 见零为 1， 全1 为 零； 或 非运算： 见1 为 零， 全零为 1； 异或 运算： 相 异为 1， 相 同为 零； 同或 运算： 相 同为 1， 相 异为 零； 非 运 算： 零 变 1， 1 变 零； 要 求 ： 熟 练 应 用 上述逻 辑 运算。 4. 数 字 电 路 逻 辑 功 能 的 几种 表 示方法及 相 互 转 换 。 ①真值表 （ 组合逻 辑 电 路 ） 或 状 态 转 换 真值表 （ 时 序逻 辑 电 路 ）： 是 由 变量的 所有 可能 取值组合及 其 对...
