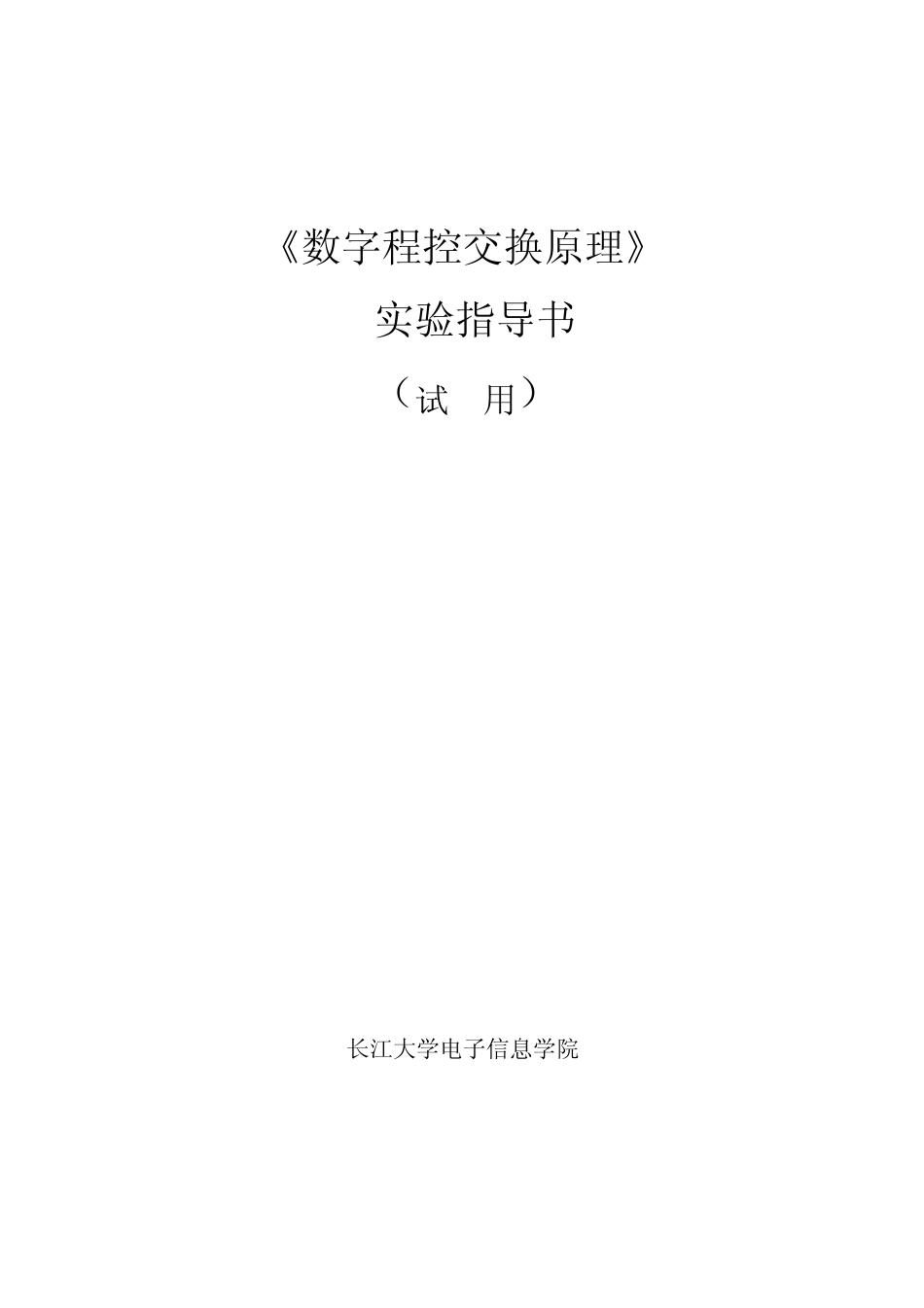

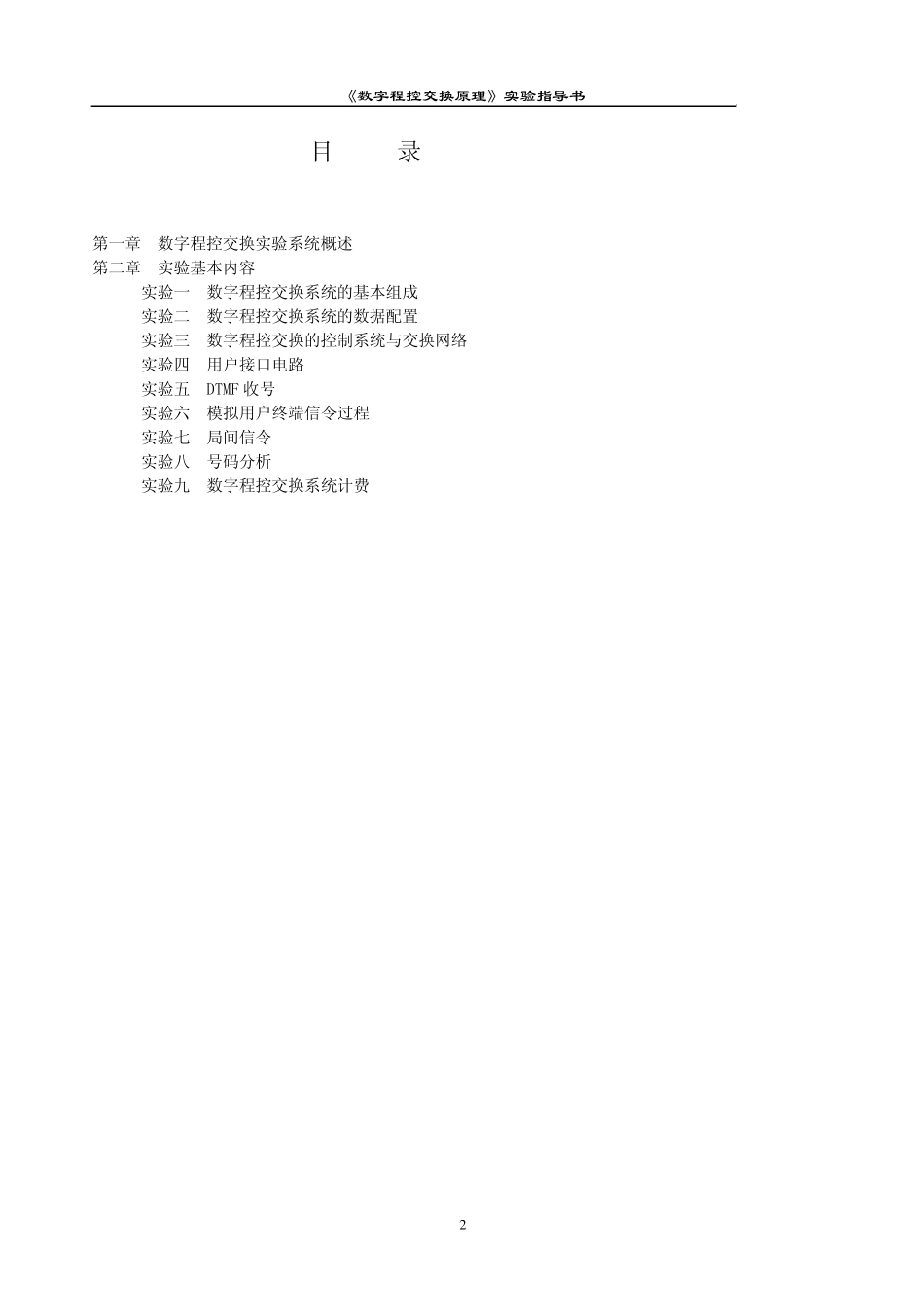

《数字程控交换原理》实验指导书（试用）长江大学电子信息学院《数字程控交换原理》实验指导书1前言《数字程控交换原理实验》是为《现代交换原理》课程所设置的实验课程之一。为了配合该课程的教学，通信教研室在多次调研的基础上，最终选定了华中科技大学电子与信息工程系汪小燕等老师研制的SP-3 程控交换教学实验系统。该系统实际上就是一台小型的数字程控交换机。它能够实现从识别用户摘挂机到完成接续的整个呼叫并发控制过程。该系统集硬件原理实验、软件设计实验、软件模拟仿真实验和网络配置与维护实验于一体，采用计算机程序、数据配置、硬件波形观察测试、软件控制硬件系统动作等多种实验手段与方式，让实验者轻松、灵活、主动地从多方面运用和理解程控交换系统的基本原理和关键技术。系统的基本组成：1．系统控制软件2．系统硬件实验箱系统运行环境要求：1．PENTIUM 系列计算机(具有网卡和并口)2．w indow s2000/XP/Me 和 w indow s95/98 操作系统环境3．局域网络环境（便于进行模拟局间电话实验）4．模拟用户电话 4 部；本实验系统可开设以下实验内容：实验一数字程控交换系统的基本组成实验二数字程控交换系统的数据配置实验三数字程控交换的控制系统与交换网络实验四用户接口电路实验五DTMF 收号实验六模拟用户终端信令过程实验七局间信令实验八号码分析实验九数字程控交换系统计费此外，还可用于开放试验、创新试验、课程设计及毕业设计。《数字程控交换原理》实验指导书2目录第一章数字程控交换实验系统概述第二章实验基本内容实验一数字程控交换系统的基本组成实验二数字程控交换系统的数据配置实验三数字程控交换的控制系统与交换网络实验四用户接口电路实验五DTMF 收号实验六模拟用户终端信令过程实验七局间信令实验八号码分析实验九数字程控交换系统计费《数字程控交换原理》实验指导书3第一章数字程控交换实验系统概述《数字程控交换原理实验》是为《现代交换原理》、《程控交换原理与应用》等课程所设置的实验课程。SP-3 程控交换教学实验系统实际上就是一台小型的数字程控交换机。它能够实现从识别用户摘挂机到完成接续的整个呼叫并发控制过程。数字程控交换教学实验系统由软件和硬件两部分组成：1.系统控制软件：数字程控交换教学实验系统控制软件采用 Visual C++在 Window s95/Window s98 操作系统下开发。因此本软件可应用于 Window s95/Window s98，或 Window s2000 操作系统，X86 及 PENTIU...
