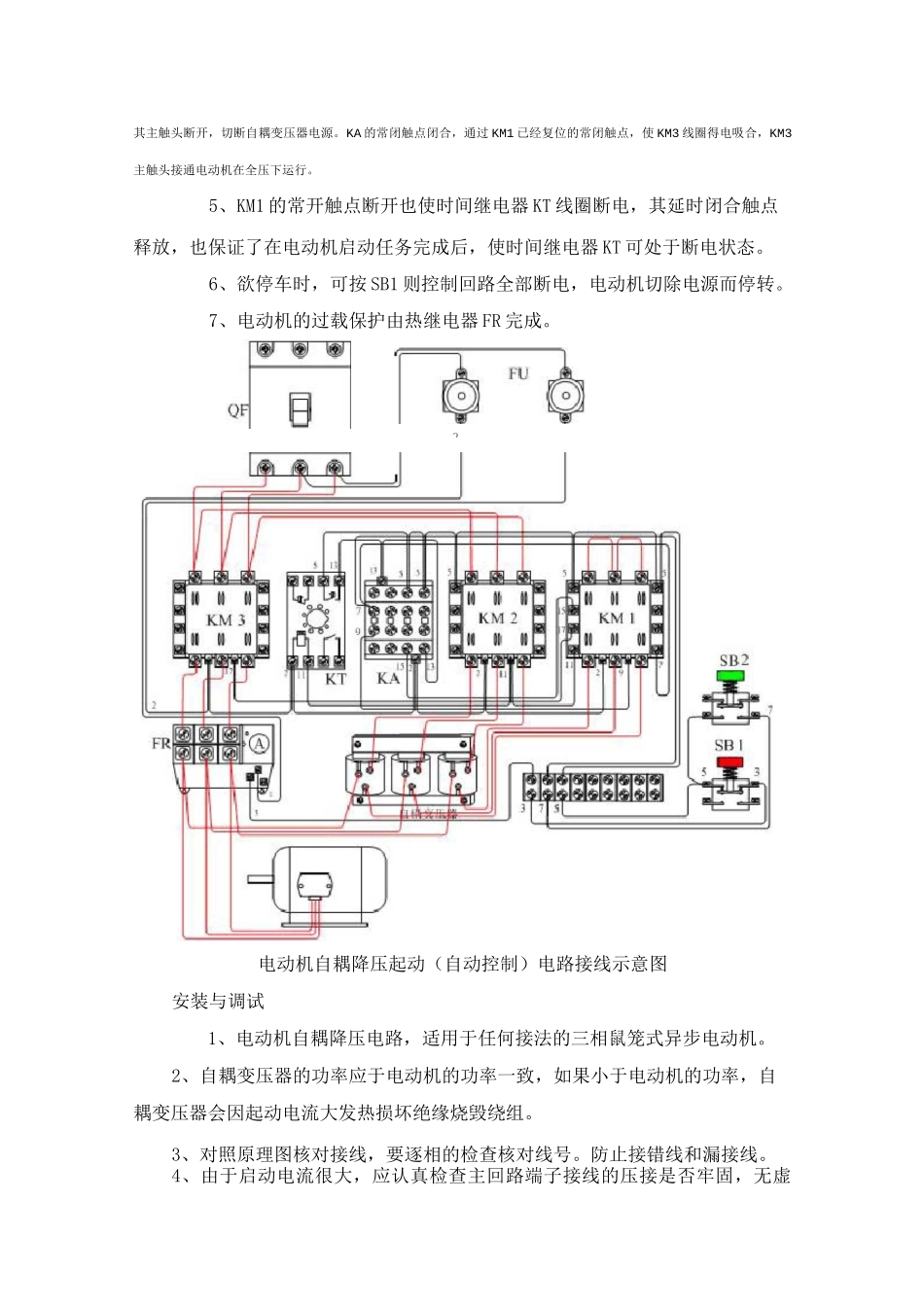

电动机自耦降压启动（自动控制电路）J：l13电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。控制过程如下：1、合上空气开关 QF 接通三相电源。2、按启动按钮 SB2 交流接触器 KM1 线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于 KM1 辅助常开触点闭合，使得接触器KM2 线圈通电吸合,KM2 的主触头闭合由自耦变压器的低压抽头（例如 65%）将三相电压的 65％接入电动。3、KM1 辅助常开触点闭合，使时间继电器 KT 线圈通电，并按已整定好的时间开始计时，当时间到达后，KT 的延时常开触点闭合，使中间继电器 KA 线圈通电吸合并自锁。4、由于 KA 线圈通电，其常闭触点断开使 KM1 线圈断电，KM1 常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时 KM2 线圈断电，其主触头断开，切断自耦变压器电源。KA 的常闭触点闭合，通过 KM1 已经复位的常闭触点，使 KM3 线圈得电吸合，KM3主触头接通电动机在全压下运行。5、KM1 的常开触点断开也使时间继电器 KT 线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器 KT 可处于断电状态。6、欲停车时，可按 SB1 则控制回路全部断电，电动机切除电源而停转。7、电动机的过载保护由热继电器 FR 完成。电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。2、自耦变压器的功率应于电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。3、对照原理图核对接线，要逐相的检查核对线号。防止接错线和漏接线。4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚2接现象。5、空载试验；拆下热继电器 FR 与电动机端子的联接线，接通电源，按下 SB2 起动 KM1 与 KM2 和动作吸合，KM3 与 KA 不动作。时间继电器的整定时间到，KM1 和 KM2 释放，KA 和 KM3 动作吸合切换正常，反复试验几次检查线路的可靠性。6、带电动机试验；经空载试验无误后，恢复与电动机的接线。再带电动机试验中应注意启动与运行的接换过程，注意电动机的声音及电流的变化，电动机起动是否困难...
