屋面构架工程专项施工方案

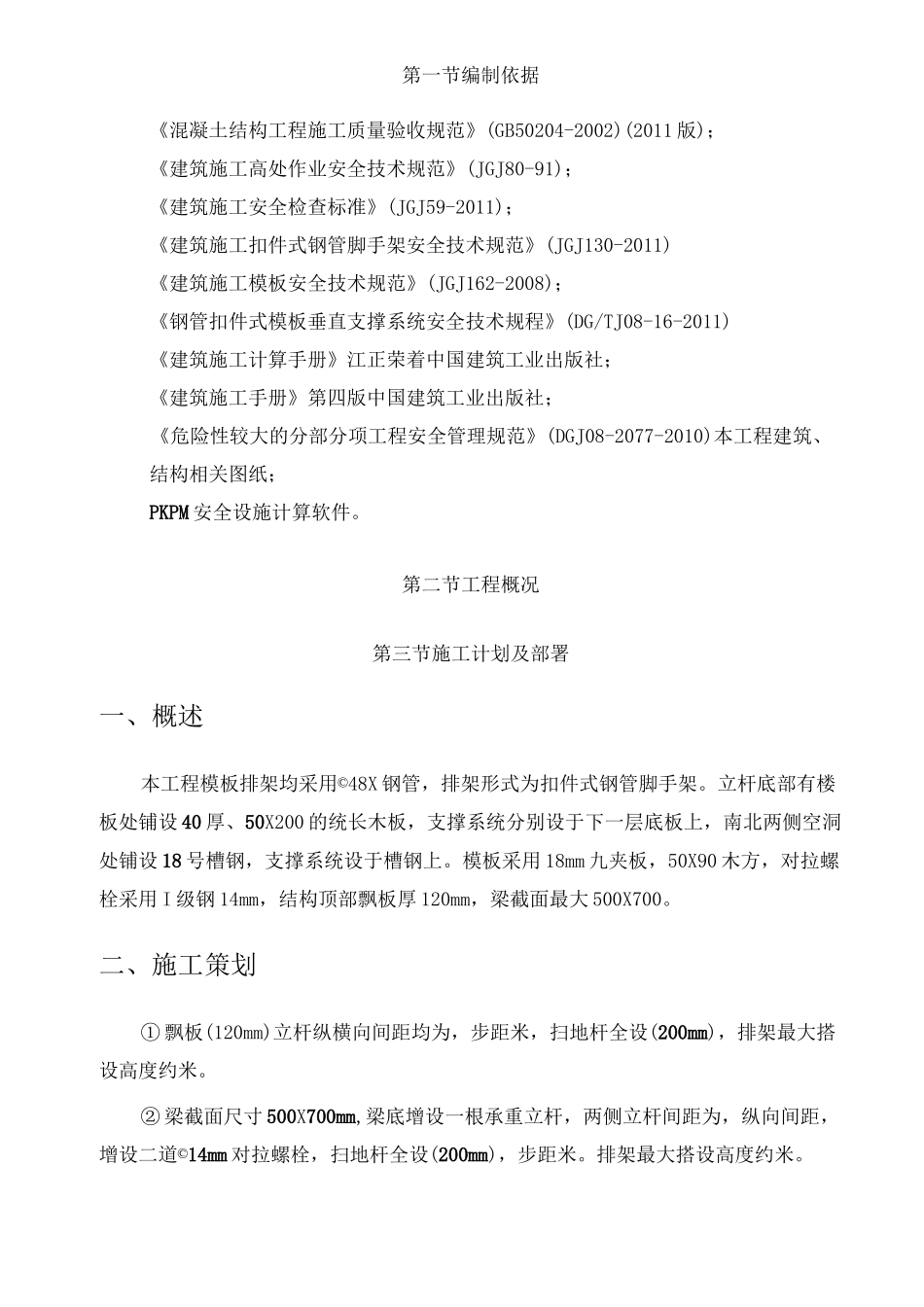

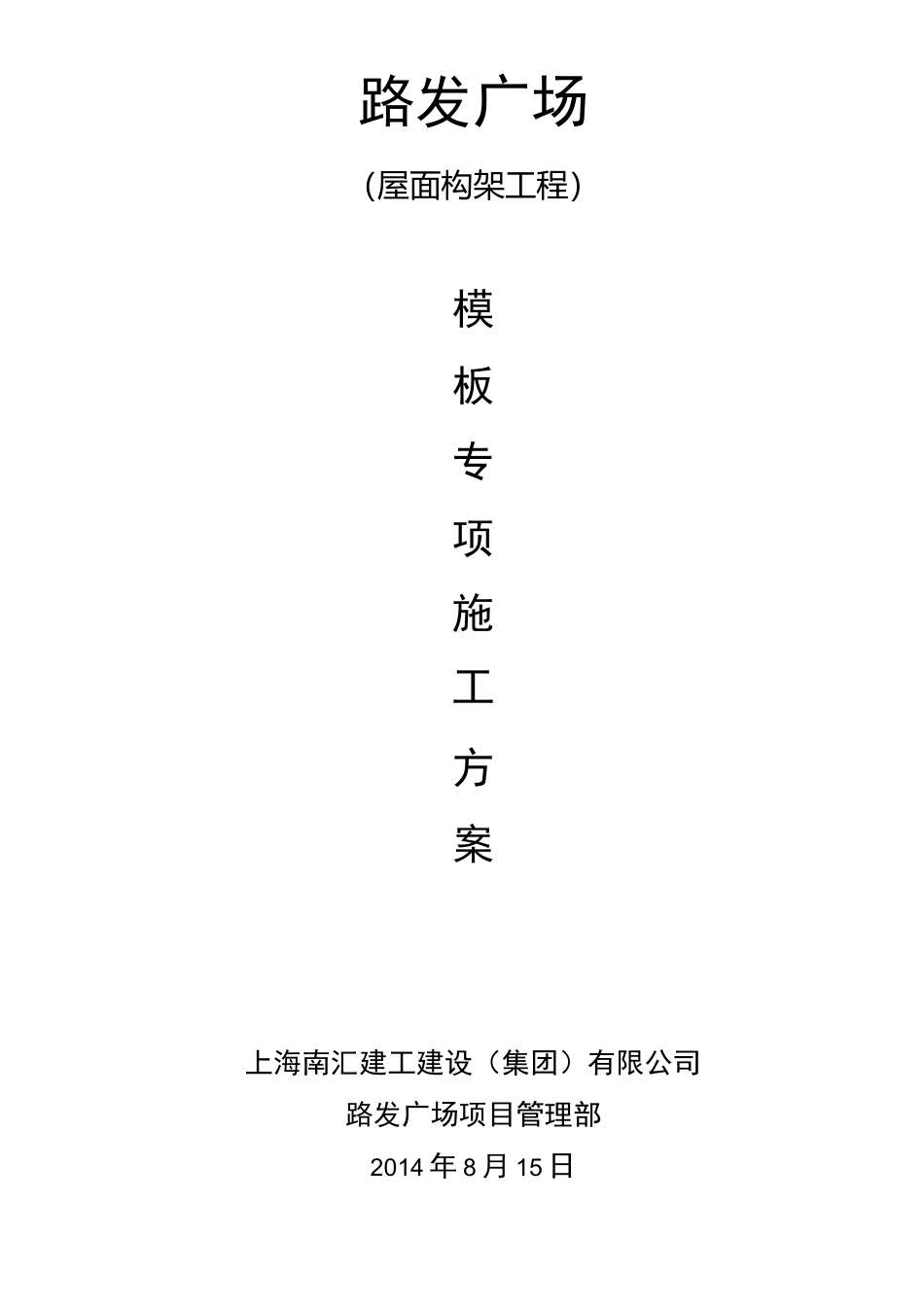

路发广场（屋面构架工程）模板专项施工方案上海南汇建工建设（集团）有限公司路发广场项目管理部2014 年 8 月 15 日第一节编制依据《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011 版)；《建筑施工高处作业安全技术规范》(JGJ80-91)；《建筑施工安全检查标准》(JGJ59-2011)；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《建筑施工模板安全技术规范》(JGJ162-2008)；《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ08-16-2011)《建筑施工计算手册》江正荣着中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《危险性较大的分部分项工程安全管理规范》(DGJ08-2077-2010)本工程建筑、结构相关图纸；PKPM 安全设施计算软件。第二节工程概况第三节施工计划及部署一、概述本工程模板排架均采用©48X 钢管，排架形式为扣件式钢管脚手架。立杆底部有楼板处铺设 40 厚、50X200 的统长木板，支撑系统分别设于下一层底板上，南北两侧空洞处铺设 18 号槽钢，支撑系统设于槽钢上。模板采用 18mm 九夹板，50X90 木方，对拉螺栓采用 I 级钢 14mm，结构顶部飘板厚 120mm，梁截面最大 500X700。二、施工策划① 飘板(120mm)立杆纵横向间距均为，步距米，扫地杆全设(200mm)，排架最大搭设高度约米。② 梁截面尺寸 500X700mm,梁底增设一根承重立杆，两侧立杆间距为，纵向间距，增设二道©14mm 对拉螺栓，扫地杆全设(200mm)，步距米。排架最大搭设高度约米。三、材料要求对进入现场钢管、扣件等配件进行验收，钢管应符合《碳素结构钢》(GB/T700)中Q235A 钢材的有关规定，扣件应符合《钢管脚手架扣件》(GB18831)中的有关规定，扣件应符合质检报告等证明材料，对反复使用的钢管应检测其壁厚，壁厚不得小于公称壁厚 90％，不得使用不合格的产品。排架体系统一使用?48X 的钢管，严禁将其它规格钢管混用。对于新的钢管、扣件，进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料，进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。对于旧钢管、扣件，进行前必须进行复试，复试合格后方可进场。选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。钢管表面平直光滑，壁厚均匀，不应有裂缝、分层、毛刺、硬弯、电焊结疤、压痕和深的划痕，其表面应有防锈处理。扣件使用前必须检查，有裂缝、变形的严禁使用，出现的螺栓必须更换。扣件使用前应进行防锈处...
