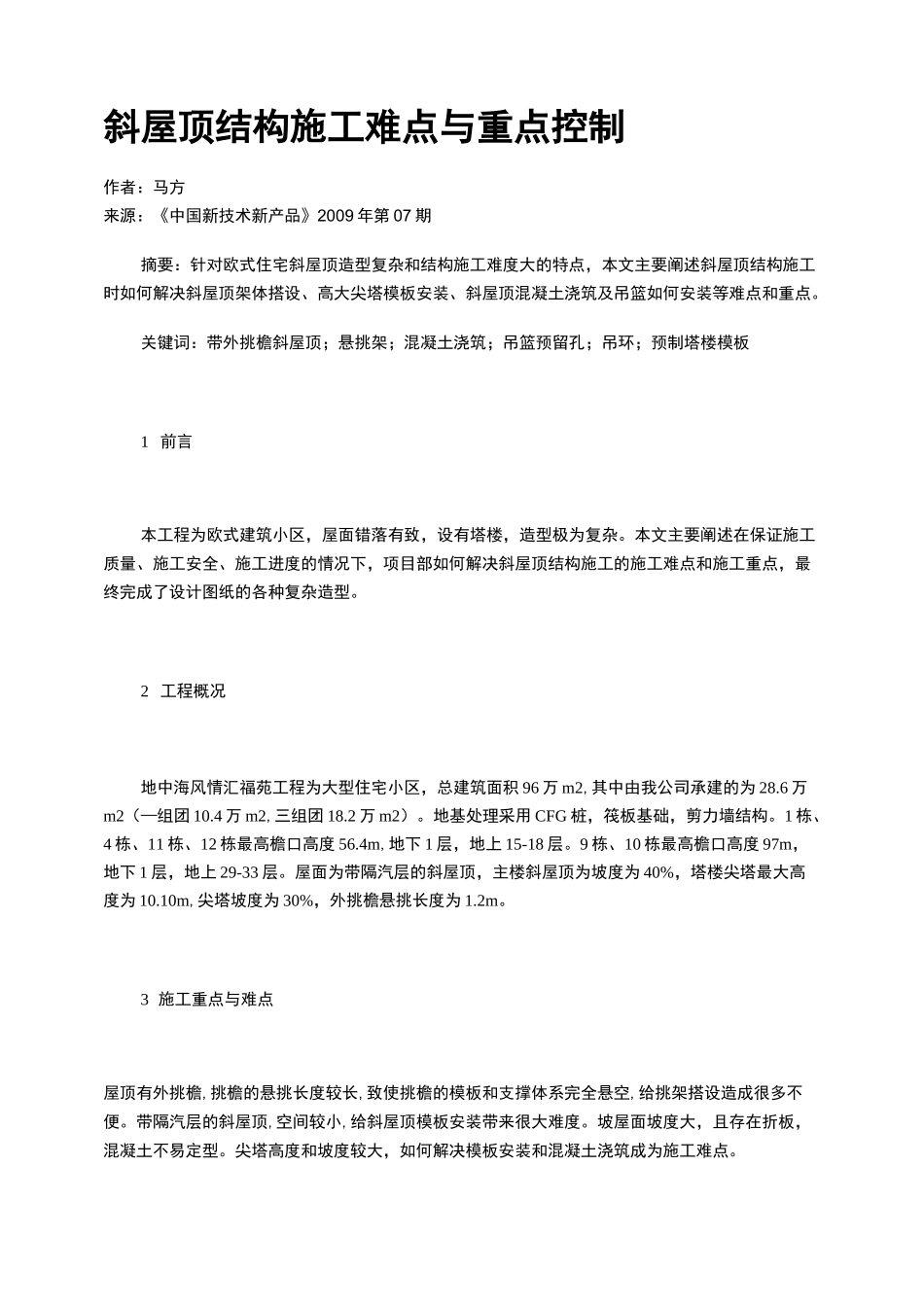

斜屋顶结构施工难点与重点控制

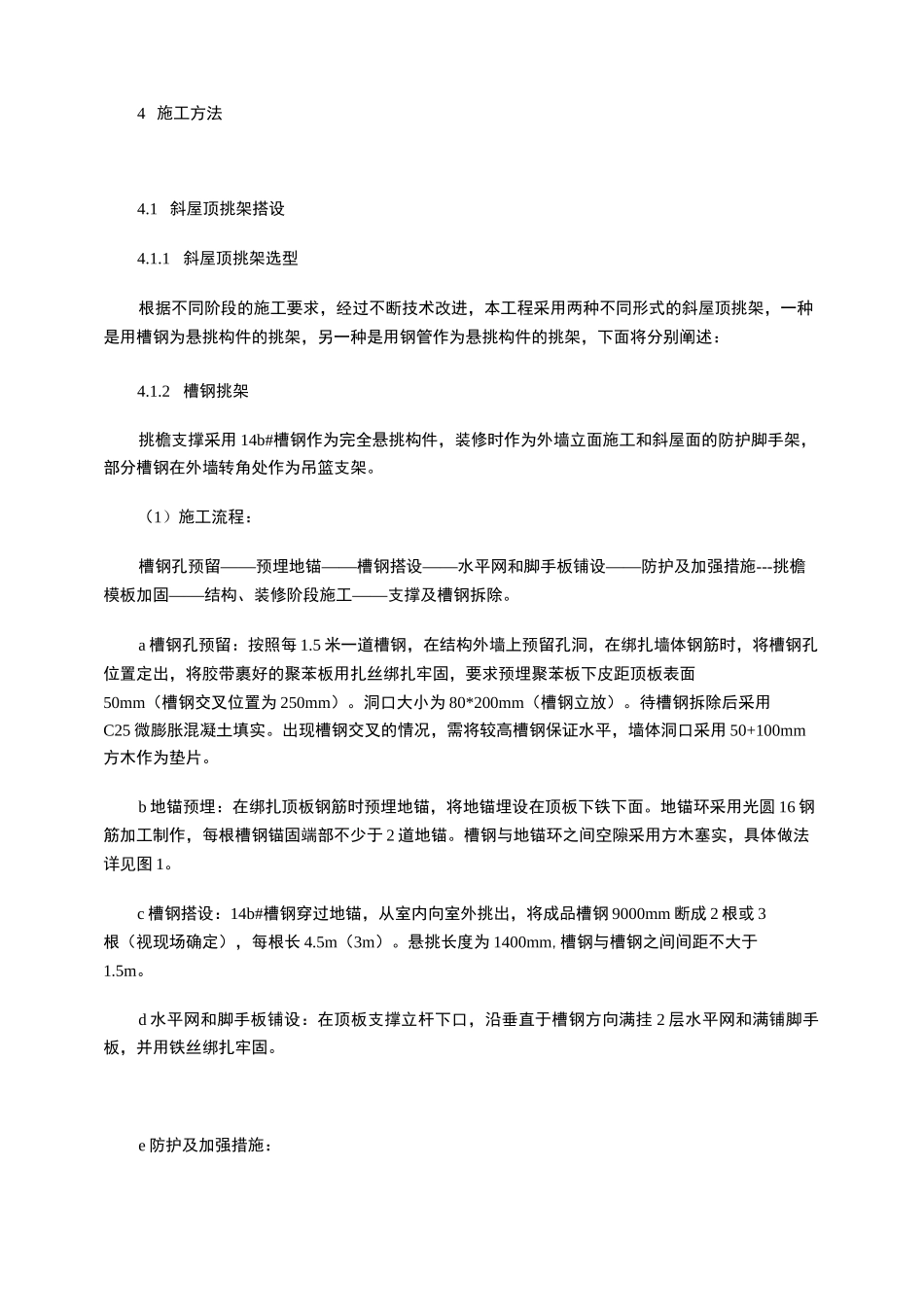

斜屋顶结构施工难点与重点控制作者：马方来源：《中国新技术新产品》2009 年第 07 期摘要：针对欧式住宅斜屋顶造型复杂和结构施工难度大的特点，本文主要阐述斜屋顶结构施工时如何解决斜屋顶架体搭设、高大尖塔模板安装、斜屋顶混凝土浇筑及吊篮如何安装等难点和重点。关键词：带外挑檐斜屋顶；悬挑架；混凝土浇筑；吊篮预留孔；吊环；预制塔楼模板1 前言本工程为欧式建筑小区，屋面错落有致，设有塔楼，造型极为复杂。本文主要阐述在保证施工质量、施工安全、施工进度的情况下，项目部如何解决斜屋顶结构施工的施工难点和施工重点，最终完成了设计图纸的各种复杂造型。2 工程概况地中海风情汇福苑工程为大型住宅小区，总建筑面积 96 万 m2,其中由我公司承建的为 28.6 万m2（—组团 10.4 万 m2,三组团 18.2 万 m2）。地基处理采用 CFG 桩，筏板基础，剪力墙结构。1 栋、4 栋、11 栋、12 栋最高檐口高度 56.4m,地下 1 层，地上 15-18 层。9 栋、10 栋最高檐口高度 97m，地下 1 层，地上 29-33 层。屋面为带隔汽层的斜屋顶，主楼斜屋顶为坡度为 40%，塔楼尖塔最大高度为 10.10m,尖塔坡度为 30%，外挑檐悬挑长度为 1.2m。3 施工重点与难点屋顶有外挑檐,挑檐的悬挑长度较长,致使挑檐的模板和支撑体系完全悬空,给挑架搭设造成很多不便。带隔汽层的斜屋顶,空间较小,给斜屋顶模板安装带来很大难度。坡屋面坡度大，且存在折板，混凝土不易定型。尖塔高度和坡度较大，如何解决模板安装和混凝土浇筑成为施工难点。4 施工方法4.1 斜屋顶挑架搭设4.1.1 斜屋顶挑架选型根据不同阶段的施工要求，经过不断技术改进，本工程采用两种不同形式的斜屋顶挑架，一种是用槽钢为悬挑构件的挑架，另一种是用钢管作为悬挑构件的挑架，下面将分别阐述：4.1.2 槽钢挑架挑檐支撑采用 14b#槽钢作为完全悬挑构件，装修时作为外墙立面施工和斜屋面的防护脚手架，部分槽钢在外墙转角处作为吊篮支架。（1）施工流程：槽钢孔预留——预埋地锚——槽钢搭设——水平网和脚手板铺设——防护及加强措施---挑檐模板加固——结构、装修阶段施工——支撑及槽钢拆除。a 槽钢孔预留：按照每 1.5 米一道槽钢，在结构外墙上预留孔洞，在绑扎墙体钢筋时，将槽钢孔位置定出，将胶带裹好的聚苯板用扎丝绑扎牢固，要求预埋聚苯板下皮距顶板表面50mm（槽钢交叉位置为 250mm）。洞口大小为 80*200mm（槽钢立放）。待槽钢拆除后采用C25 微膨胀混凝土...
