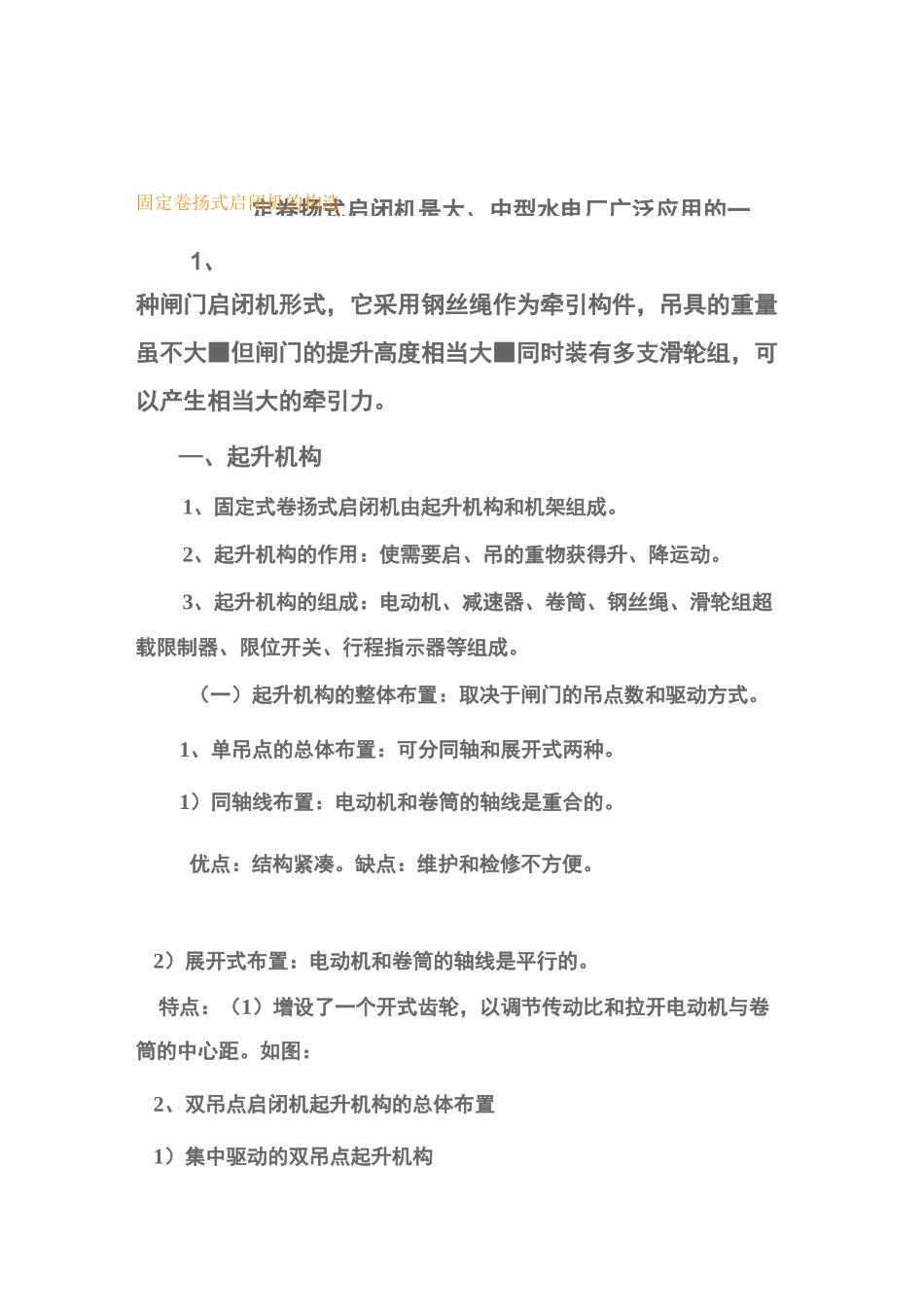

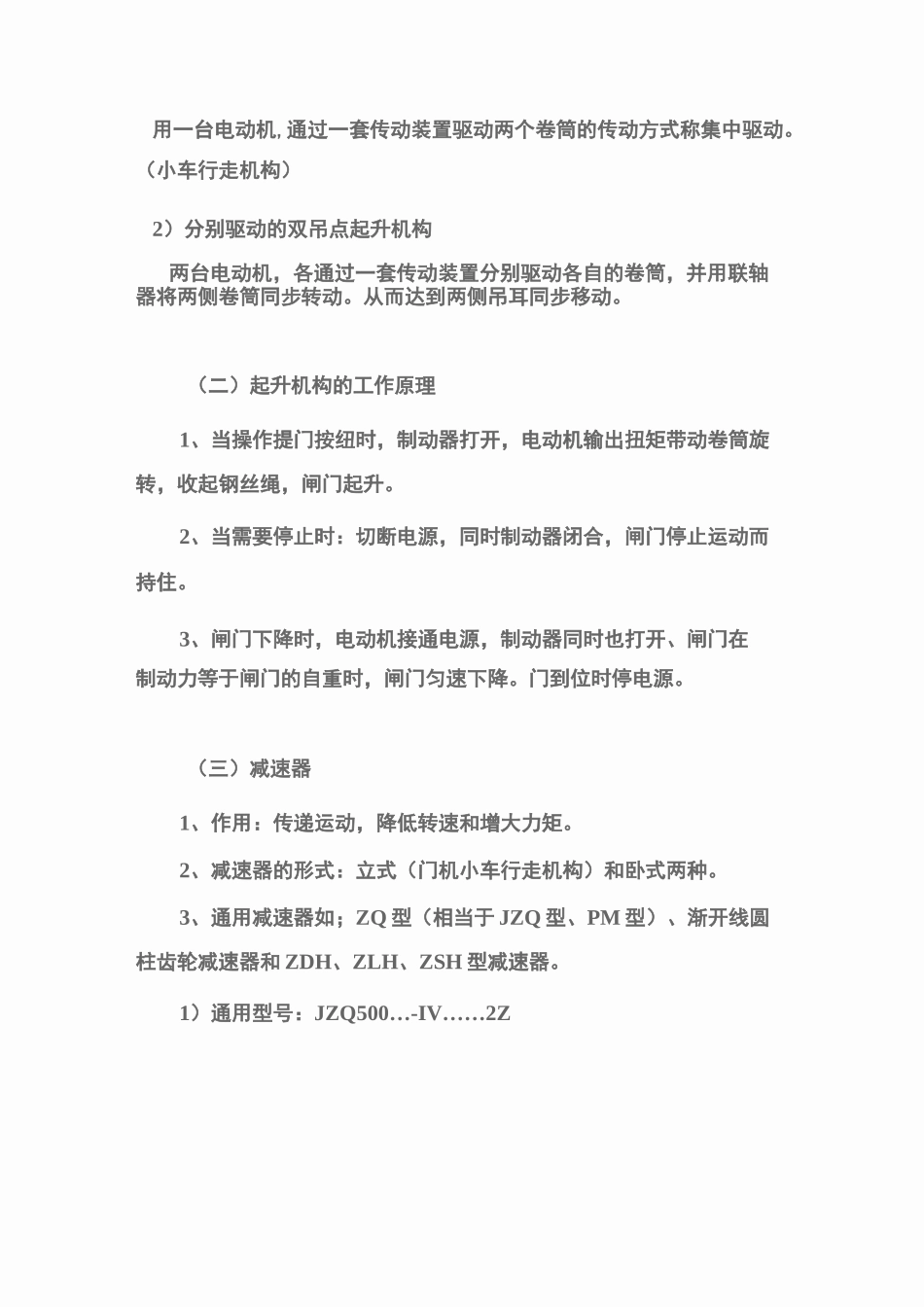

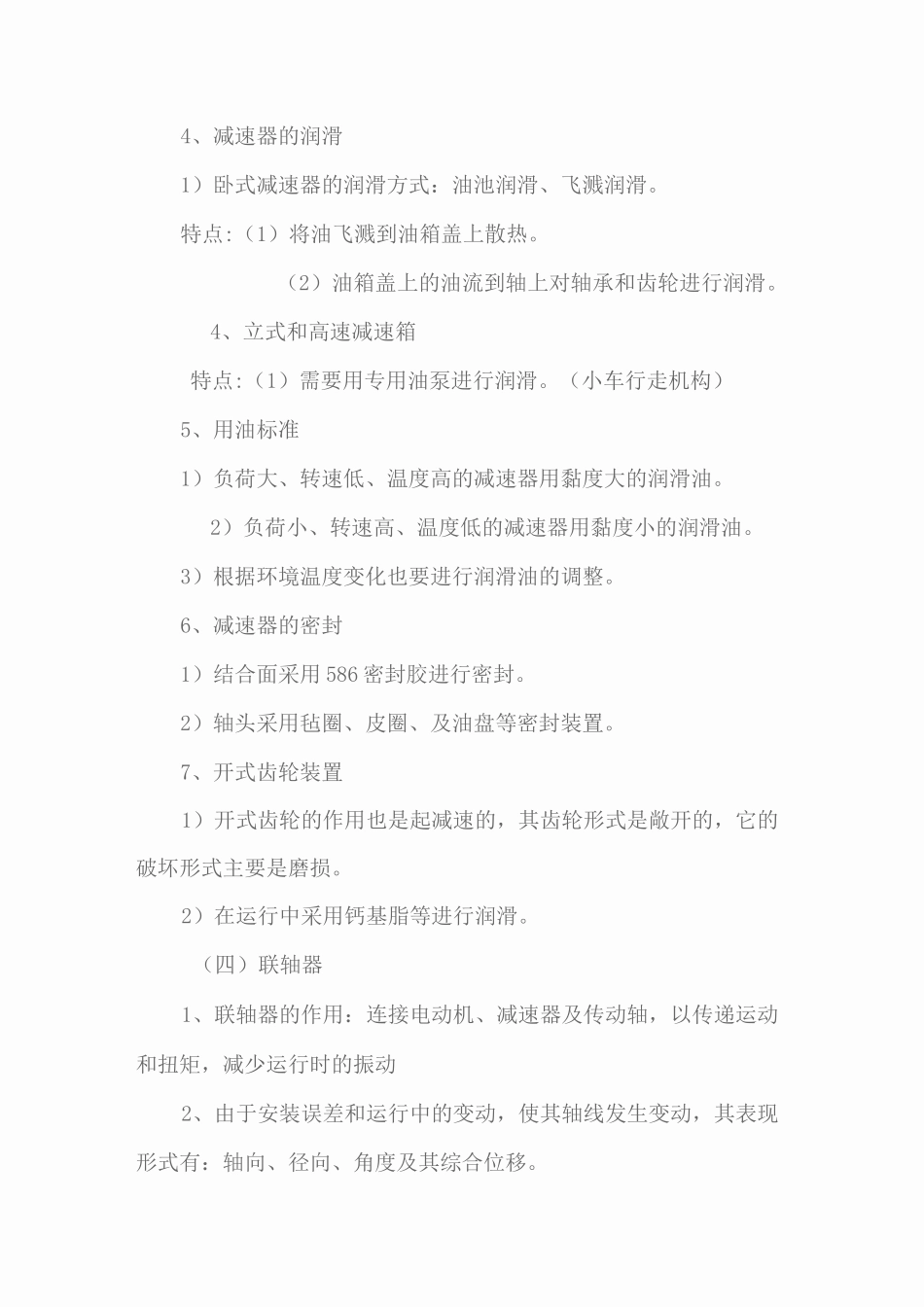

定卷扬式启闭机是大、中型水电厂广泛应用的一固定卷扬式启闭机的构造1、种闸门启闭机形式,它采用钢丝绳作为牵引构件,吊具的重量虽不大■但闸门的提升高度相当大■同时装有多支滑轮组,可以产生相当大的牵引力。—、起升机构1、固定式卷扬式启闭机由起升机构和机架组成。2、起升机构的作用:使需要启、吊的重物获得升、降运动。3、起升机构的组成:电动机、减速器、卷筒、钢丝绳、滑轮组超载限制器、限位开关、行程指示器等组成。(一)起升机构的整体布置:取决于闸门的吊点数和驱动方式。1、单吊点的总体布置:可分同轴和展开式两种。1)同轴线布置:电动机和卷筒的轴线是重合的。优点:结构紧凑。缺点:维护和检修不方便。2)展开式布置:电动机和卷筒的轴线是平行的。特点:(1)增设了一个开式齿轮,以调节传动比和拉开电动机与卷筒的中心距。如图:2、双吊点启闭机起升机构的总体布置1)集中驱动的双吊点起升机构用一台电动机,通过一套传动装置驱动两个卷筒的传动方式称集中驱动。(小车行走机构)2)分别驱动的双吊点起升机构两台电动机,各通过一套传动装置分别驱动各自的卷筒,并用联轴器将两侧卷筒同步转动。从而达到两侧吊耳同步移动。(二)起升机构的工作原理1、当操作提门按纽时,制动器打开,电动机输出扭矩带动卷筒旋转,收起钢丝绳,闸门起升。2、当需要停止时:切断电源,同时制动器闭合,闸门停止运动而持住。3、闸门下降时,电动机接通电源,制动器同时也打开、闸门在制动力等于闸门的自重时,闸门匀速下降。门到位时停电源。(三)减速器1、作用:传递运动,降低转速和增大力矩。2、减速器的形式:立式(门机小车行走机构)和卧式两种。3、通用减速器如;ZQ 型(相当于 JZQ 型、PM 型)、渐开线圆柱齿轮减速器和 ZDH、ZLH、ZSH 型减速器。1)通用型号:JZQ500…-IV……2Z4、减速器的润滑1)卧式减速器的润滑方式:油池润滑、飞溅润滑。特点:(1)将油飞溅到油箱盖上散热。(2)油箱盖上的油流到轴上对轴承和齿轮进行润滑。4、立式和高速减速箱特点:(1)需要用专用油泵进行润滑。(小车行走机构)5、用油标准1)负荷大、转速低、温度高的减速器用黏度大的润滑油。2)负荷小、转速高、温度低的减速器用黏度小的润滑油。3)根据环境温度变化也要进行润滑油的调整。6、减速器的密封1)结合面采用 586 密封胶进行密封。2)轴头采用毡圈、皮圈、及油盘等密封装置。7、开式齿轮装置1)开式齿轮的作用也是起减速的,其齿轮...
