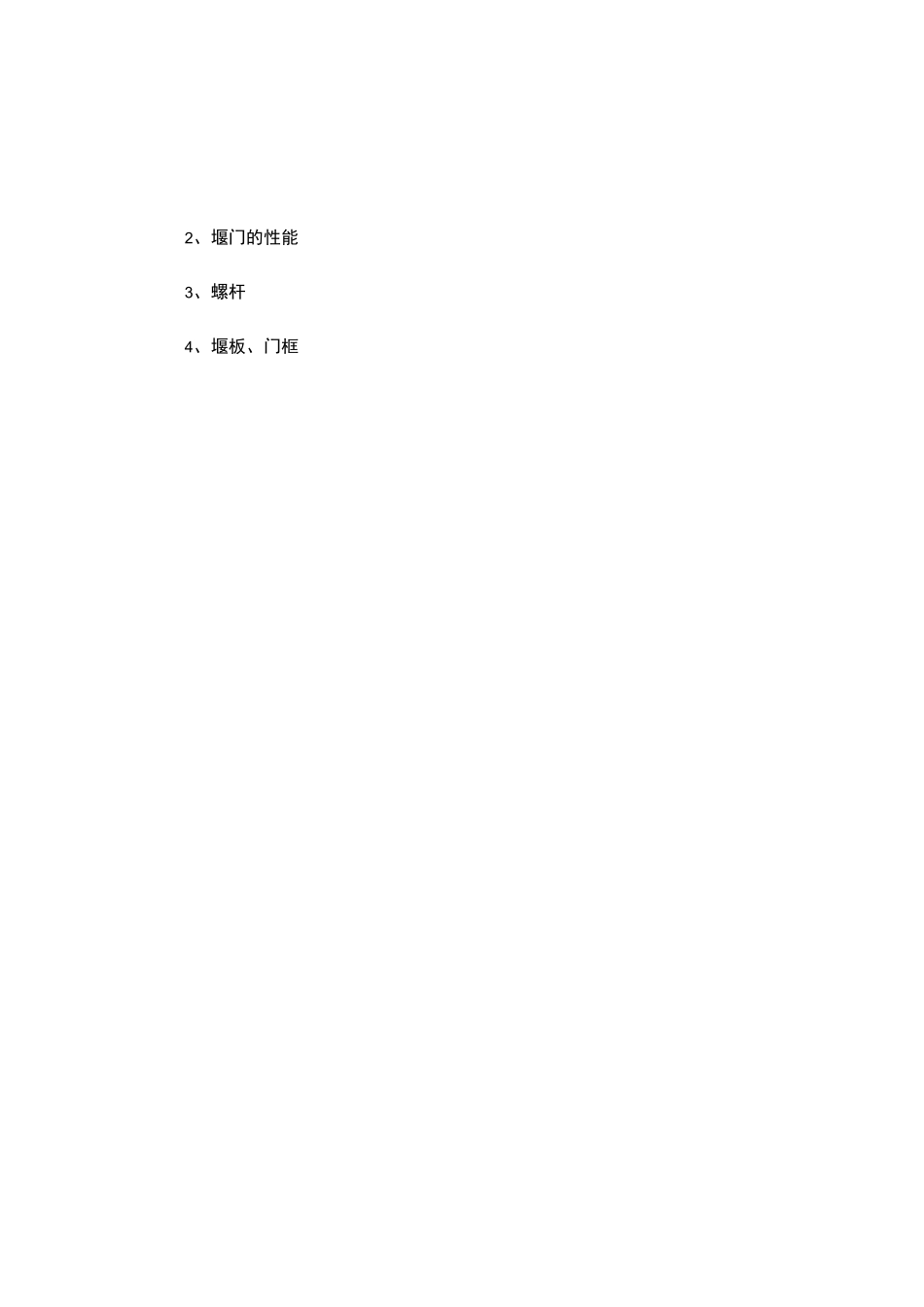

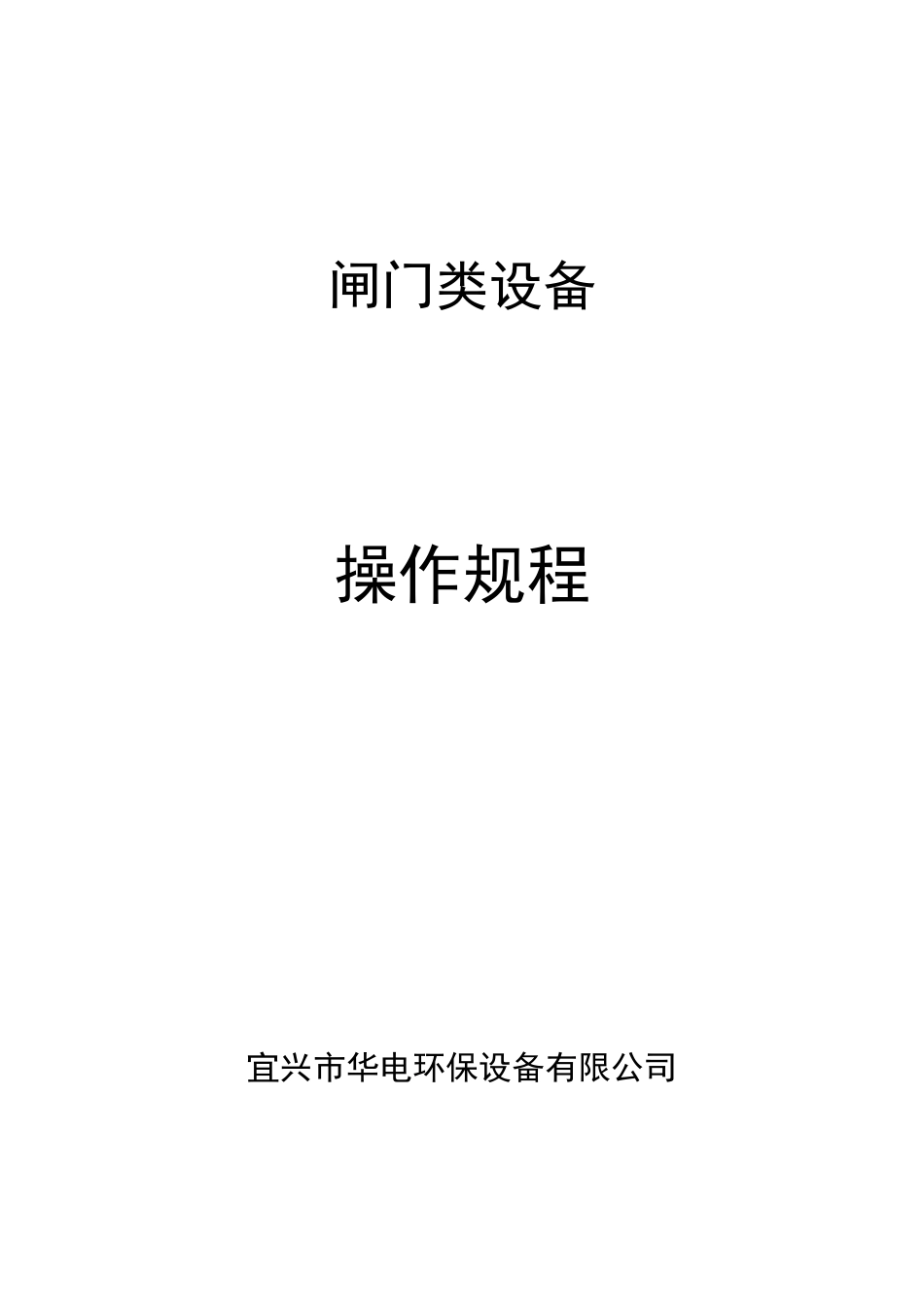

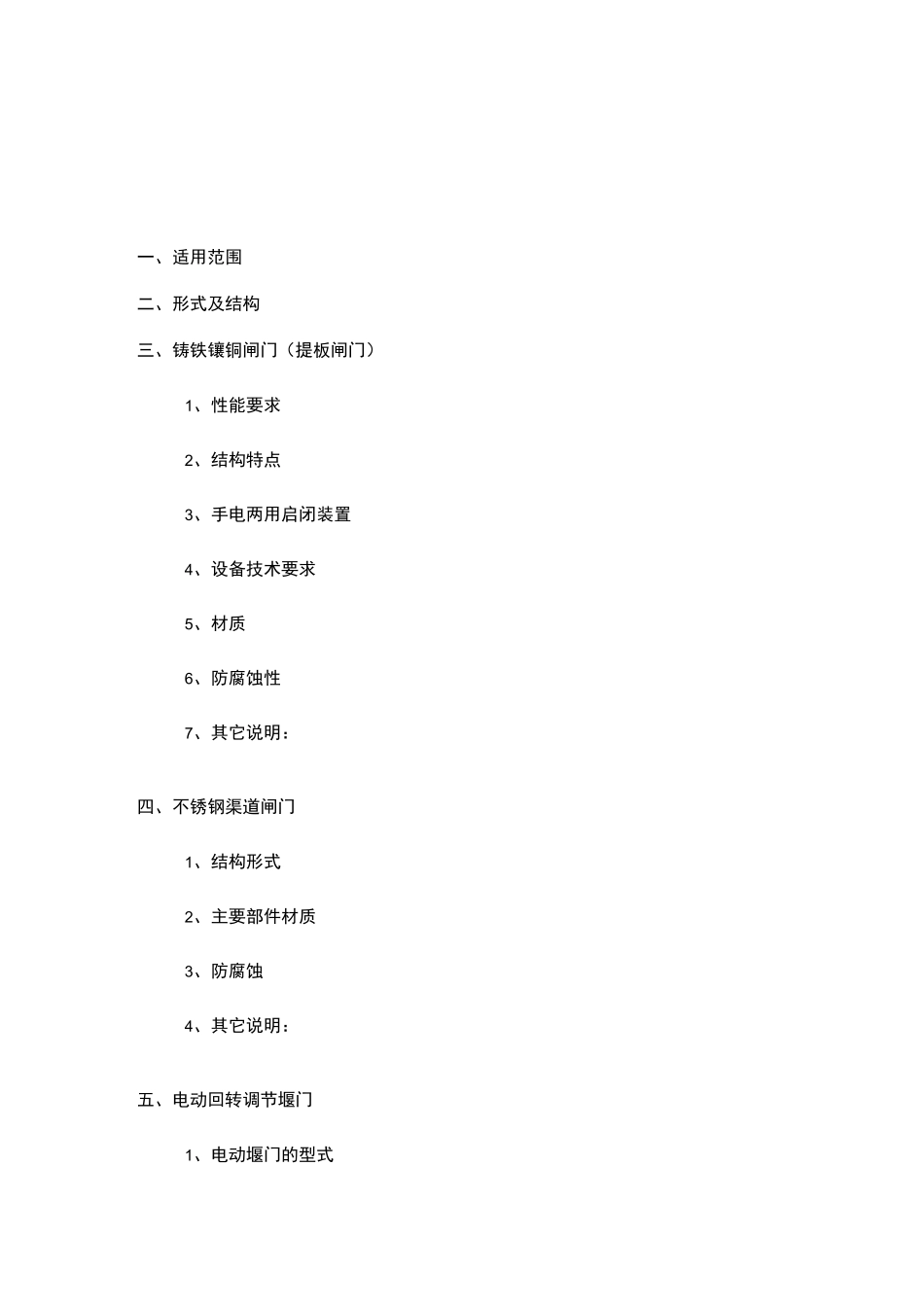

闸门类设备操作规程宜兴市华电环保设备有限公司一、适用范围二、形式及结构三、铸铁镶铜闸门（提板闸门）1、性能要求2、结构特点3、手电两用启闭装置4、设备技术要求5、材质6、防腐蚀性7、其它说明：四、不锈钢渠道闸门1、结构形式2、主要部件材质3、防腐蚀4、其它说明：五、电动回转调节堰门1、电动堰门的型式2、堰门的性能3、螺杆4、堰板、门框5、主要材质6、控制系统电控要求六、钢制调节堰门-分水闸门1、适用范围2、形式及结构3、主要技术参数4、供货范围5、性能及结构6、主要零部件材质：7、防腐8、测试七、闸门引用标准：八、包装标识九、技术标准十、测试一、现场检测一、适用范围常用于给水、排水、引水、防汛等水利工程。二、形式及结构1、形式：铸铁镶铜闸门2、结构：本设备主要由启闭机、铸铁闸门（门框、闸板、闸杆）楔紧装置、密封座、吊耳等部件组成。密封面上镶有铜嵌条，保证了密性和耐久性，久用磨损后，并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。三、铸铁镶铜闸门（提板闸门）1、性能要求闸板压向门框最大压力为 O.IMPa。脱离门框最大压力为 0.02MPa。渗漏量不大于 1.25L/min.m。启闭时间：5〜lOmin。安装形式：附壁式、法兰式2、结构特点闸门主要由闸座、闸板、镶铜密封圈、可调楔块以及提升杆组成，闸门由手电两用启闭机实施启闭，具有密封性强，耐磨性好，安装方便，启闭灵活，寿命长等特点。当闸门长期使用密封面受到磨损时，能通过调整楔块位置，便能恢复原密封的性能。1）性能升杆式铸铁镶铜圆闸门采用手电两用启闭装置进行闸门的开启或关闭。全开或全闭的时间在 15 分钟内完成。闸门适用于墙式安装的结构形式，闸门关闭时可对污水进行截流，以方便后续设备的检修与保养。手电二用启闭机（含手轮机构及机座）置于操作平台上，操作手轮的高度适合于人工操作，并通过螺杆（或接杆）与闸门连接，必要时设置螺杆导向支承，以使在最大关闭力下，压杆稳定符合规范要求。闸门密封面的渗漏量小于 1.25L/min.m（密封长度）。2）结构与形式升杆式铸铁镶铜圆（方）闸门为铸铁镶铜、单向升杆靠壁式，闸门主要由门框、门体、导轨、楔座、密封装置等组成。闸门的门框采用平面加强型结构形式，铸铁闸门的门框、门体及导轨采用灰铸铁铸造，在最大水压作用下，其安全系数不小于 5。闸门与门框的密封面采用有色金属制造，密封面精确地加工，在斜楔的作用下密封可靠...
