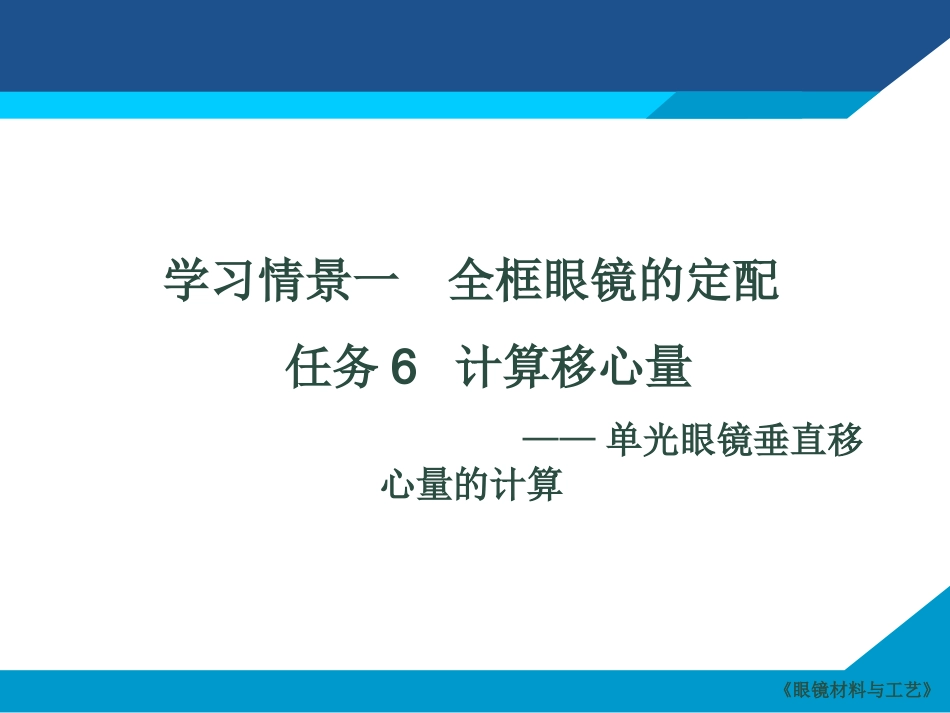

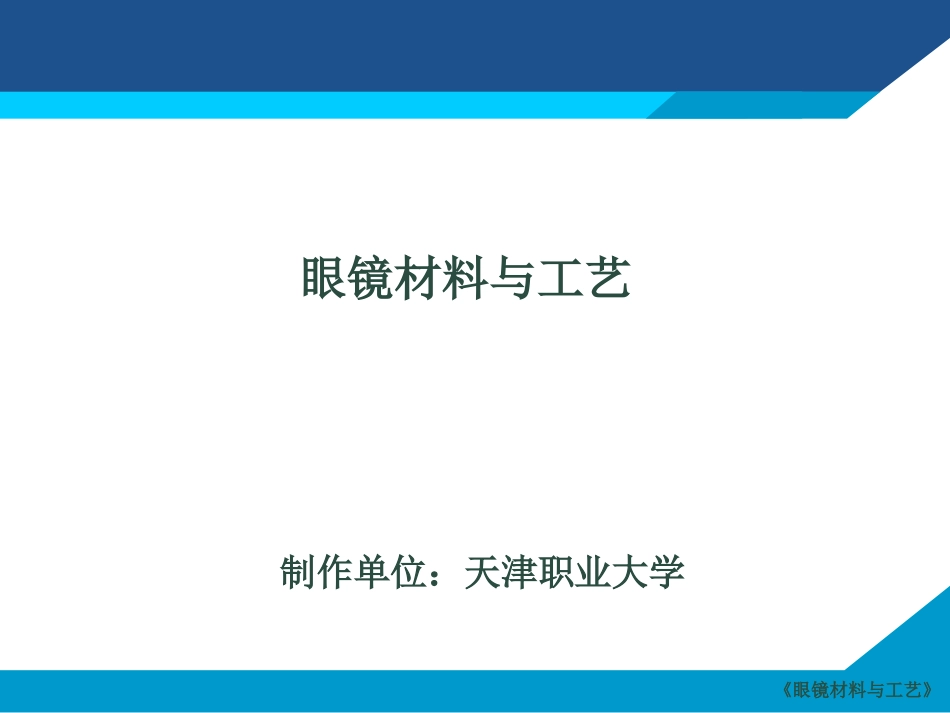

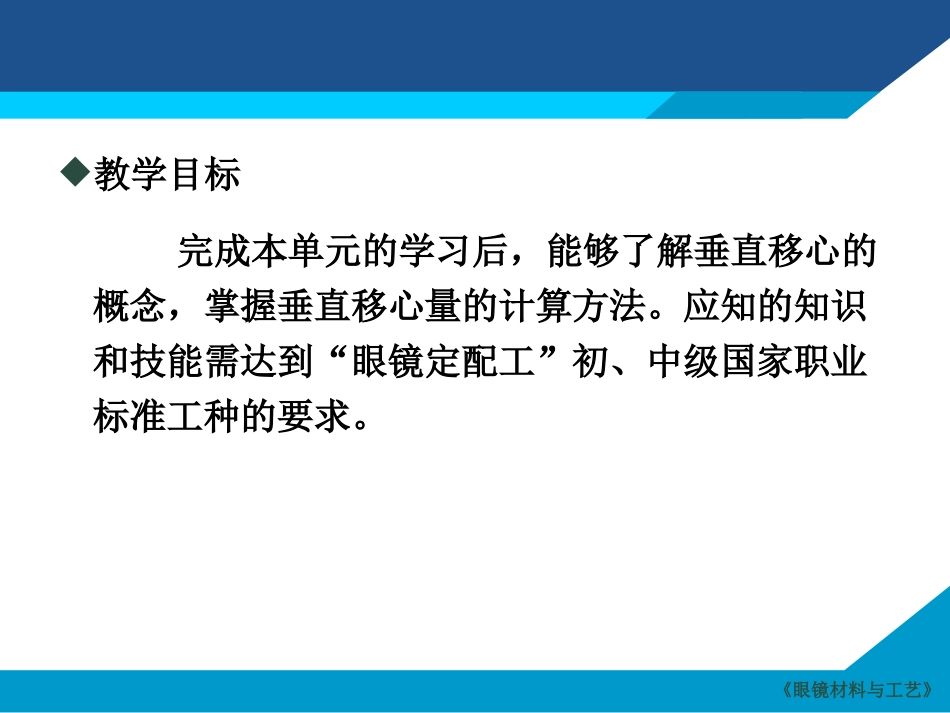

眼镜材料与工艺制作单位：天津职业大学《眼镜材料与工艺》《眼镜材料与工艺》学习情景一全框眼镜的定配任务6计算移心量——单光眼镜垂直移心量的计算教学目标完成本单元的学习后，能够了解垂直移心的概念，掌握垂直移心量的计算方法。应知的知识和技能需达到“眼镜定配工”初、中级国家职业标准工种的要求。《眼镜材料与工艺》知识要求1.熟悉垂直移心的概念；2.掌握垂直移心量的计算方法。《眼镜材料与工艺》能力要求1.会计算单光眼镜光学中心垂直移心量。《眼镜材料与工艺》素质要求1.进入眼视光学训中心需着装整齐，穿白大衣，不可穿拖鞋。2.不留长指甲，女同学长发应束起。3.不在实训室内吃东西。4.掌握正确的手持眼镜、镜片的方法,必要时需戴手套。5.实践操作后及时清理仪器、桌台。6.下课后整理自己所在位置仪器、桌台后方可离开。7.计算认真仔细；8.测量操作规范。《眼镜材料与工艺》什么是移心当镜片的光学中心位于镜架几何中心以外的任何位置时，称为移心。为什么要移心在装配加工眼镜时，考虑磨边后眼镜的光学效果，即镜片的光学中心是否与人眼的瞳孔位置重合，或者说镜片在人眼的瞳孔位置是否产生所需要的光学效果。因此，眼镜架的几何中心距离与人眼的瞳距数值是否相符、眼镜是用于看远还是看近、眼镜是双焦眼镜还是渐变焦眼镜、处方是否有棱镜要求等，这些与光心有关的因素都是我们在装配加工时要考虑的。镜片的光学中心与镜架的几何中心位置重合往往不能直接满足上述要求，因此在加工镜片时需要对镜片进行移心。垂直移心量的计算在对镜片光学中心移位时，主要是从水平移心和垂直移心两个方面进行。(1)水平移心水平移心就是以镜架几何中心为基准，镜片光学中心或配适点沿水平中心线向鼻侧或颞侧移动的过程，称为水平移心。水平移心的目的是满足瞳距的需要，瞳距尺寸在处方中给出。(2)垂直移心垂直移心就是以镜架几何中心为基准，镜片光学中心或配适点沿垂直中心线向上或向下移动的过程，称为垂直移心。垂直移心量的尺寸是处方中没有的，它可能由顾客的戴镜习惯或镜架尺寸而定，也可能由镜片商提供。垂直移心量的计算垂直移心量的计算垂直移心量是指为使镜片光学中心高度与瞳高（眼睛的视线）在镜片垂直方向上相一致，将镜片光学中心以镜架几何中心为基准，沿其垂直中心线进行垂直移动的量，称为垂直移心量。垂直移心量Y=镜片光学中心高度（瞳高）-（镜圈垂直高度/2）当Y>0时，光学中心向上方移动。当Y<0时，光学中心向下方移动。当Y=0时，光学中心不移动。垂直移心量的计算例5：镜圈的垂直高度为42mm，光学中心高度为18mm，请问垂直移心量是多少并向哪个方向移动？解：从题中可知镜片光学中心高度是18，镜圈垂直高度h=42，则垂直移心量Y=镜片光学中心高度-镜圈垂直高度/2=18–42/2=-3mm由于Y<0，则该光学中心的移动方向为相对于镜架几何中心向下方移动3mm。垂直移心量的计算单光眼镜加工时，其垂直移心量常采用经验值，而不去计算。对于远用眼镜，由于使用习惯和戴镜习惯（前倾角），眼睛视线会在镜架几何中心或偏上方位置向远望去，因此对于垂直方向尺寸较大的眼镜，可将光学中心适当上移1～3mm。对于近用眼镜，眼睛视线会通过架几何中心或较低的位置看物体，因此镜片光心不必上移甚至下移。对于纵向尺寸比较小的镜架，即使是远用眼镜，光心可以不必上移。有些商家的产品，因设计独特，需移光心方可产生最佳视觉效果。五、移心量的计算垂直移心的概念垂直移心量的计算方法小结名词：移心、垂直移心垂直移心量的计算：镜圈的垂直高度为34mm，光学中心高度为18mm，请问垂直移心量是多少并向哪个方向移动？作业
