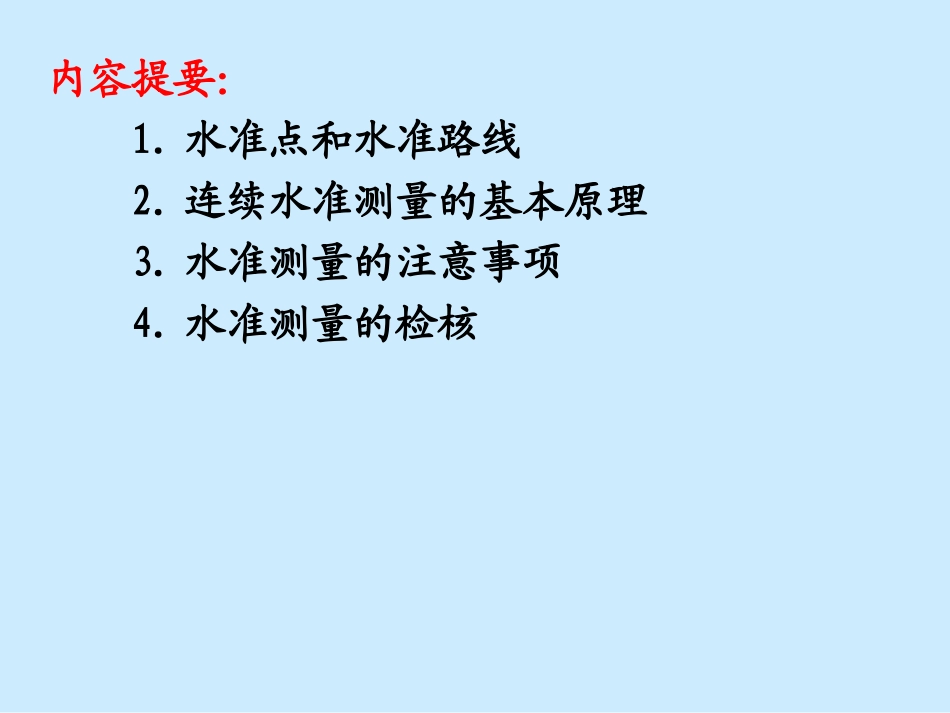

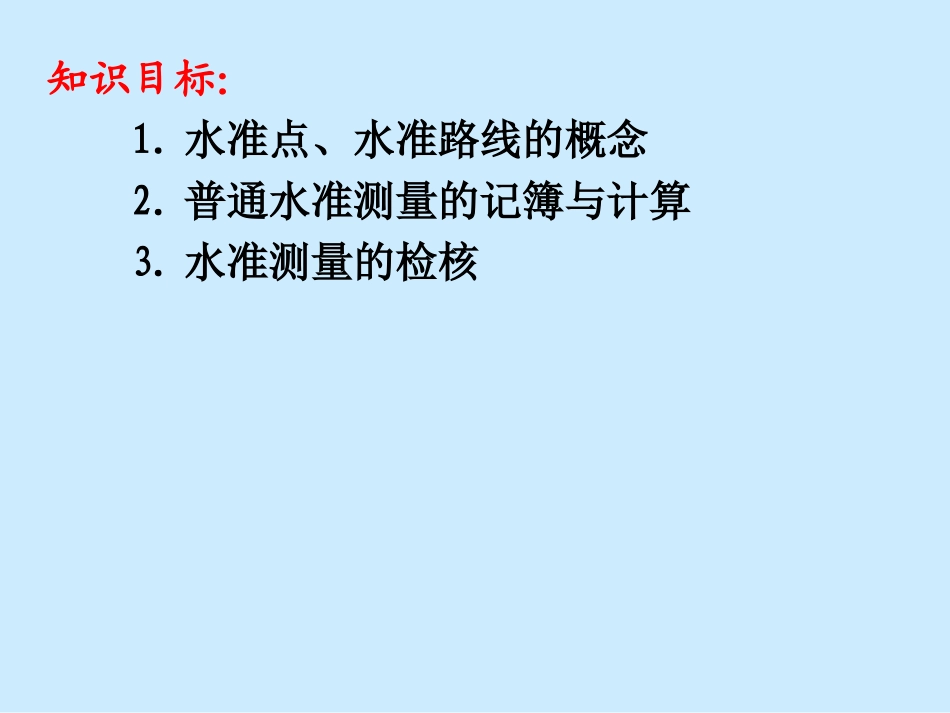

《地形测量》学习情境二—图根高程控制测量子情境2：等外水准测量内容提要：1.水准点和水准路线2.连续水准测量的基本原理3.水准测量的注意事项4.水准测量的检核知识目标：1.水准点、水准路线的概念2.普通水准测量的记簿与计算3.水准测量的检核能力目标：1.会水准仪安置与操作使用2.会普通水准测量的观测与记簿计算2.1水准点和水准路线通过水准测量的方法确定其高程的控制点称为水准点，常用BM表示。水准点分为：永久性水准点临时性水准点2.1水准点和水准路线1BM1234闭合水准3BM1BM212附合水准BM512支水准2.2连续水准测量当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器以测出两点的高差。为测A、B点高差，在AB线路上增加1、2、3、4等中间点，将AB高差分成若干个水准测站。其中间点仅起传递高程的作用，称为转点，简写为TP。AB···········n次设站1TP2TPnTP前进方向1a1b111ATPhab2a2b1222TPTPhabnanb·················nTPBnnhabABh?BHAH大地水准面112......nABATPTPTPTPBhhhhh1122()()......()ABnnhabababab可用下式进行高差计算正确性的检核：,AAHB如果点为已知高程点，其高程为则点高程为：BAABAHHhHab2.2连续水准测量测站测点前视读数（m）高程（m）备注1234计算检核1.9761.2341.3832.1576.7501.2581.8370.8461.547高差（m）A123B+-∑高差+1.2625.48836.637-35.375=+1.26236.63736.02735.49036.09335.375后视读数（m）0.7180.5370.6101.8650.603+1.2620.603AB···········n次设站1TP2TPnTP前进方向1a1b2a2bnanbABh?BHAH大地水准面2.3水准测量注意事项由于测量误差是不可避免的，我们无法完全消除其影响。但是可采取一定的措施减弱其影响，以提高测量成果的精度。同时应绝对避免在测量成果中存在错误，因此在进行水准测量时，应注意以下各点：⑴观测前对所用仪器和工具，必须认真进行检验和校正。⑵在野外测量过程中，水准仪及水准尺应尽量安置在坚实的地面上。三脚架和尺垫要踩实，以防仪器和尺子下沉。⑶前、后视距离应尽量相等，以消除视准轴不平行水准管轴的误差和地球曲率与大气折光的影响。⑷前、后视距离不宜太长，一般不要超过100m。视线高度应使上、中、下三丝都能在水准尺上读数以减少大气折光影响。⑸水准尺必须扶直不得倾斜。使用过程中，要经常检查和清除尺底泥土。塔尺衔接处要卡住，防止二、三节塔尺下滑。⑹读完数后应再次检查气泡是否仍然吻合，否则应重读。⑺记录员要复诵读数，以便核对。记录要整洁、清楚端正。如果有错，不能用橡皮擦去而应在改正处划一横，在旁边注上改正后的数字。⑻在烈日下作业要撑伞遮住阳光避免气泡因受热不均而影响其稳定性。2.4水准测量的检核方法2.4.1、测站检核为了确保观测高差正确无误，须对各测站的观测高差进行检核，这种检核称为测站检核。常用的检核方法有变动仪器高法和双面尺法两种：⑴变动仪器高法变动仪器高法是在同一测站上用两次不同的仪器高度，两次测定高差。即测得第一次高差后，改变仪器高度约10cm以上，再次测定高差。若两次测得的高差之差未超过5mm，则取其平均值作为该测站的观测高差。否则需重测。⑵双面尺法双面尺法是在一测站上，仪器高度不变，分别用双面水准尺的黑面和红面两次测定高差。若两次测得高差之差未超过5mm，则取其平均值作为该测站的高差。否则需要重测。2.4.2路线检核高差闭合差=实测高差-理论高差1、闭合水准路线2、附合水准路线3、支水准路线理测－＝hhfhhfhhh理测测()hfhhhHHHhH理测测终始测终始()0hfhhhhhh理测返往返往2.4.3水准测量的精度要求等级允许闭合差（mm）一般应用范围举例三等有特殊要求的较大型工程、城市地面沉降观测等四等综合规划路线、普通建筑工程、河道工程等等外（图根）水利工程、山区线路工程、排水沟疏浚工程、小型农田等nfLfhh412允允nfLfhh620允允nfLfhh1240允允
