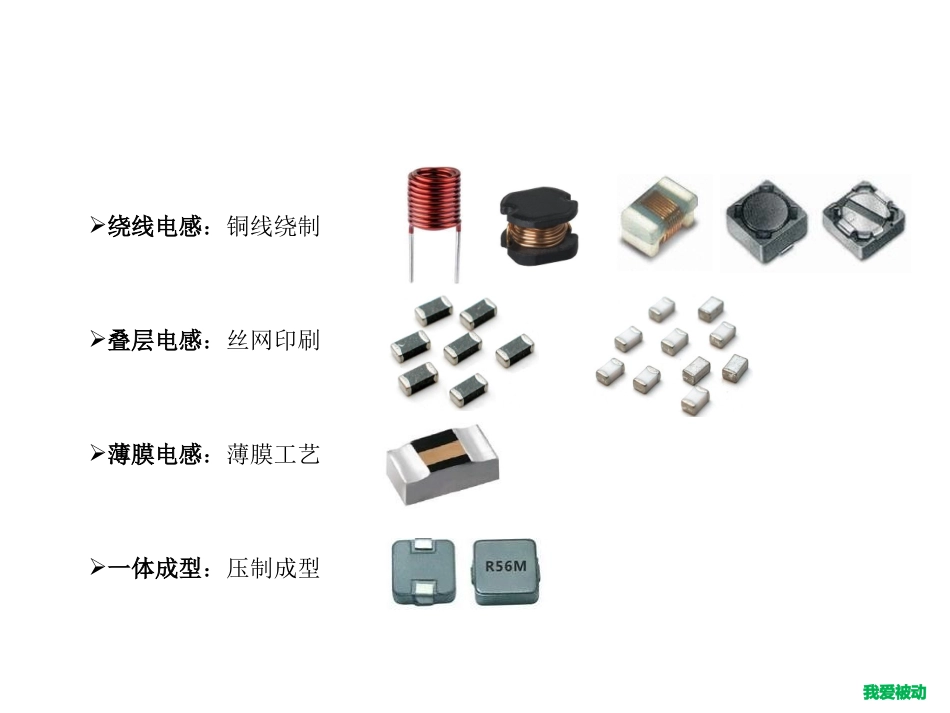

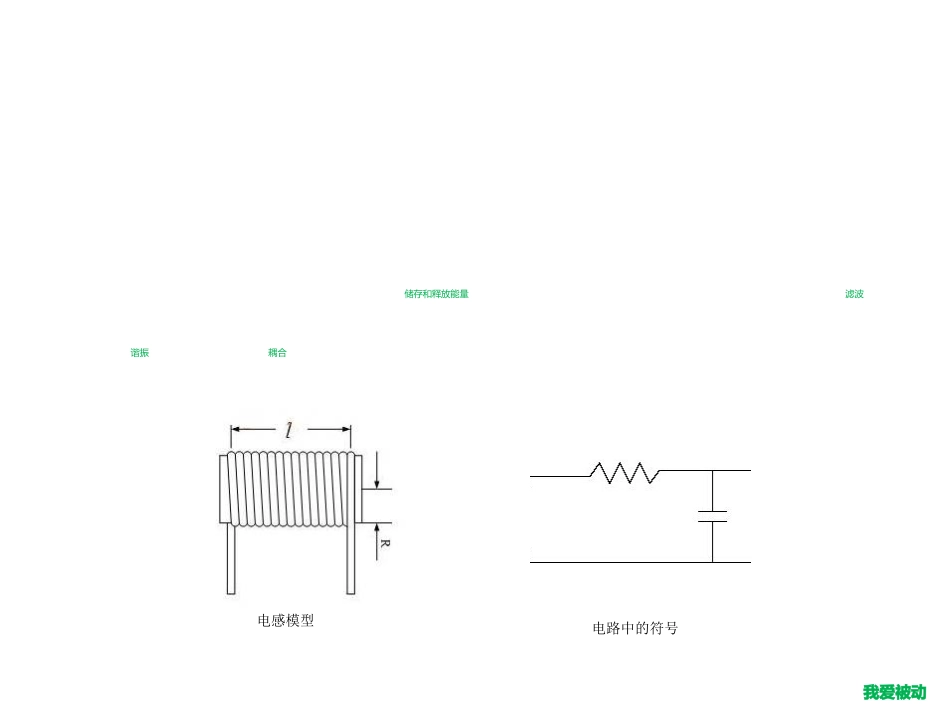

我爱被动什么是电感电感的分类电感的结构电感的作用电感的主要参数电感的技术发展电感拓展电感基础知识交流我爱被动什么是电感电感:其实就是一组线圈,当通过交流电流时,在导线的内部及其周围产生交变磁通,拥有储存和释放能量的功能。在电子线路中,电感线圈对交流有限流作用,它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。电路中的符号电感模型我爱被动电感的分类(制作工艺分类)绕线电感:铜线绕制叠层电感:丝网印刷薄膜电感:薄膜工艺一体成型:压制成型我爱被动绕线电感:叠层电感:薄膜电感:一体成型:电感的结构我爱被动电感在电路中的作用主要作用:储能、LC滤波、DC-DC耦合、振荡电路等.我爱被动电感的设计原理和主要参数k:常数u:磁导率(由磁体材料决定)N:圈数(根据设计)S:有效面积(根据设计)l:磁路的长度(根据设计)Q:品质因数磁滞损耗:涡流损耗:磁导率、电导率等有关.设计原理电感量计算公式磁滞曲线我爱被动电感的设计原理和主要参数感值:1R0(1.0uH)/频率尺寸:0603(1608)inch/mm偏差:K档(10%)高频电感:Q/f(HZ)功率电感:饱和电流/温升电流(A)主要参数(参考顺络)我爱被动电感的设计原理和主要参数电特性主要参数(参考顺络)我爱被动电感的技术发展技术发展趋势:尺寸↓电流↑感量↑频率↑需求Example我爱被动TDKSunlord…….CyntecMurata/TokoSamsung电感的技术发展新型片式功率电感:金属粉体型功率电感主要代表公司:我爱被动电感拓展——磁珠结构:与电感相同(一般使用叠层结构)作用:滤波(将高频噪音信号转化成热能)滤波原理:见下图我爱被动电感拓展——磁珠主要参数(参考顺络):阻抗:121(120Ω)尺寸:0603(1608)inch/mmDCR/电流:直流电阻或耐电流频率:100MHz偏差:±25%我爱被动电感拓展——共模电感共模信号的危害:导线上产生共模电流,导线会产生强烈的电磁辐射,对电子、电气产品元器件产生电磁干扰,影响产品的性能指标.共模电感结构:共模电感作用:滤波我爱被动电感拓展——共模电感滤波原理:当有共模电流流经线圈时,由于共模电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,以此衰减共模电流,达到滤波的目的。电路图结构模拟效果我爱被动电感拓展——共模电感主要参数(参考顺络):尺寸:2012阻抗:900(90Ω)DCR/电流:直流电阻/耐电流频率:100MHz偏差:±25%
