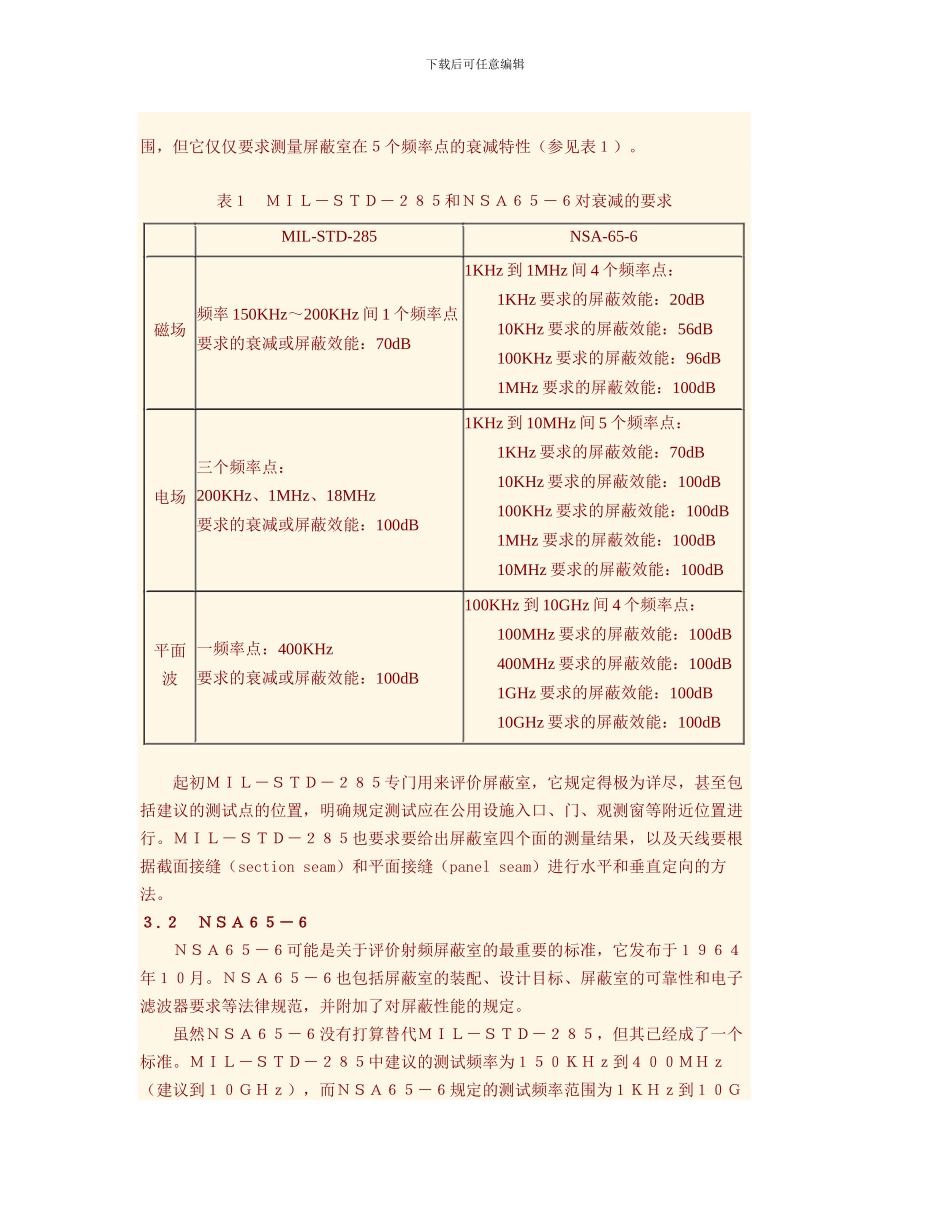

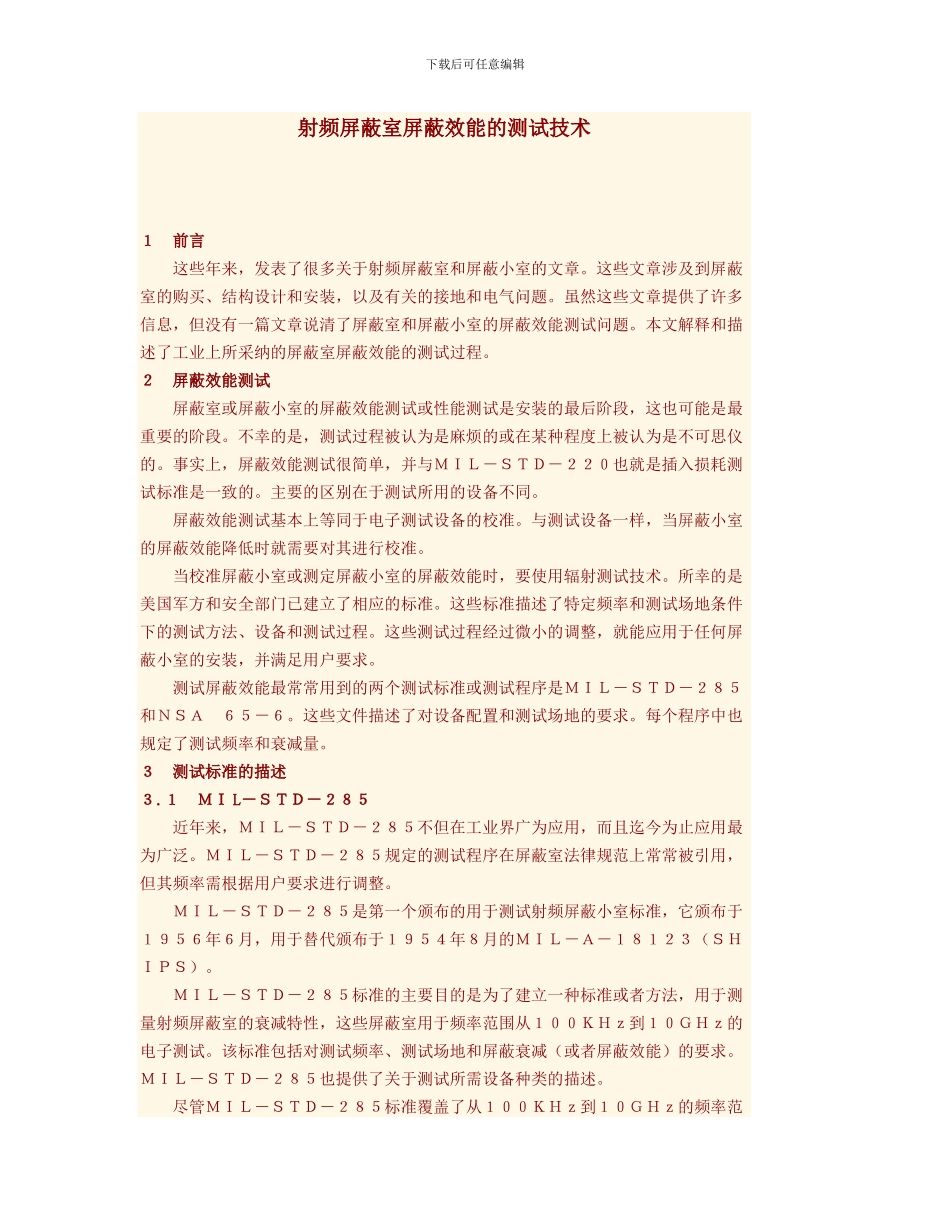

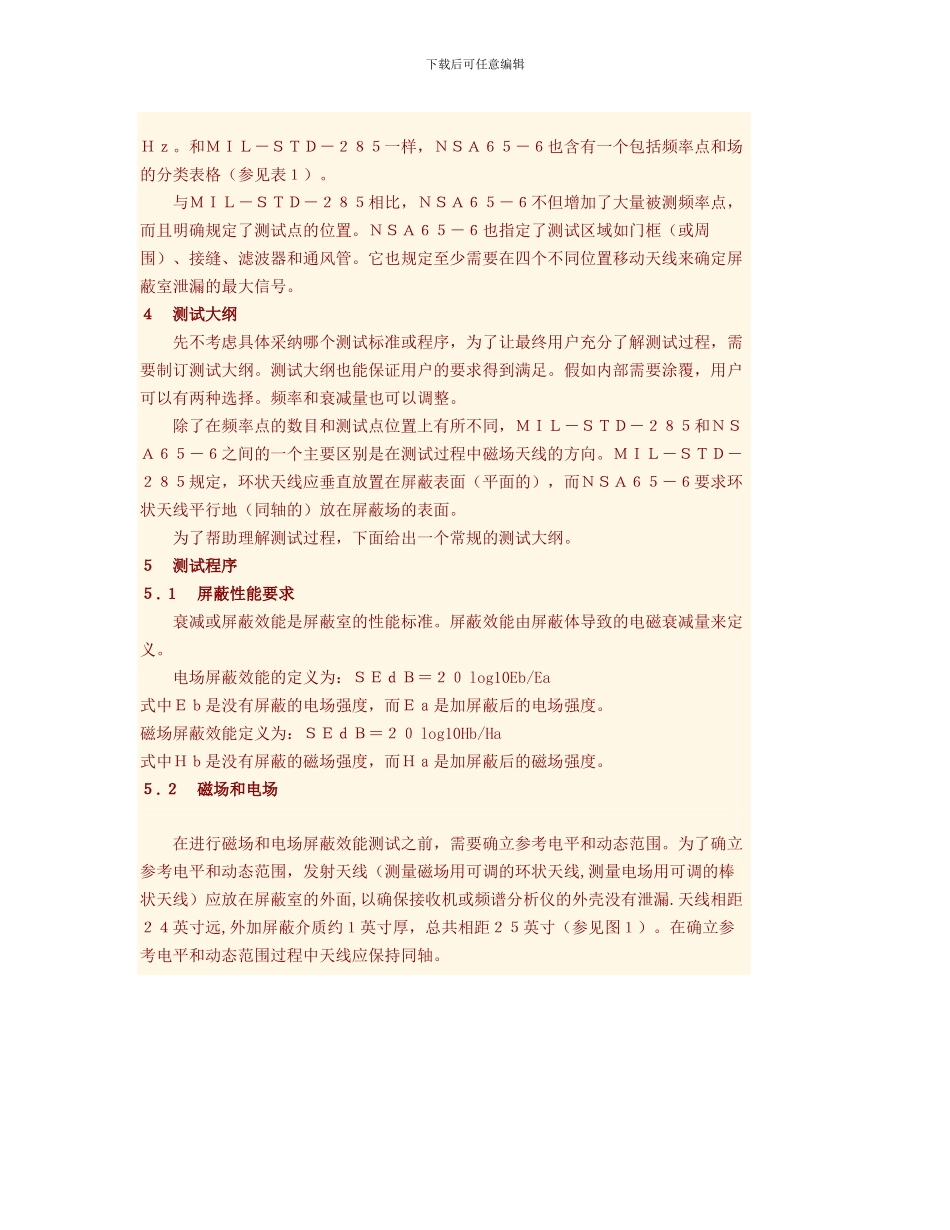

下载后可任意编辑射频屏蔽室屏蔽效能的测试技术 1 前言 这些年来,发表了很多关于射频屏蔽室和屏蔽小室的文章。这些文章涉及到屏蔽室的购买、结构设计和安装,以及有关的接地和电气问题。虽然这些文章提供了许多信息,但没有一篇文章说清了屏蔽室和屏蔽小室的屏蔽效能测试问题。本文解释和描述了工业上所采纳的屏蔽室屏蔽效能的测试过程。2 屏蔽效能测试 屏蔽室或屏蔽小室的屏蔽效能测试或性能测试是安装的最后阶段,这也可能是最重要的阶段。不幸的是,测试过程被认为是麻烦的或在某种程度上被认为是不可思仪的。事实上,屏蔽效能测试很简单,并与MIL-STD-220也就是插入损耗测试标准是一致的。主要的区别在于测试所用的设备不同。 屏蔽效能测试基本上等同于电子测试设备的校准。与测试设备一样,当屏蔽小室的屏蔽效能降低时就需要对其进行校准。 当校准屏蔽小室或测定屏蔽小室的屏蔽效能时,要使用辐射测试技术。所幸的是美国军方和安全部门已建立了相应的标准。这些标准描述了特定频率和测试场地条件下的测试方法、设备和测试过程。这些测试过程经过微小的调整,就能应用于任何屏蔽小室的安装,并满足用户要求。 测试屏蔽效能最常常用到的两个测试标准或测试程序是MIL-STD-285和NSA 65-6。这些文件描述了对设备配置和测试场地的要求。每个程序中也规定了测试频率和衰减量。3 测试标准的描述3.1 MI L-STD-285 近年来,MIL-STD-285不但在工业界广为应用,而且迄今为止应用最为广泛。MIL-STD-285规定的测试程序在屏蔽室法律规范上常常被引用,但其频率需根据用户要求进行调整。 MIL-STD-285是第一个颁布的用于测试射频屏蔽小室标准,它颁布于1956年6月,用于替代颁布于1954年8月的MIL-A-18123(SHIPS)。 MIL-STD-285标准的主要目的是为了建立一种标准或者方法,用于测量射频屏蔽室的衰减特性,这些屏蔽室用于频率范围从100KHz到10GHz的电子测试。该标准包括对测试频率、测试场地和屏蔽衰减(或者屏蔽效能)的要求。MIL-STD-285也提供了关于测试所需设备种类的描述。 尽管MIL-STD-285标准覆盖了从100KHz到10GHz的频率范下载后可任意编辑围,但它仅仅要求测量屏蔽室在5个频率点的衰减特性(参见表1)。表1 MIL-STD-285和NSA65-6对衰减的要...
