工程项目管理课程设计报告

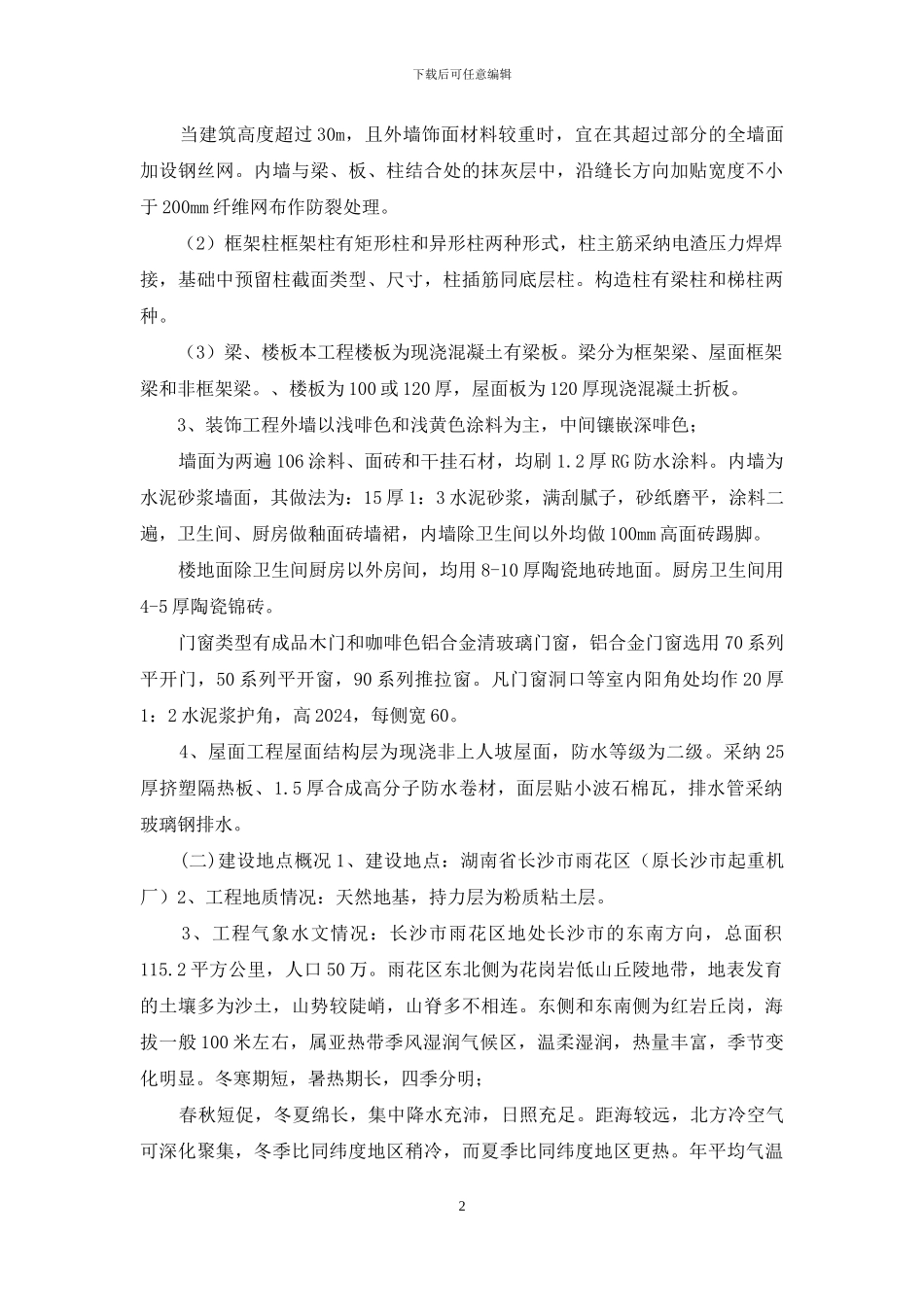

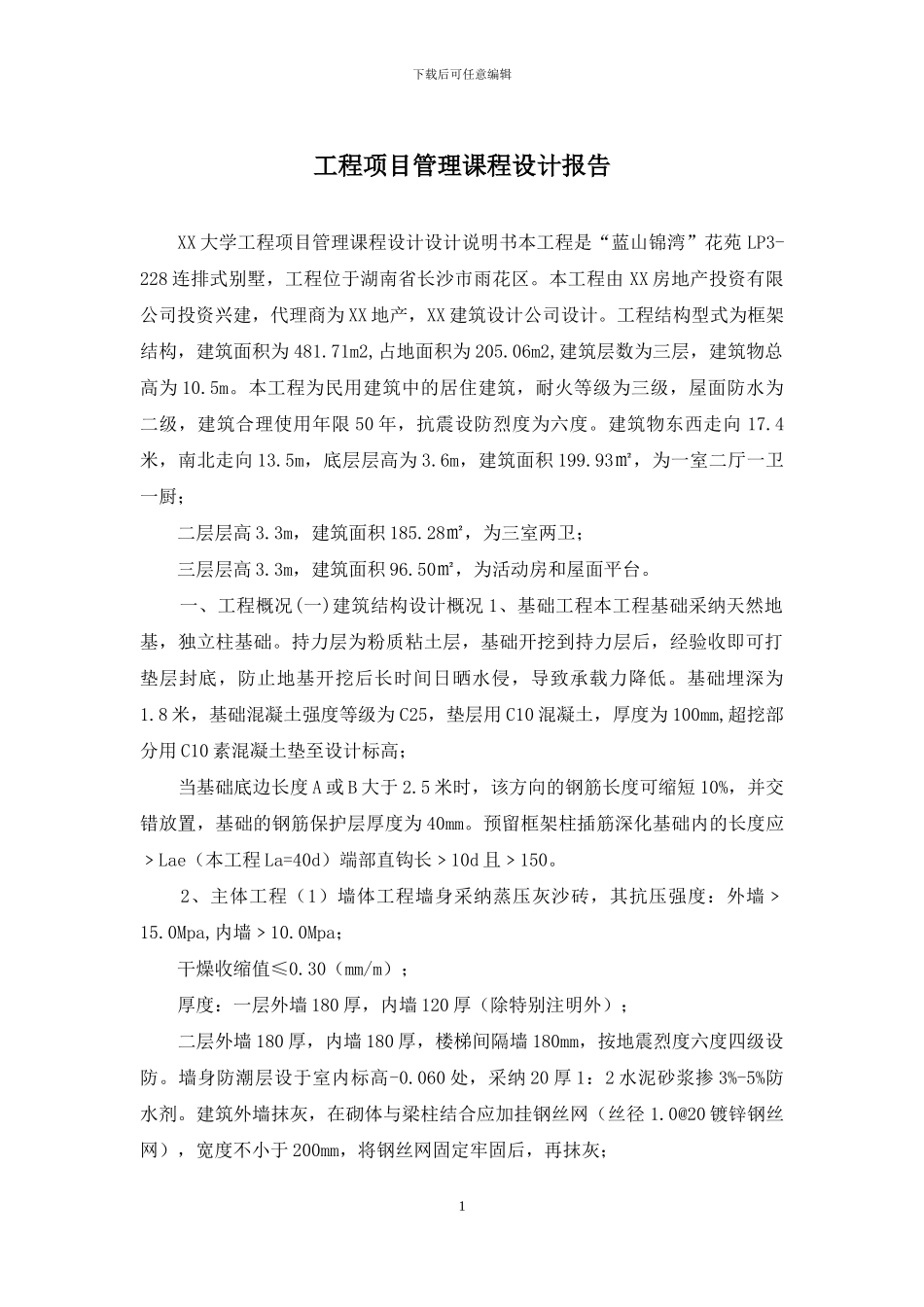

下载后可任意编辑工程项目管理课程设计报告 XX 大学工程项目管理课程设计设计说明书本工程是“蓝山锦湾”花苑 LP3-228 连排式别墅，工程位于湖南省长沙市雨花区。本工程由 XX 房地产投资有限公司投资兴建，代理商为 XX 地产，XX 建筑设计公司设计。工程结构型式为框架结构，建筑面积为 481.71m2,占地面积为 205.06m2,建筑层数为三层，建筑物总高为 10.5m。本工程为民用建筑中的居住建筑，耐火等级为三级，屋面防水为二级，建筑合理使用年限 50 年，抗震设防烈度为六度。建筑物东西走向 17.4米，南北走向 13.5m，底层层高为 3.6m，建筑面积 199.93㎡，为一室二厅一卫一厨； 二层层高 3.3m，建筑面积 185.28㎡，为三室两卫； 三层层高 3.3m，建筑面积 96.50㎡，为活动房和屋面平台。 一、工程概况(一)建筑结构设计概况 1、基础工程本工程基础采纳天然地基，独立柱基础。持力层为粉质粘土层，基础开挖到持力层后，经验收即可打垫层封底，防止地基开挖后长时间日晒水侵，导致承载力降低。基础埋深为1.8 米，基础混凝土强度等级为 C25，垫层用 C10 混凝土，厚度为 100mm,超挖部分用 C10 素混凝土垫至设计标高； 当基础底边长度 A 或 B 大于 2.5 米时，该方向的钢筋长度可缩短 10%，并交错放置，基础的钢筋保护层厚度为 40mm。预留框架柱插筋深化基础内的长度应﹥Lae（本工程 La=40d）端部直钩长﹥10d 且﹥150。 2、主体工程（1）墙体工程墙身采纳蒸压灰沙砖，其抗压强度：外墙﹥15.0Mpa,内墙﹥10.0Mpa； 干燥收缩值≤0.30（mm/m）； 厚度：一层外墙 180 厚，内墙 120 厚（除特别注明外）； 二层外墙 180 厚，内墙 180 厚，楼梯间隔墙 180mm，按地震烈度六度四级设防。墙身防潮层设于室内标高-0.060 处，采纳 20 厚 1：2 水泥砂浆掺 3%-5%防水剂。建筑外墙抹灰，在砌体与梁柱结合应加挂钢丝网（丝径 1.0@20 镀锌钢丝网），宽度不小于 200mm，将钢丝网固定牢固后，再抹灰； 1下载后可任意编辑 当建筑高度超过 30m，且外墙饰面材料较重时，宜在其超过部分的全墙面加设钢丝网。内墙与梁、板、柱结合处的抹灰层中，沿缝长方向加贴宽度不小于 200mm 纤维网布作防裂处理。 （2）框架柱框架柱有矩形柱和异形柱两种形式，柱主筋采纳电渣压力焊焊接，基础中预留柱截面类型、尺寸，柱插筋同底层柱。构造柱有梁柱和梯柱两种。 （3）梁、楼板本工程楼板为现浇混凝土有梁板。梁分为框架梁、...
