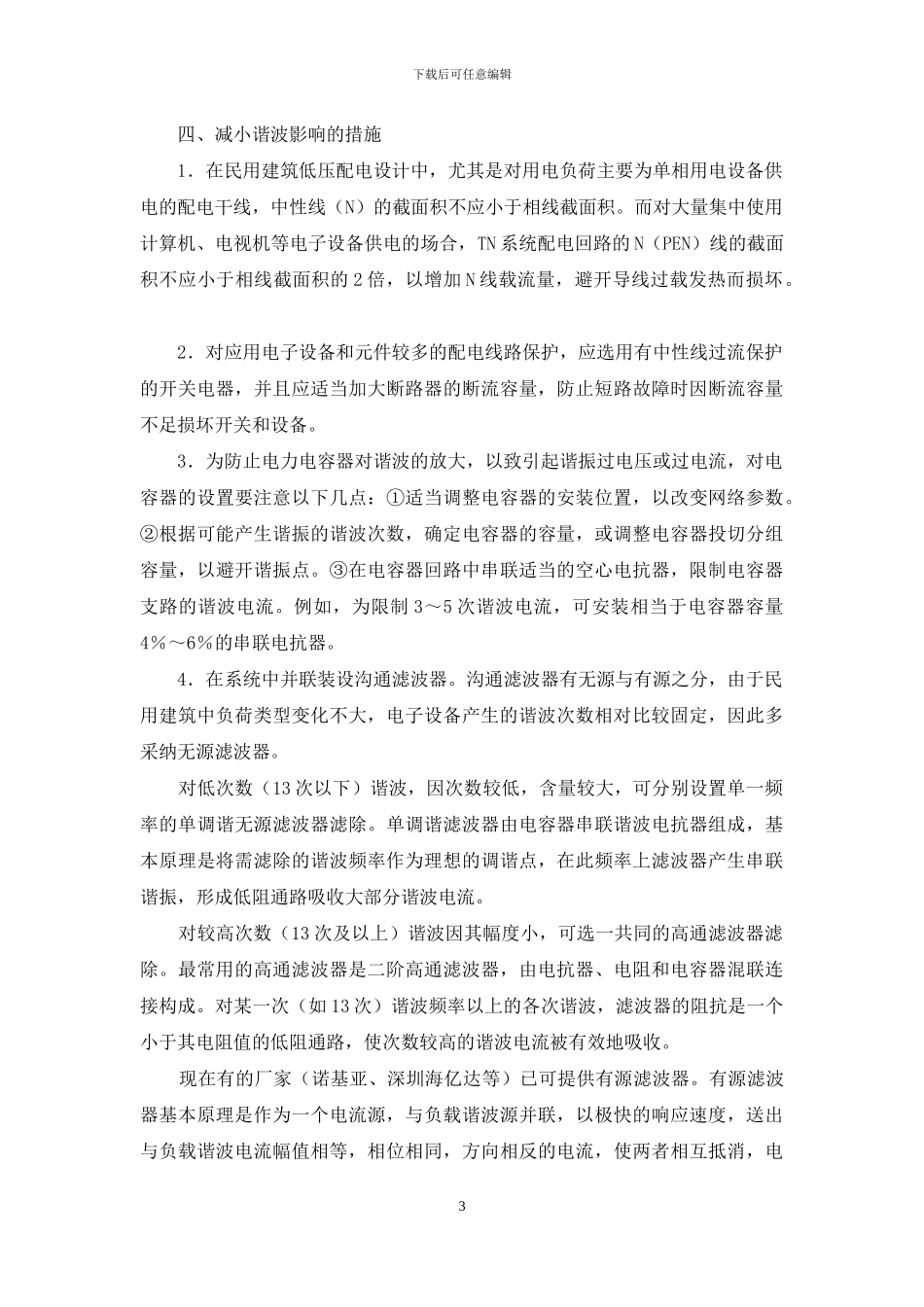

下载后可任意编辑建筑物内电子设备谐波问题的探讨:多次谐波 摘要：建筑物内的电子元件和设备已成为低压电网中不可忽视的谐波源。本文根据几组检测数据，对最常用的电子设备和元件的谐波及其影响进行了分析，提出相应的对策。 关键词：电子设备/谐波问题/对策 随着小区和建筑楼宇智能化的兴起和信息处理技术的普及，电子计算机、彩色电视机和电子节能照明光源等电子设备和元件已广泛进入到我们的学习、工作、生活中。这些元件和设备属于非线性负载，在大量集中使用的建筑物或居民小区中，其非线性产生的谐波电流，假如不加以抑制，会使低压电网的电压电流波形产生畸变，影响电能质量。 一、电子设备的谐波现象及原因 电子设备的电源一般是整流电源，只在沟通电压接近峰值时，整流管才导通有输入电流。由于在一周期内导通的时间很短，又必须维持设备正常的工作电流，所以输入电流呈脉冲状。这种脉冲状输入电流的基波含量小，而谐波含量大，且工作电流越大，脉冲电流的幅值就越大，形成严重的畸变电流注入低压电网，成为不可忽视的谐波源。 电子计算机和电视机的谐波电流含量大，谐波电流总畸变率高。这样高含量的负载谐波电流在负荷使用高峰期注入低压电网，会造成电网电压和电流总谐波畸变率升高，对电能质量产生影响，假如超过国标规定的限值，还可能造成危害。 据有关资料，在家用电器（主要是电视机）集中使用的居民小区，对低压电网的电压质量有明显的影响。在负荷高峰时，电压的总畸变率和 3 次、5 次谐波均已达到或超过国标规定的限值，而且还有进一步增加的趋势。 二、谐波对电力系统设备的影响 电网谐波使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，是电网的公害。其对系统和设备的影响主要表现在几方面。 1．对变压器和电动机，谐波电压使铁芯涡流损耗增加，谐波电流使铜损增1下载后可任意编辑加，温度上升，绝缘加速老化，降低了效率和利用率，缩短使用寿命。目前为了抑制 3 次谐波，常用 Dyn11 接线的变压器，使 3 次谐波在三角形连接绕组中形成环流，尽量不注入电网。但应注意，当谐波含量较大时，这些环流也可能引起变压器绕组过热。 2．在谐波电压作用下，电容器会产生额外的功率损耗，加快绝缘介质的老化。更为严重的是，大量谐波电流很可能引发电容器和系统其他元件之间的并联谐振或串联谐振，造成对某次谐波电流的放大和谐波电压的增高。这种危险的谐波过电压和过电流，不仅会使电容器超载...
