水稳配合比计算书

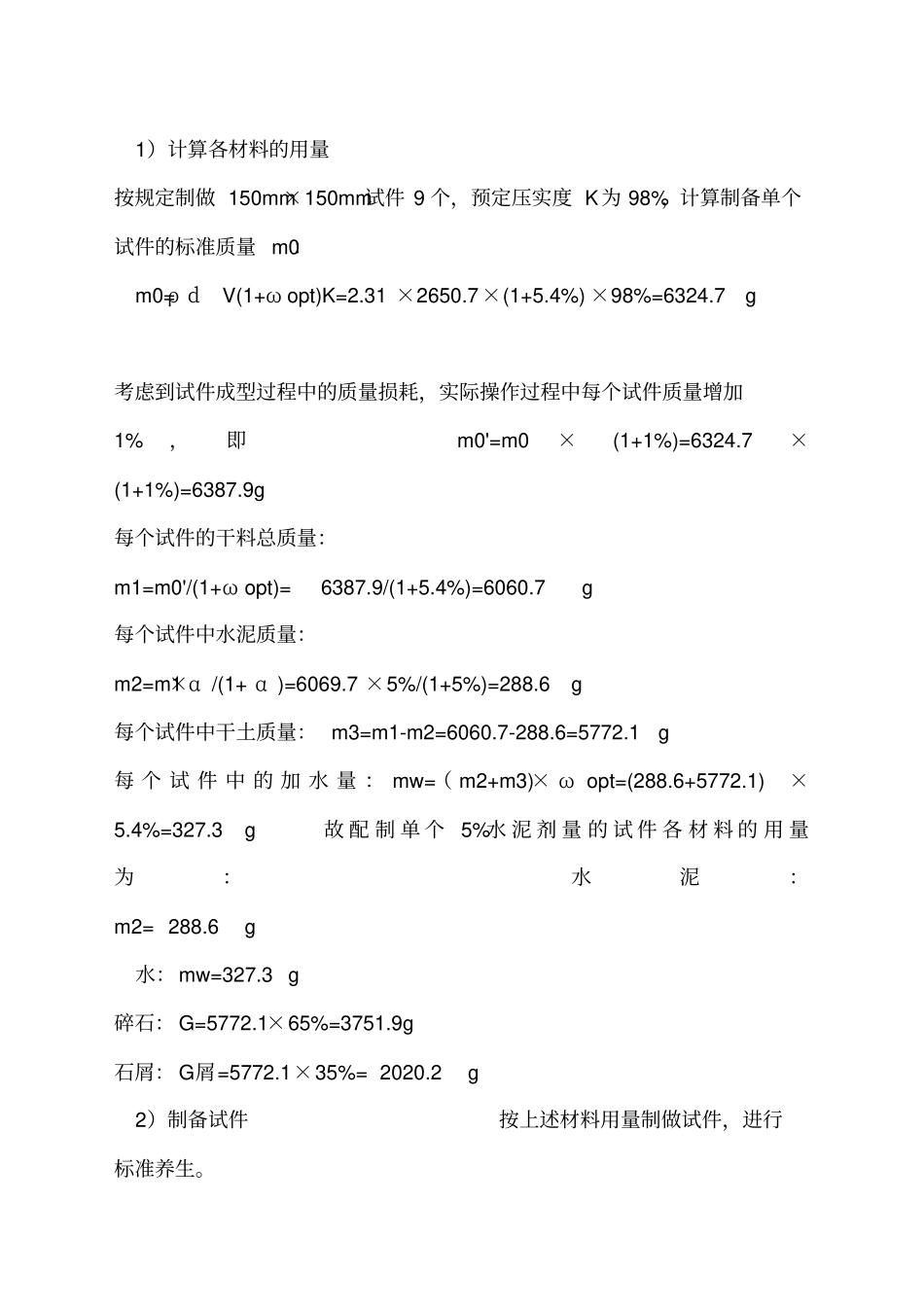

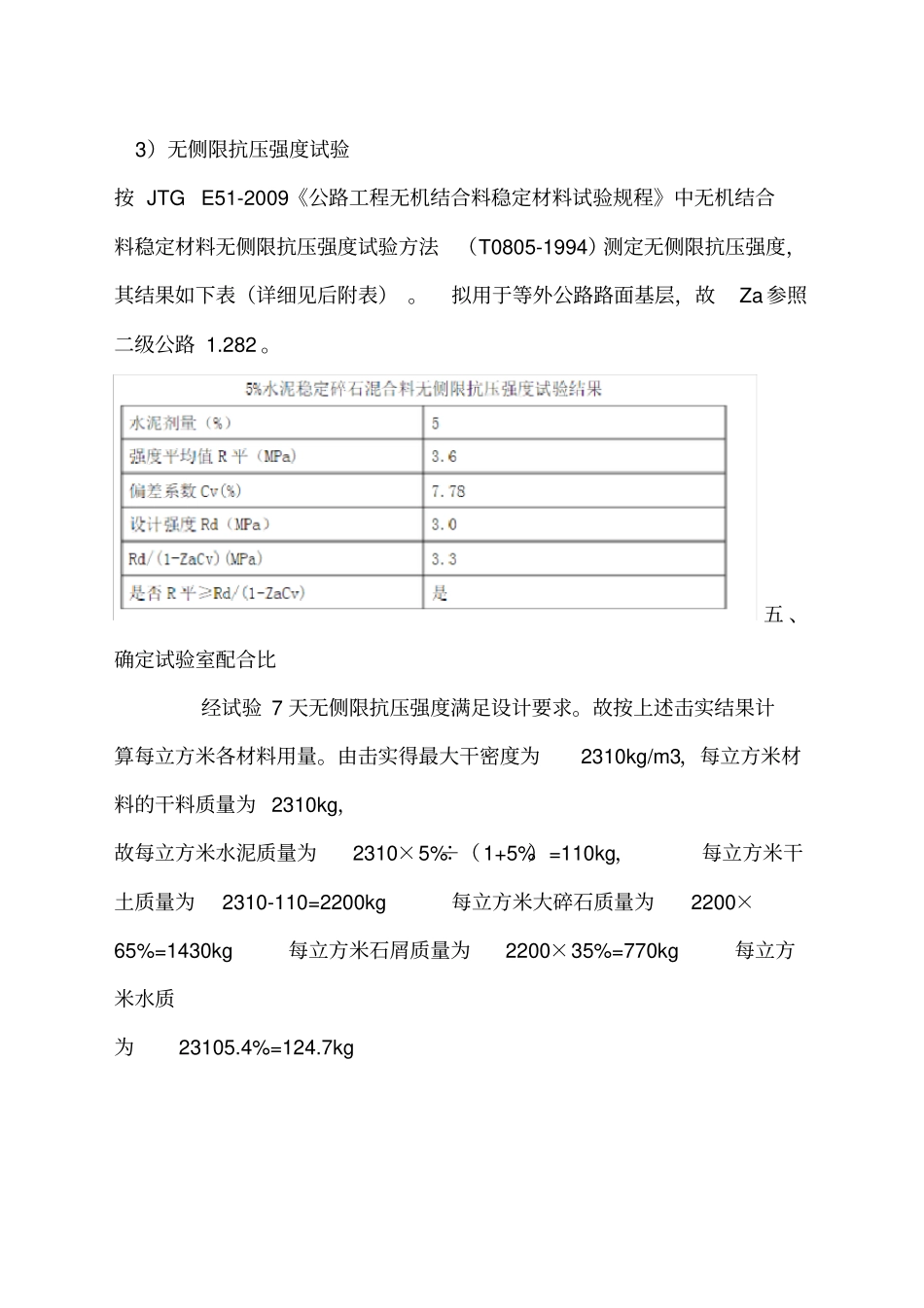

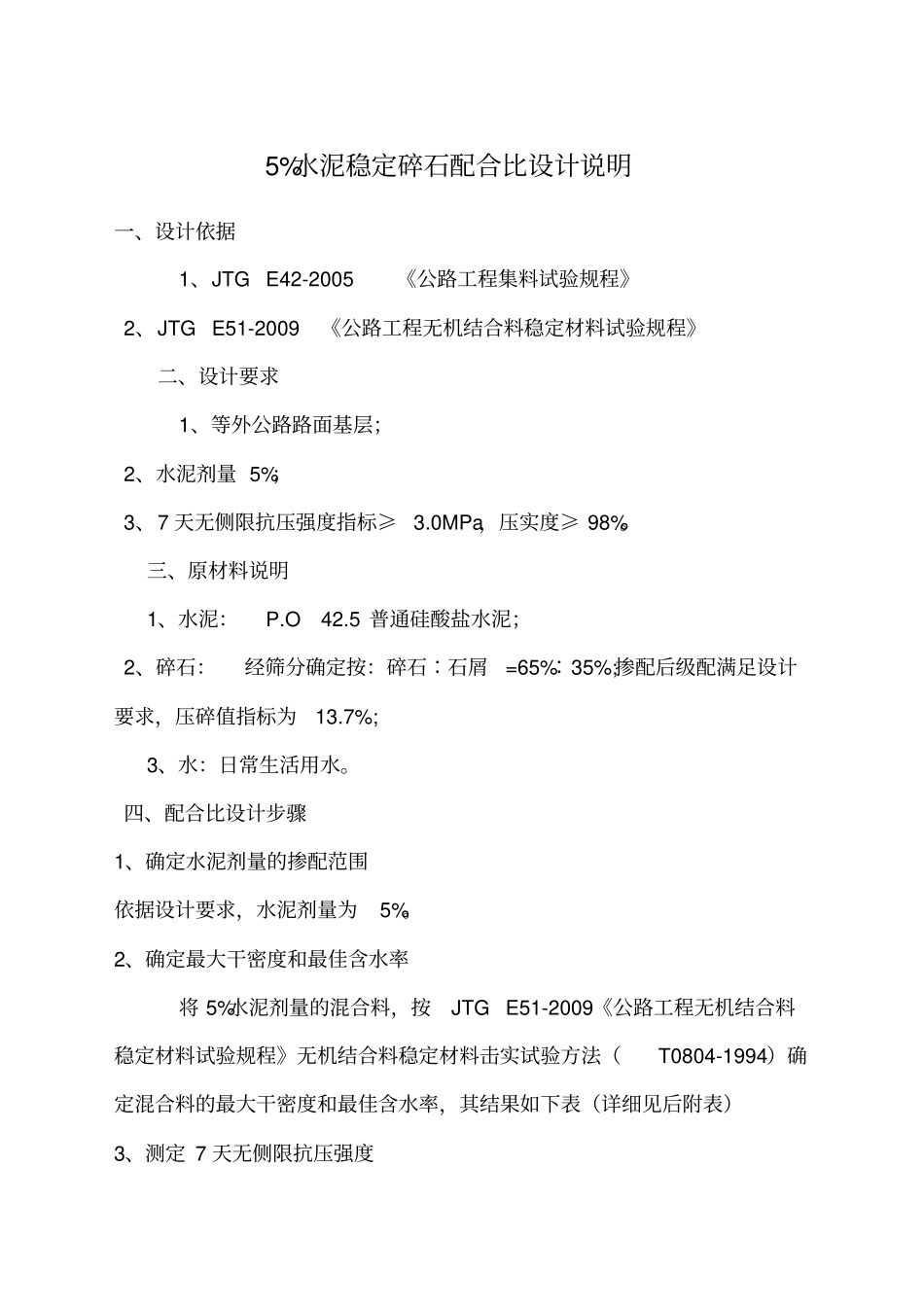

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》二、设计要求1、等外公路路面基层；2、水泥剂量 5%；3、7 天无侧限抗压强度指标≥3.0MPa，压实度≥ 98%。三、原材料说明1、水泥：P.O 42.5 普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%; 3、水：日常生活用水。四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。2、确定最大干密度和最佳含水率将 5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）3、测定 7 天无侧限抗压强度1）计算各材料的用量按规定制做 150mm×150mm试件 9 个，预定压实度 K为 98%，计算制备单个试件的标准质量 m0：m0=ρ dV(1+ω opt)K=2.31 ×2650.7×(1+5.4%) ×98%=6324.7g 考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g 每个试件的干料总质量：m1=m0'/(1+ω opt)= 6387.9/(1+5.4%)=6060.7 g 每个试件中水泥质量：m2=m1×α /(1+ α )=6069.7 ×5%/(1+5%)=288.6 g 每个试件中干土质量： m3=m1-m2=6060.7-288.6=5772.1 g 每 个 试 件 中 的 加 水 量 ： mw=（ m2+m3)× ω opt=(288.6+5772.1)×5.4%=327.3 g 故 配 制 单 个5%水 泥 剂 量 的 试 件 各 材 料 的 用 量为：水泥：m2= 288.6 g 水：mw=327.3 g 碎石： G=5772.1×65%=3751.9g 石屑： G屑=5772.1×35%= 2020.2 g 2）制备试件按上述材料用量制做试件，进行标准养生。3）无侧限抗压强度试验按 JTG E51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法（T0805-1994）测定无侧限抗压强度，其结果如下表（详细见后附表） 。拟用于等外公路路面基层，故Za 参照二级公路 1.282 。五 、确定试验室配合比经试验 7 天无侧限抗压强度满足设计要求。故按上述击实结果计算每立方米各材料用量。由击实得最大干密度为2310kg/m3，每立方米材料的干料质量为 2310kg，故每立方米水泥质量为2310×5%÷（1+5%）=110kg，每立方米干土质量为2310-110=2200kg 每立方米大碎石质量为2200×65%=1430kg 每立方米石屑质量为2200×35%=770kg 每立方米水质为23105.4%=124.7kg
