水蓄冷方案汇总

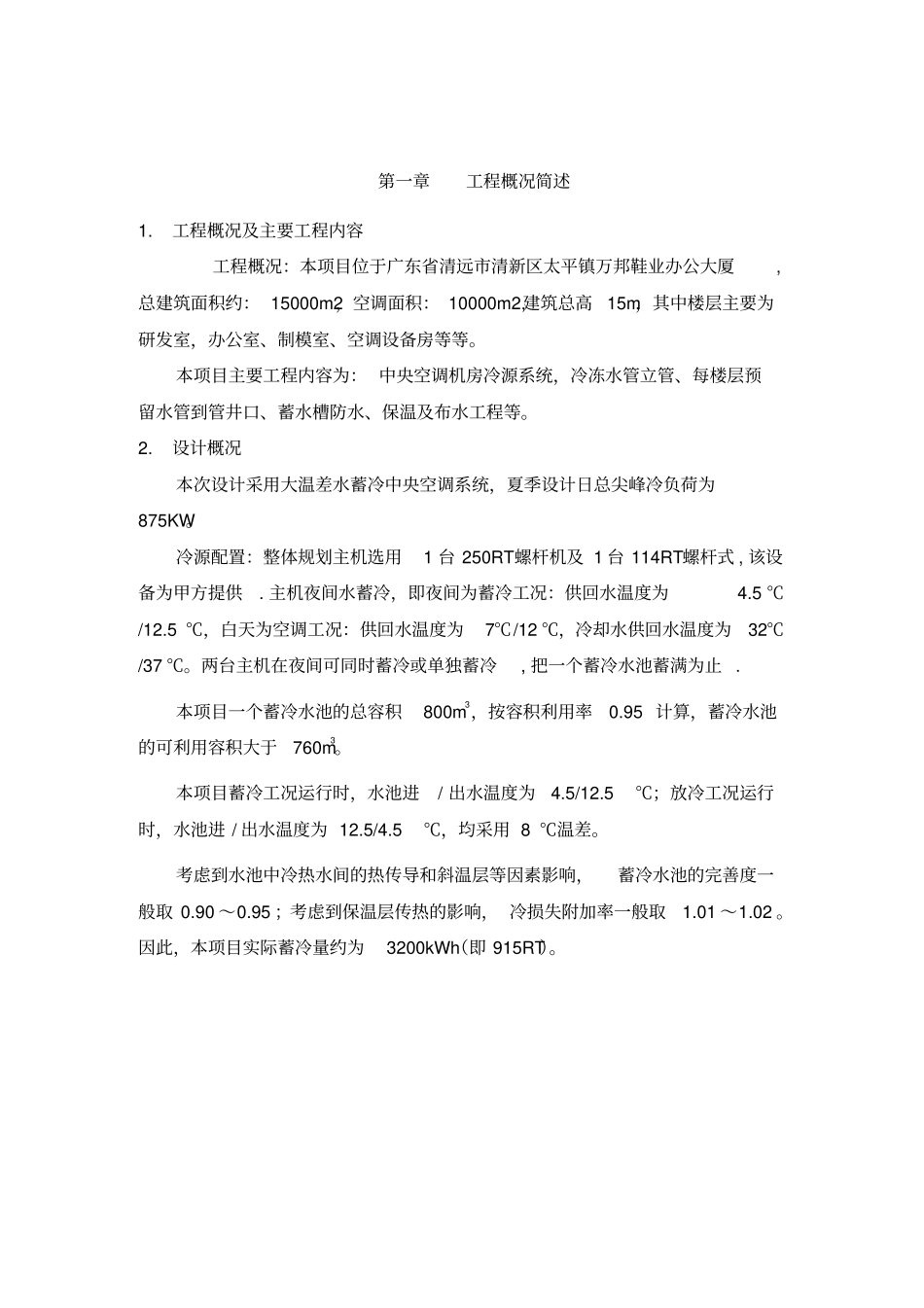

第一章工程概况简述1.工程概况及主要工程内容工程概况：本项目位于广东省清远市清新区太平镇万邦鞋业办公大厦,总建筑面积约： 15000m2，空调面积： 10000m2,建筑总高15m，其中楼层主要为研发室，办公室、制模室、空调设备房等等。本项目主要工程内容为： 中央空调机房冷源系统，冷冻水管立管、每楼层预留水管到管井口、蓄水槽防水、保温及布水工程等。2.设计概况本次设计采用大温差水蓄冷中央空调系统，夏季设计日总尖峰冷负荷为875KW。冷源配置：整体规划主机选用1 台 250RT螺杆机及 1 台 114RT螺杆式 , 该设备为甲方提供. 主机夜间水蓄冷，即夜间为蓄冷工况：供回水温度为4.5 ℃/12.5 ℃，白天为空调工况：供回水温度为7℃/12 ℃，冷却水供回水温度为32℃/37 ℃。两台主机在夜间可同时蓄冷或单独蓄冷, 把一个蓄冷水池蓄满为止 . 本项目一个蓄冷水池的总容积 800m3，按容积利用率0.95 计算，蓄冷水池的可利用容积大于760m3。本项目蓄冷工况运行时，水池进/ 出水温度为4.5/12.5 ℃；放冷工况运行时，水池进 / 出水温度为 12.5/4.5 ℃，均采用 8 ℃温差。考虑到水池中冷热水间的热传导和斜温层等因素影响，蓄冷水池的完善度一般取 0.90 ～0.95 ；考虑到保温层传热的影响， 冷损失附加率一般取1.01 ～1.02 。因此，本项目实际蓄冷量约为3200kWh（即 915RT）。奥特迅电力大厦水蓄冷中央空调系统安装工程投标技术标- - 1 第二章制冷系统技术方案1.设计依据本方案设计依据如下：业主提供的设计资料《采暖通风与空气调节设计规范》 (GB 50019-2003) 《蓄冷空调工程技术规程》 (JGJ 158-2008) 《通风与空调工程施工质量验收规范》(GB 50242002) 《采暖通风与空气调节设计规范》(GB 50019-2003) 《全国民用建筑工程设计技术措施——暖通空调? 动力》（2003版）《全国民用建筑工程设计技术措施——给水排水》（2003版）《蓄冷空调工程实用新技术》方贵银教授编著2.负荷计算水蓄冷空调系统的负荷计算采用国家现行《采暖通风与空气调节规范》（GB50019-2003）的有关规定，求得蓄冷—放冷周期内逐时负荷和总负荷，并绘制出负荷曲线图，作为确定系统形式、运行策略和设备容量的依据。采用系数法对逐时冷负荷进行估算。其中设计日各时段冷负荷值如下表：一期设计日尖峰冷负荷为1156RT，采用逐时负荷系数法，设计日逐时冷负荷分布如下：表设计日各时段负荷值情况时刻逐时负荷系数逐时冷负荷（ RT）00:00-01:00...
