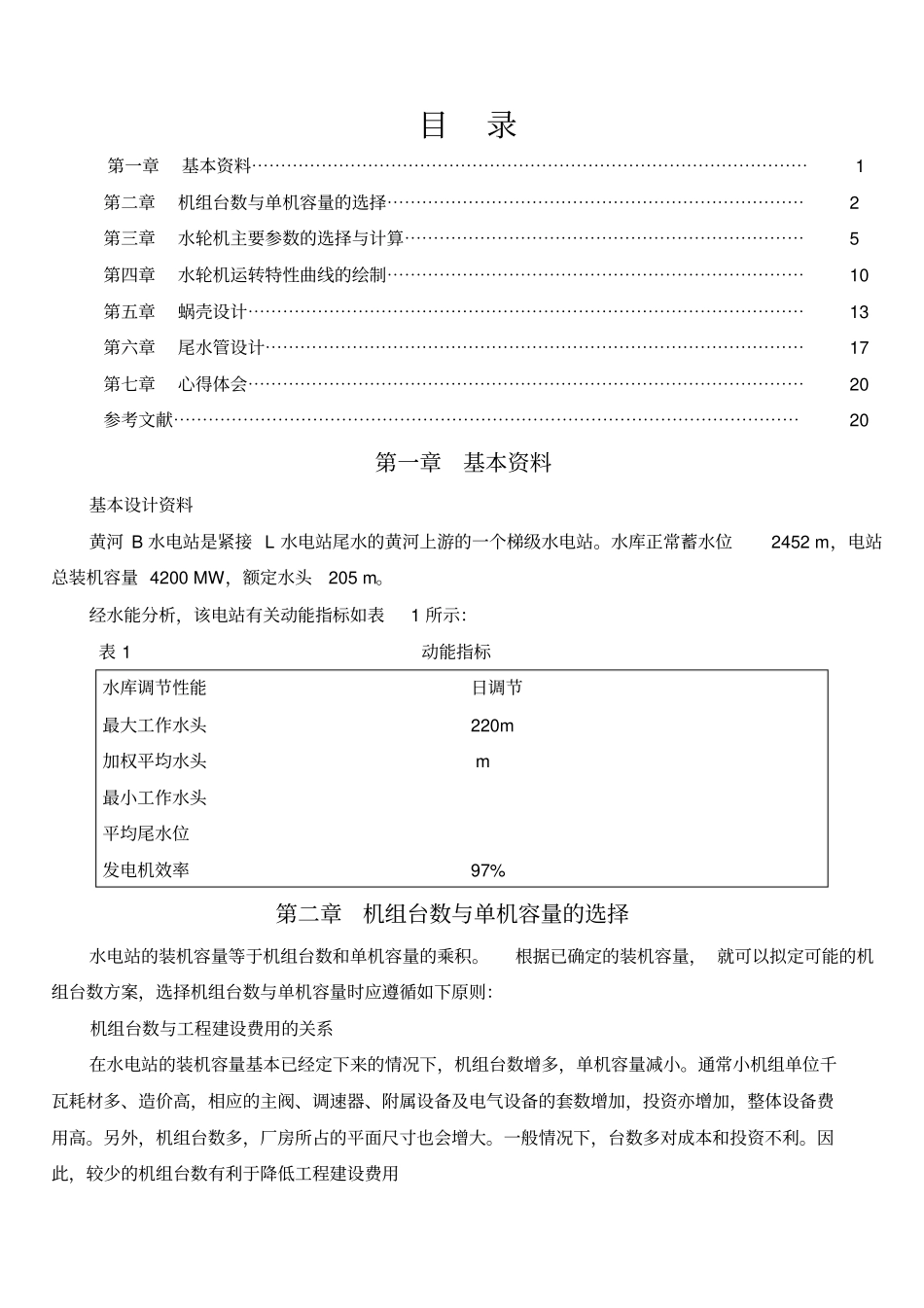

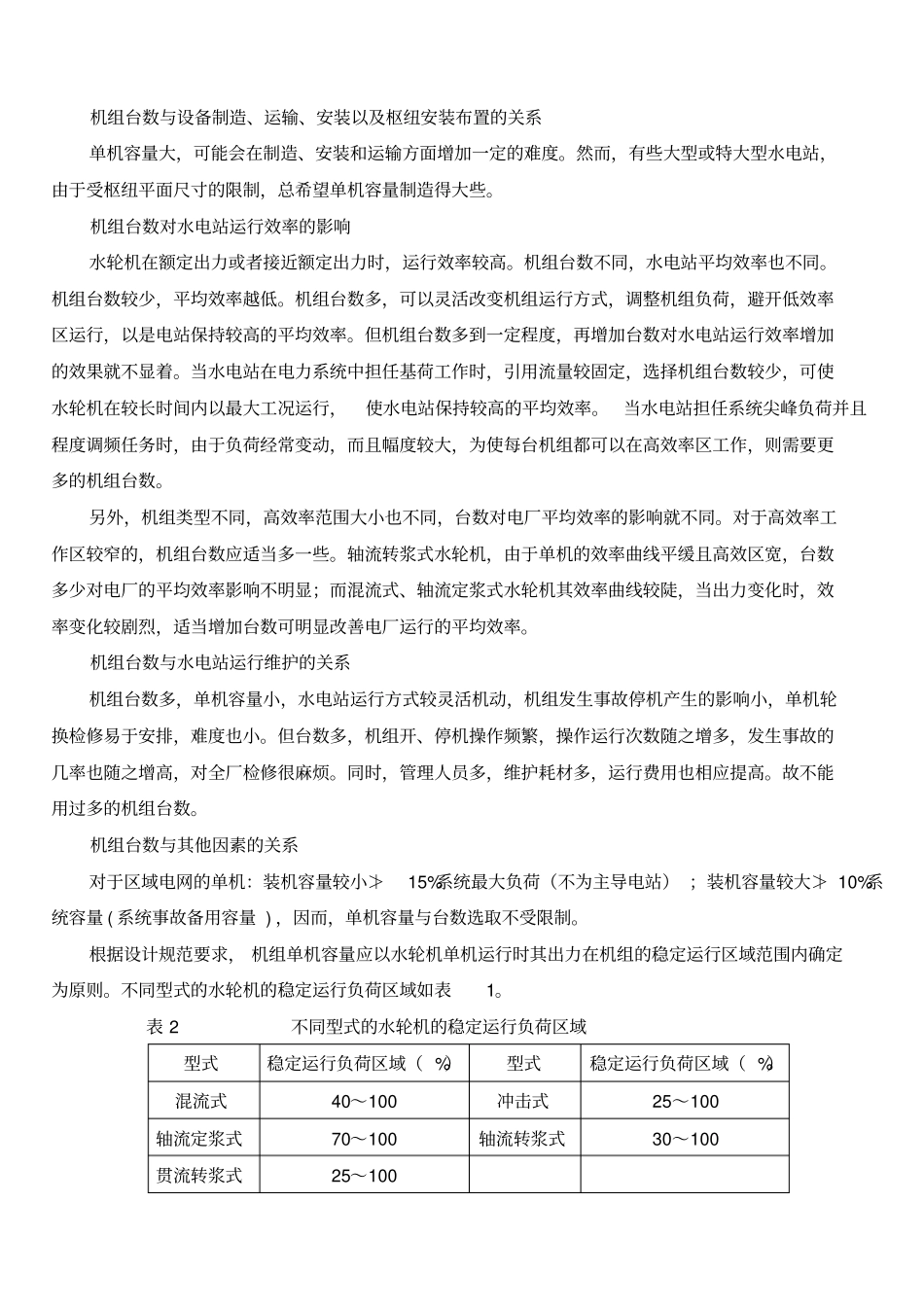

目录第一章基本资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 第二章机组台数与单机容量的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第三章水轮机主要参数的选择与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第四章水轮机运转特性曲线的绘制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 第五章蜗壳设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 第六章尾水管设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 第七章心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 第一章基本资料基本设计资料黄河 B 水电站是紧接 L 水电站尾水的黄河上游的一个梯级水电站。水库正常蓄水位2452 m，电站总装机容量 4200 MW，额定水头205 m。经水能分析，该电站有关动能指标如表1 所示：表 1 动能指标水库调节性能日调节最大工作水头220m 加权平均水头 m 最小工作水头平均尾水位发电机效率97% 第二章机组台数与单机容量的选择水电站的装机容量等于机组台数和单机容量的乘积。根据已确定的装机容量， 就可以拟定可能的机组台数方案，选择机组台数与单机容量时应遵循如下原则：机组台数与工程建设费用的关系在水电站的装机容量基本已经定下来的情况下，机组台数增多，单机容量减小。通常小机组单位千瓦耗材多、造价高，相应的主阀、调速器、附属设备及电气设备的套数增加，投资亦增加，整体设备费用高。另外，机组台数多，厂房所占的平面尺寸也会增大。一般情况下，台数多对成本和投资不利。因此，较少的机组台数有利于降低工程建设费用机组台数与设备制造、运输、安装以及枢纽安装布置的关系单机容量大，可能会在制造、安装和运输方面增加一定的难度。然而，有些大型或特大型水电站，由于受枢纽平面尺寸的限制，总希望单机容量制造得大些。机组台数对水电站运行效率的影响水轮机在额定出力或者接近额定出力时，运行效率较高。机组台数不同，水电站平均效率也不同。机组台数较少，平均效率越低。机组台数多，可以灵活改变机组运行方式，调整机组负荷，避开低效率区运行，以是电站保持较高的平均效率。但机组台数多到一定程度，再增加台数对水电站运行效率增加的效果就不显着。当水电站在电力系统中担任基荷工...
