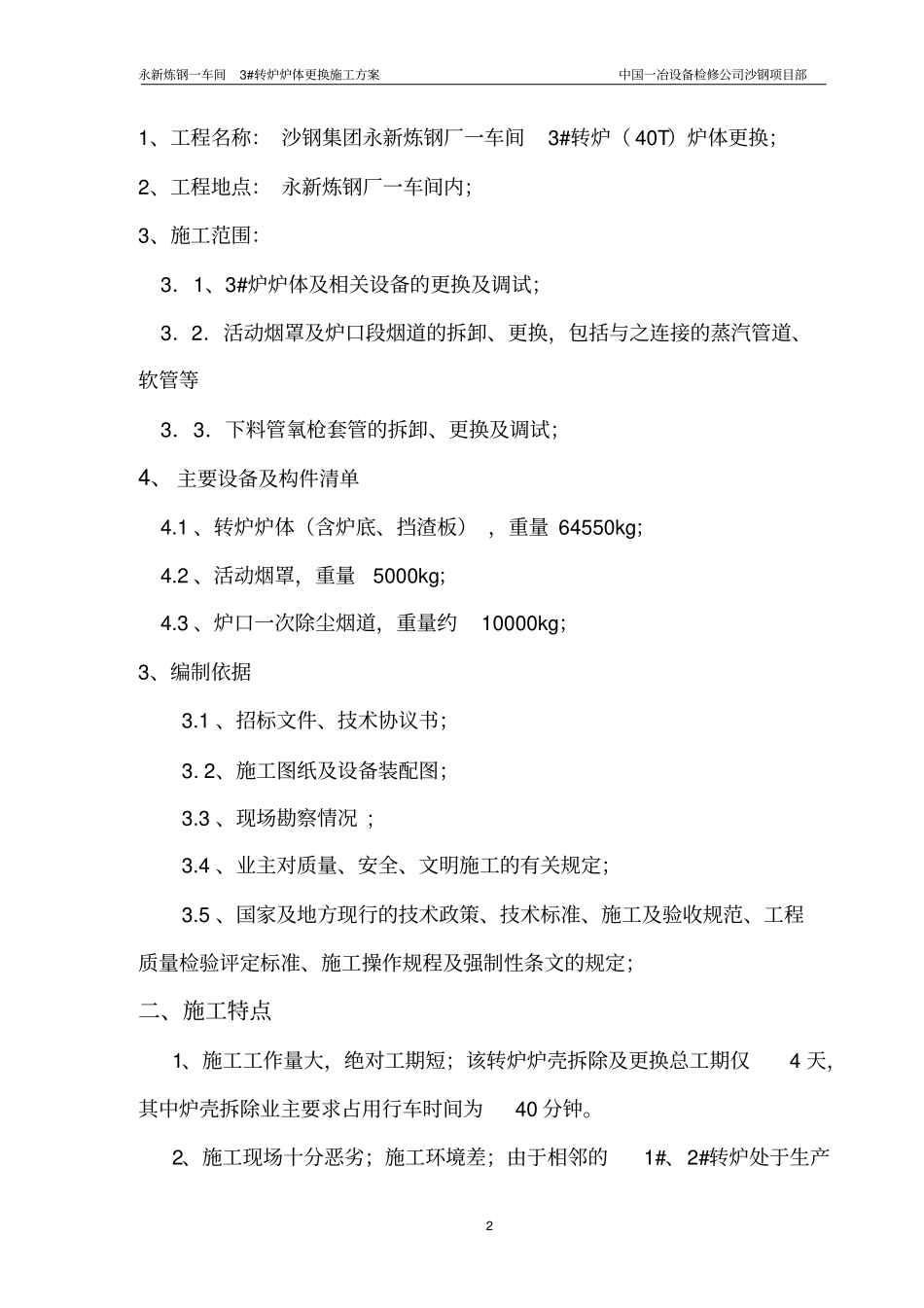

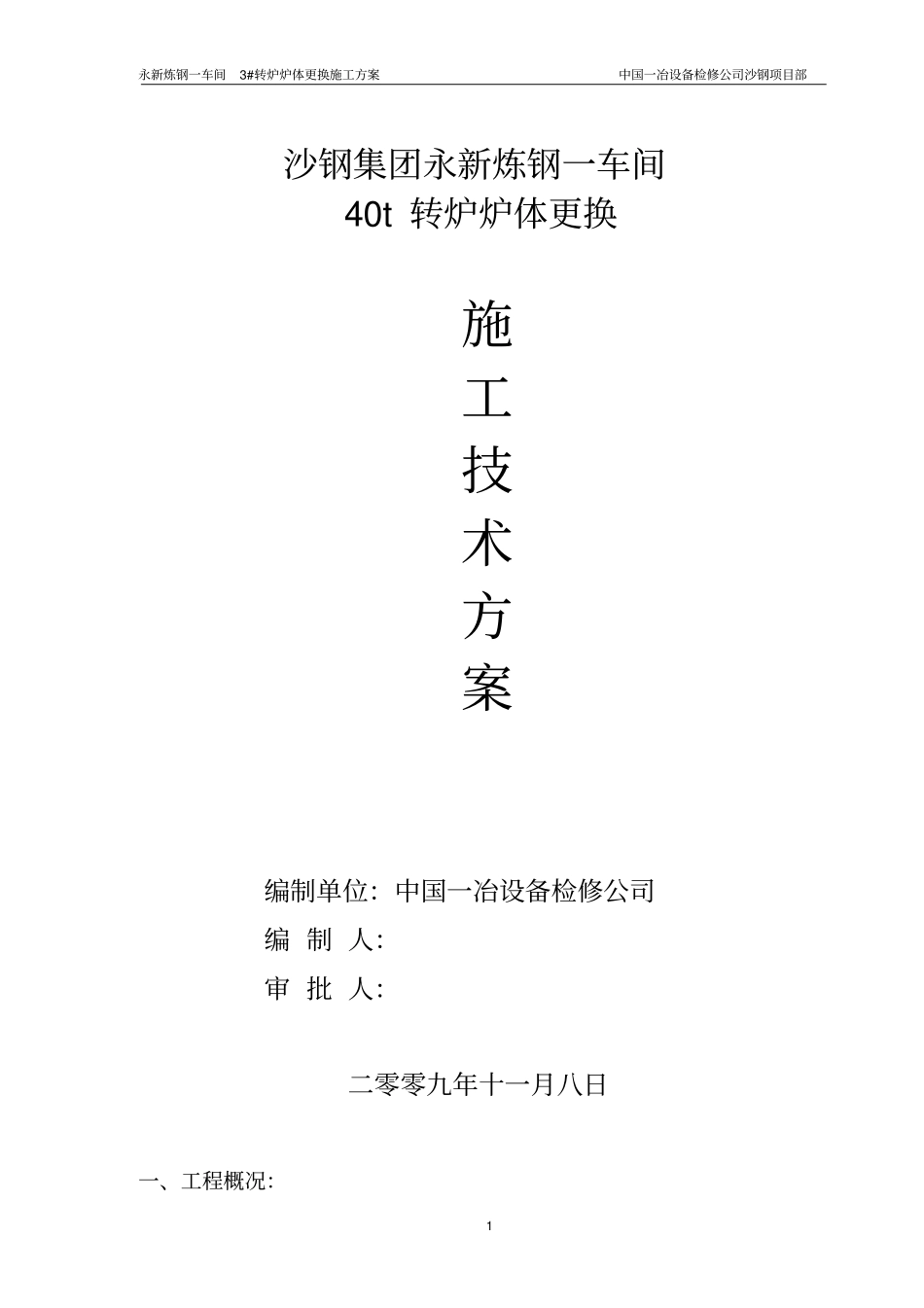

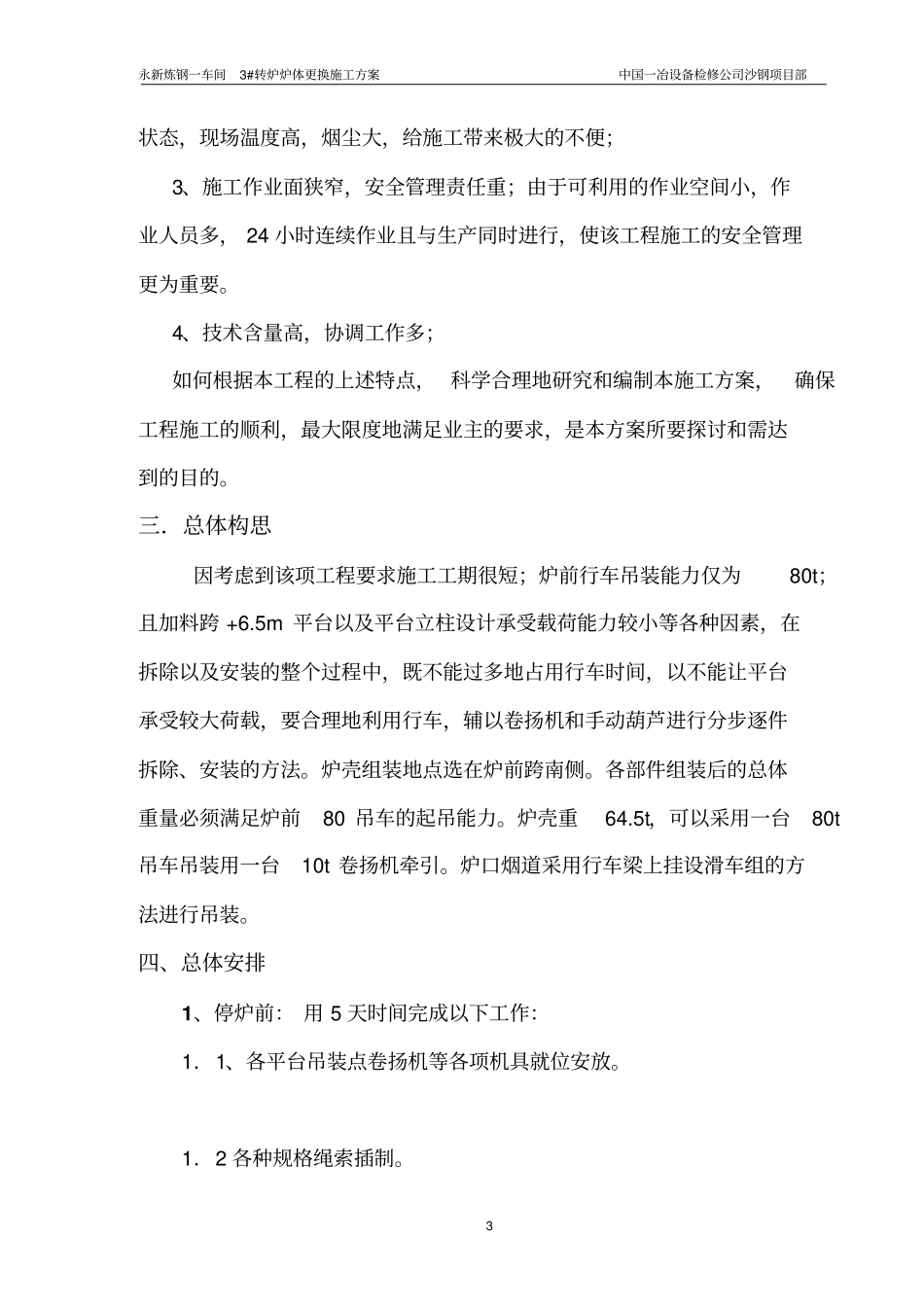

永新炼钢一车间3#转炉炉体更换施工方案中国一冶设备检修公司沙钢项目部1 沙钢集团永新炼钢一车间40t 转炉炉体更换施工技术方案编制单位：中国一冶设备检修公司编 制 人：审 批 人：二零零九年十一月八日一、工程概况：永新炼钢一车间3#转炉炉体更换施工方案中国一冶设备检修公司沙钢项目部2 1、工程名称： 沙钢集团永新炼钢厂一车间3#转炉（ 40T）炉体更换；2、工程地点： 永新炼钢厂一车间内；3、施工范围：3．1、3#炉炉体及相关设备的更换及调试；3．2．活动烟罩及炉口段烟道的拆卸、更换，包括与之连接的蒸汽管道、软管等3．3．下料管氧枪套管的拆卸、更换及调试；4、 主要设备及构件清单4.1 、转炉炉体（含炉底、挡渣板） ，重量 64550kg；4.2 、活动烟罩，重量5000kg；4.3 、炉口一次除尘烟道，重量约10000kg；3、编制依据3.1 、招标文件、技术协议书；3. 2、施工图纸及设备装配图；3.3 、现场勘察情况 ; 3.4 、业主对质量、安全、文明施工的有关规定；3.5 、国家及地方现行的技术政策、技术标准、施工及验收规范、工程质量检验评定标准、施工操作规程及强制性条文的规定；二、施工特点1、施工工作量大，绝对工期短；该转炉炉壳拆除及更换总工期仅4 天，其中炉壳拆除业主要求占用行车时间为40 分钟。2、施工现场十分恶劣；施工环境差；由于相邻的1#、2#转炉处于生产永新炼钢一车间3#转炉炉体更换施工方案中国一冶设备检修公司沙钢项目部3 状态，现场温度高，烟尘大，给施工带来极大的不便；3、施工作业面狭窄，安全管理责任重；由于可利用的作业空间小，作业人员多， 24 小时连续作业且与生产同时进行，使该工程施工的安全管理更为重要。4、技术含量高，协调工作多；如何根据本工程的上述特点， 科学合理地研究和编制本施工方案，确保工程施工的顺利，最大限度地满足业主的要求，是本方案所要探讨和需达到的目的。三．总体构思因考虑到该项工程要求施工工期很短；炉前行车吊装能力仅为80t；且加料跨 +6.5m 平台以及平台立柱设计承受载荷能力较小等各种因素，在拆除以及安装的整个过程中，既不能过多地占用行车时间，以不能让平台承受较大荷载，要合理地利用行车，辅以卷扬机和手动葫芦进行分步逐件拆除、安装的方法。炉壳组装地点选在炉前跨南侧。各部件组装后的总体重量必须满足炉前80 吊车的起吊能力。炉壳重64.5t，可以采用一台80t吊车吊装用一台10t 卷扬机牵引。炉口烟道采用行车梁上挂设滑车组的方法进...
