汇川技术高压变频器技术标准

汇川技术高压变频器技术标准_第1页
1/38
汇川技术高压变频器技术标准_第2页
2/38
汇川技术高压变频器技术标准_第3页
3/38

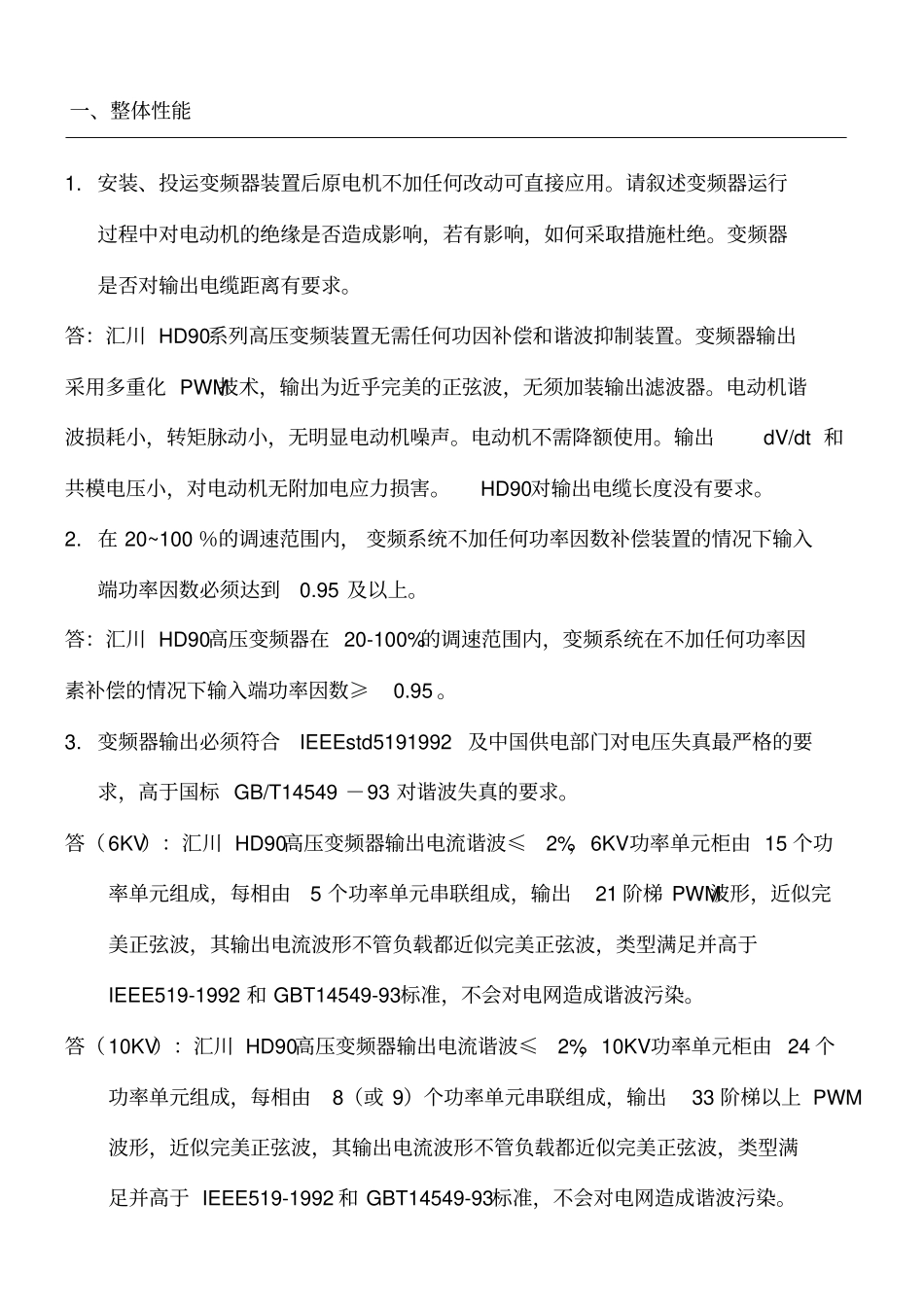

一、整体性能1. 安装、投运变频器装置后原电机不加任何改动可直接应用。请叙述变频器运行过程中对电动机的绝缘是否造成影响,若有影响,如何采取措施杜绝。变频器是否对输出电缆距离有要求。答:汇川 HD90系列高压变频装置无需任何功因补偿和谐波抑制装置。变频器输出采用多重化 PWM技术,输出为近乎完美的正弦波,无须加装输出滤波器。电动机谐波损耗小,转矩脉动小,无明显电动机噪声。电动机不需降额使用。输出dV/dt 和共模电压小,对电动机无附加电应力损害。HD90对输出电缆长度没有要求。2. 在 20~100 %的调速范围内, 变频系统不加任何功率因数补偿装置的情况下输入端功率因数必须达到0.95 及以上。答:汇川 HD90高压变频器在 20-100%的调速范围内,变频系统在不加任何功率因素补偿的情况下输入端功率因数≥0.95 。3. 变频器输出必须符合IEEEstd5191992 及中国供电部门对电压失真最严格的要求,高于国标 GB/T14549 -93 对谐波失真的要求。答(6KV):汇川 HD90高压变频器输出电流谐波≤2%,6KV功率单元柜由 15 个功率单元组成,每相由5 个功率单元串联组成,输出21 阶梯 PWM波形,近似完美正弦波,其输出电流波形不管负载都近似完美正弦波,类型满足并高于IEEE519-1992 和 GBT14549-93标准,不会对电网造成谐波污染。答(10KV):汇川 HD90高压变频器输出电流谐波≤2%,10KV功率单元柜由 24 个功率单元组成,每相由8(或 9)个功率单元串联组成,输出33 阶梯以上 PWM波形,近似完美正弦波,其输出电流波形不管负载都近似完美正弦波,类型满足并高于 IEEE519-1992 和 GBT14549-93标准,不会对电网造成谐波污染。4. 变频装置对电网反馈的谐波要求也必须符合IEEEstd5121992及中国供电部门对电压失真最严格的要求。 并且投标厂家需提供国家权威部门出具的检验报告。若使用多脉冲整流器,整流桥脉冲数至少为30 脉冲。答:汇川 HD90系列高压变频装置主变压器采用移相整流方式,输入功率因数高,输入电压电流谐波小。 变频器相当于 48 脉波,理论上 47 次以下谐波都可以抵消,堪称完美无谐波多重化变频器,因此变频装置输出波形不会引起电机的谐振。符合 IEEE5191992及中国供电部门对电压失真最严格的要求,优于国标GB14549-93对谐波失真不大于4%的要求。5. 变频装置输出波形不会引起电机的谐振,转矩脉动小于 0.1%。变频器可自动跳过共振点(至少 3 组)。答:汇川 HD90高压变频器输出波形是...
