江苏对口单招电子电工测验题

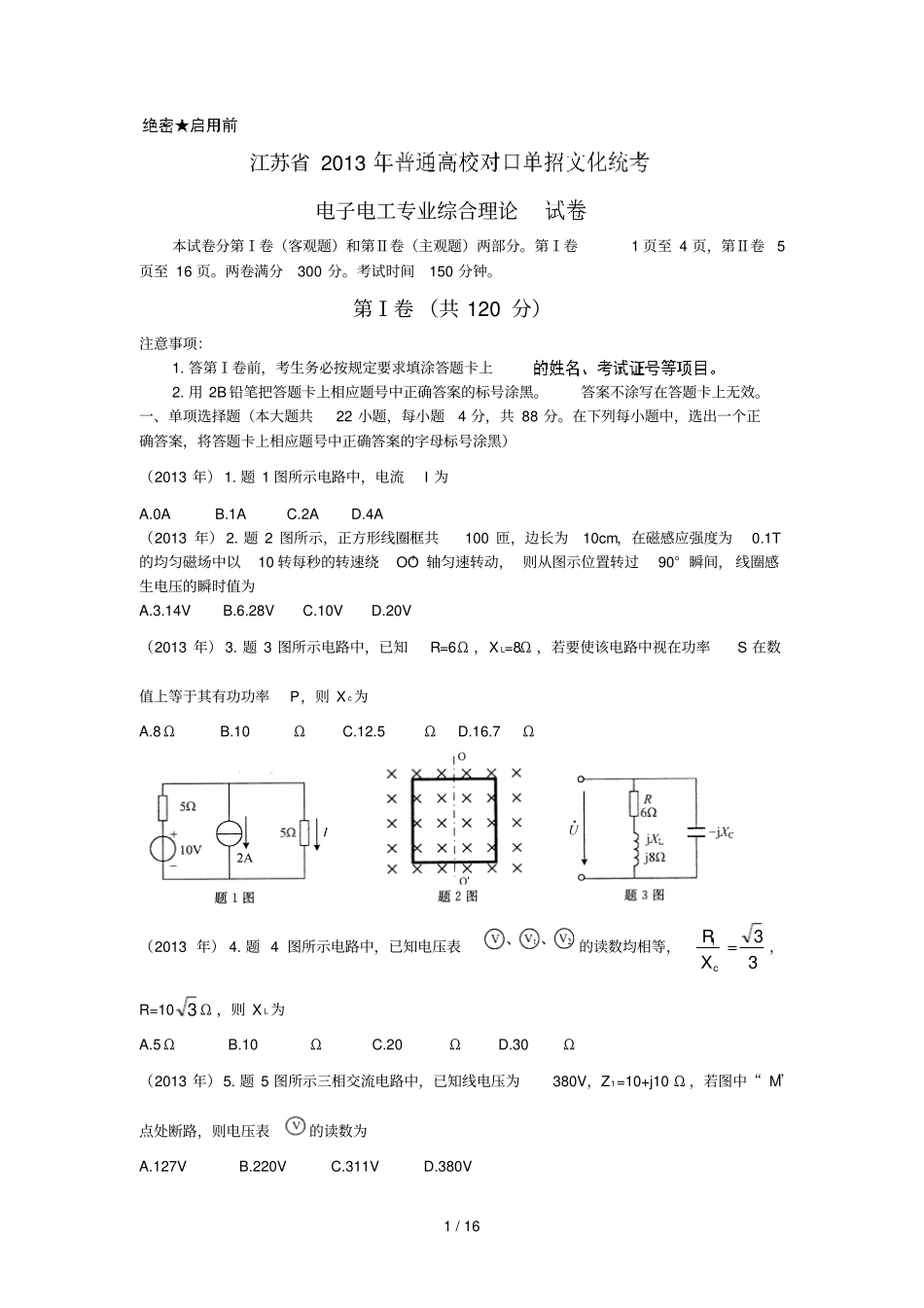

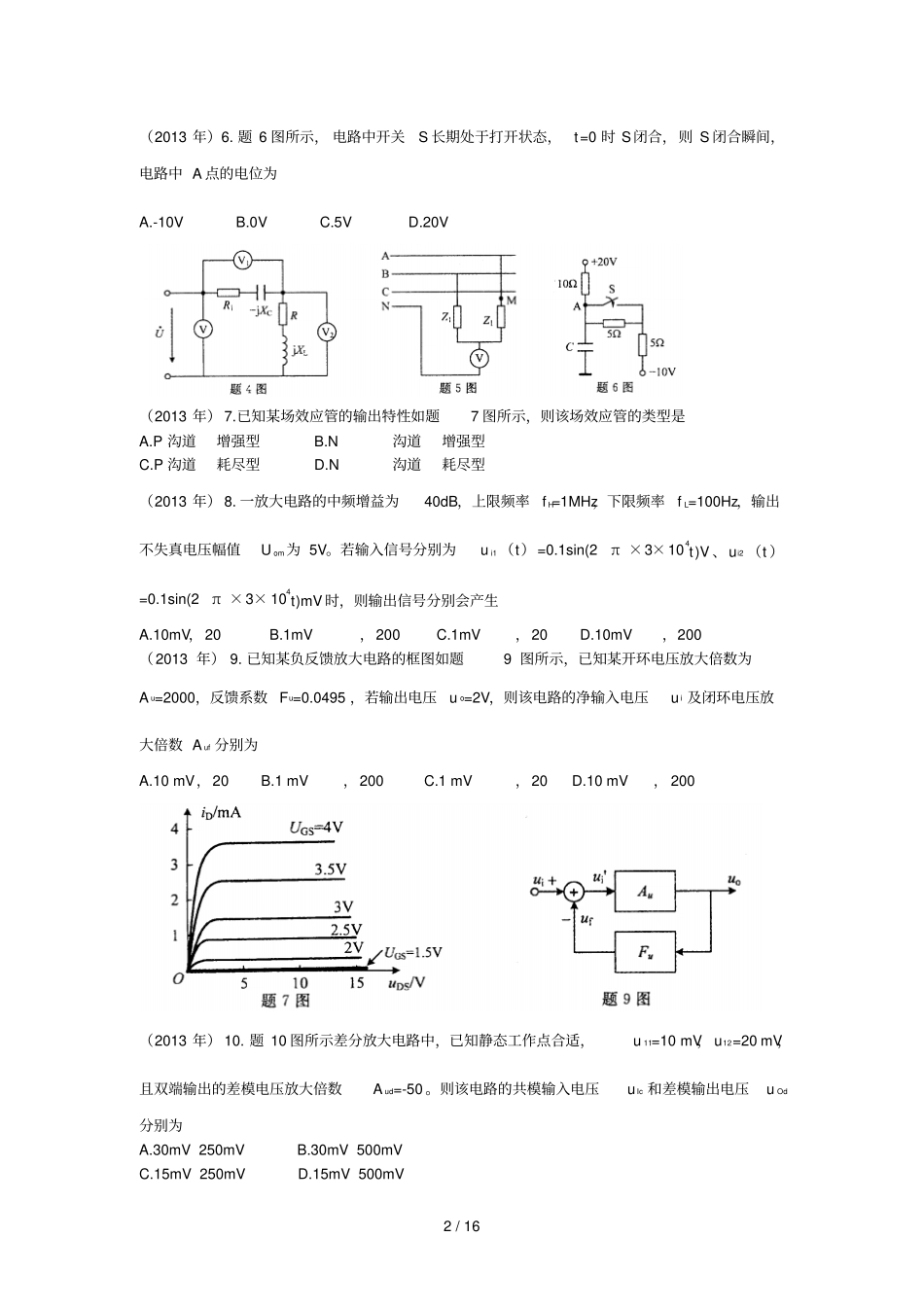

1 / 16 江苏省 2013电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1 页至 4 页，第Ⅱ卷5页至 16 页。两卷满分300 分。考试时间150 分钟。第Ⅰ卷 （共 120 分）注意事项：1. 答第Ⅰ卷前，考生务必按规定要求填涂答题卡上2. 用 2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。答案不涂写在答题卡上无效。一、单项选择题（本大题共22 小题，每小题4 分，共 88 分。在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）（2013 年） 1. 题 1 图所示电路中，电流I 为A.0A B.1A C.2A D.4A （2013 年） 2. 题 2 图所示，正方形线圈框共100 匝，边长为10cm，在磁感应强度为0.1T的均匀磁场中以10 转每秒的转速绕OO′ 轴匀速转动， 则从图示位置转过90° 瞬间， 线圈感生电压的瞬时值为A.3.14V B.6.28V C.10V D.20V （2013 年） 3. 题 3 图所示电路中，已知R=6Ω ，X L=8Ω ，若要使该电路中视在功率S 在数值上等于其有功功率P，则 X c为A.8 Ω B.10Ω C.12.5Ω D.16.7Ω（2013 年） 4. 题 4 图所示电路中，已知电压表的读数均相等，331cXR，R=10 3 Ω ，则 X L 为A.5 Ω B.10Ω C.20Ω D.30Ω（2013 年）5. 题 5 图所示三相交流电路中，已知线电压为380V，Z1=10+j10 Ω ，若图中“ M”点处断路，则电压表的读数为A.127V B.220V C.311V D.380V 2 / 16 （2013 年）6. 题 6 图所示， 电路中开关S 长期处于打开状态，t=0 时 S闭合，则 S 闭合瞬间，电路中 A 点的电位为A.-10V B.0V C.5V D.20V （2013 年） 7.已知某场效应管的输出特性如题7 图所示，则该场效应管的类型是A.P 沟道增强型 B.N沟道增强型C.P 沟道耗尽型 D.N沟道耗尽型（2013 年） 8. 一放大电路的中频增益为40dB，上限频率f H=1MHz，下限频率f L=100Hz，输出不失真电压幅值U om为 5V。若输入信号分别为u i1 （t）=0.1sin(2π ×3×104t)V 、ui2 （t ）=0.1sin(2π ×3× 104t)mV 时，则输出信号分别会产生A.10mV，20 B.1mV，200 C.1mV，20 D.10mV，200 （2013 年） 9. 已知某负反馈放大电路的框图如题9 图所示，已知某开环电压放大倍数为A u=2000，反馈系数 Fu=0.0495 ，若输出电压u o=2V，则该电路的净输入电压u i 及闭环电压放大倍数 A uf 分别为A.10 mV，20 B.1 mV，20...
