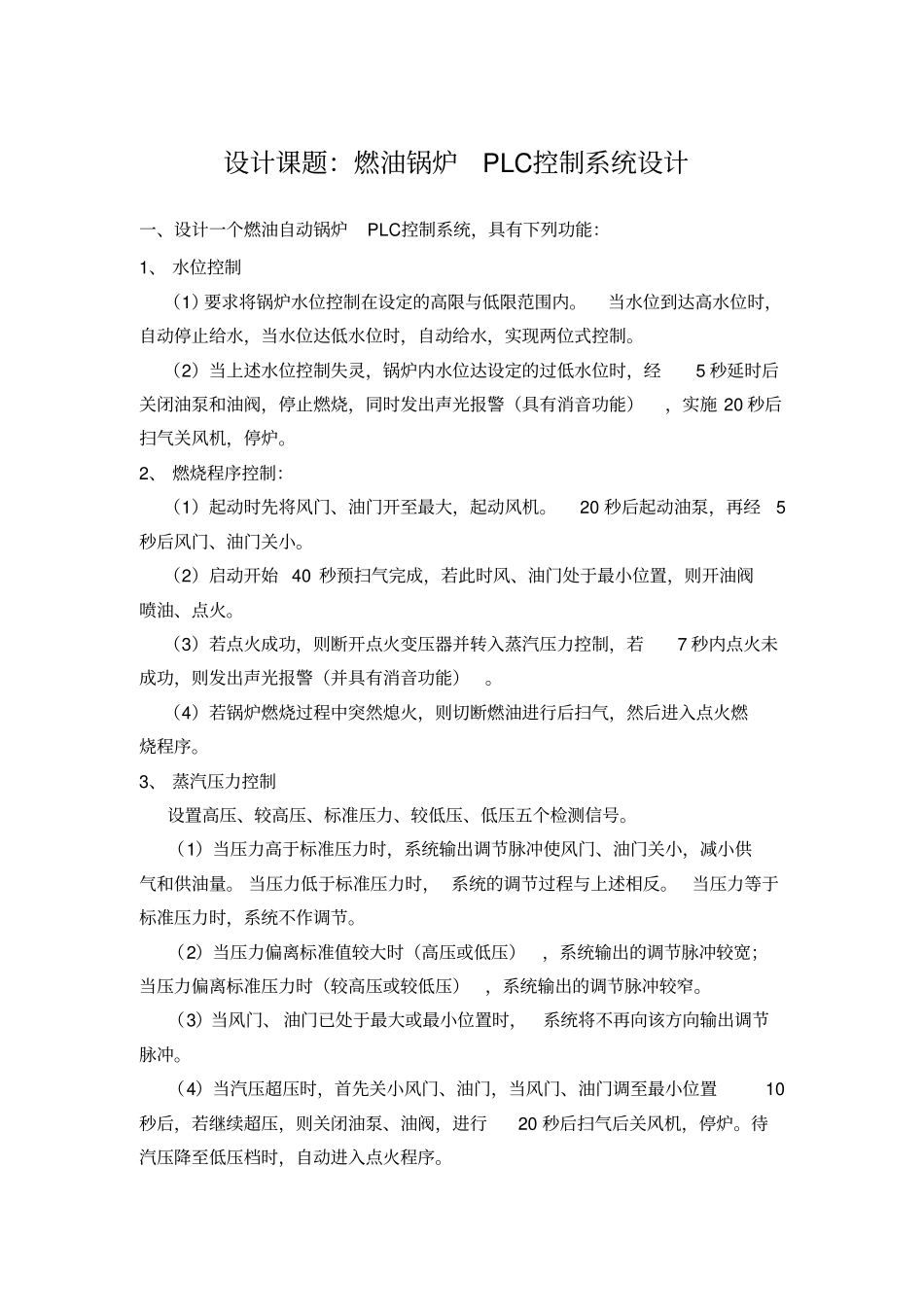

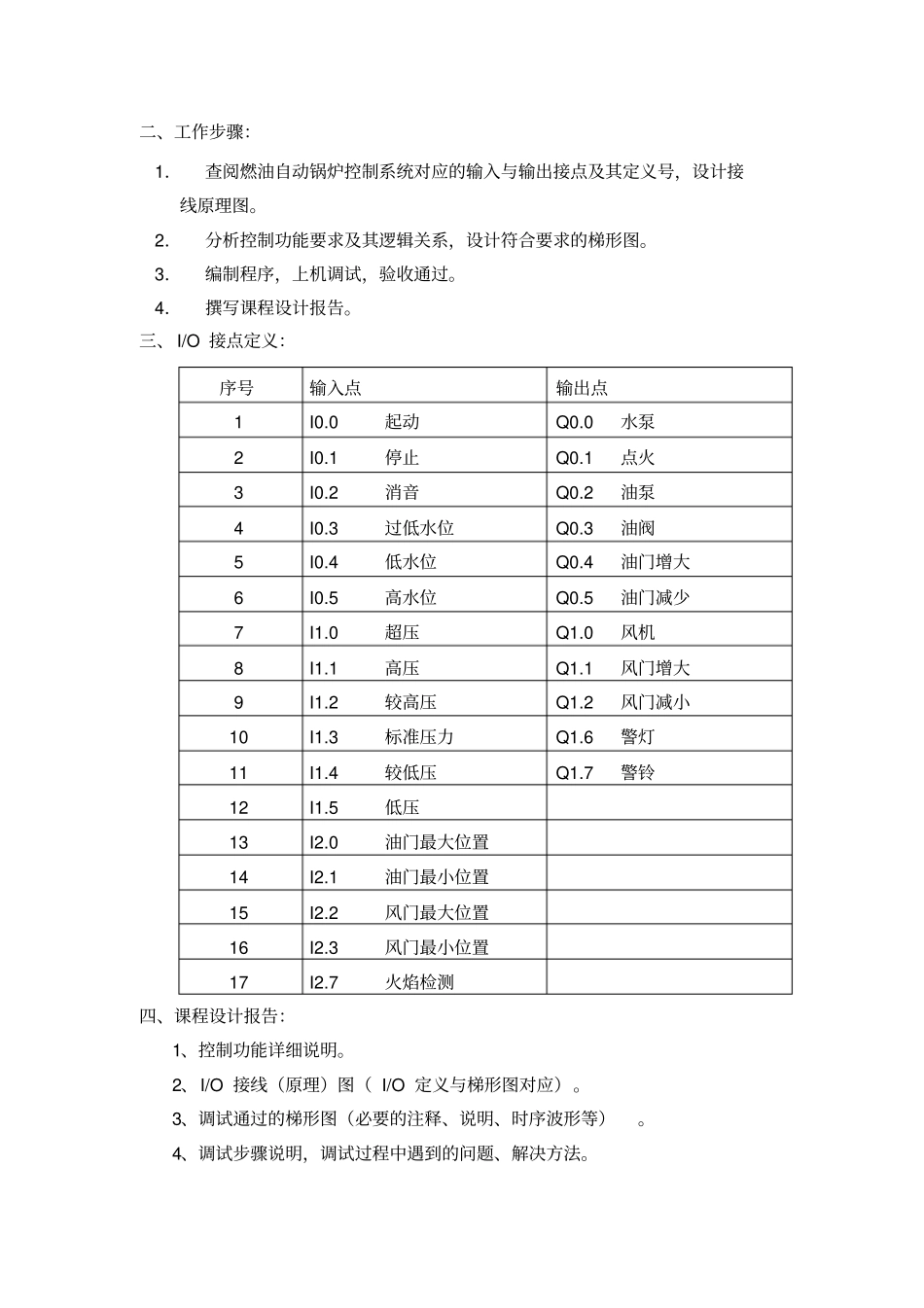

你江苏科技大学课程实践报告设计题目 : plc 课程报告设计时间2015-11-9 至2015-11-13 学院 (系): 电信学院专业班级 :学生姓名 : 尹正茂学号指导老师：齐亮设计课题：燃油锅炉PLC控制系统设计一、设计一个燃油自动锅炉PLC控制系统，具有下列功能：1、 水位控制（1）要求将锅炉水位控制在设定的高限与低限范围内。当水位到达高水位时，自动停止给水，当水位达低水位时，自动给水，实现两位式控制。（2）当上述水位控制失灵，锅炉内水位达设定的过低水位时，经5 秒延时后关闭油泵和油阀，停止燃烧，同时发出声光报警（具有消音功能），实施 20 秒后扫气关风机，停炉。2、 燃烧程序控制：（1）起动时先将风门、油门开至最大，起动风机。20 秒后起动油泵，再经5秒后风门、油门关小。（2）启动开始 40 秒预扫气完成，若此时风、油门处于最小位置，则开油阀喷油、点火。（3）若点火成功，则断开点火变压器并转入蒸汽压力控制，若7 秒内点火未成功，则发出声光报警（并具有消音功能）。（4）若锅炉燃烧过程中突然熄火，则切断燃油进行后扫气，然后进入点火燃烧程序。3、 蒸汽压力控制设置高压、较高压、标准压力、较低压、低压五个检测信号。（1）当压力高于标准压力时，系统输出调节脉冲使风门、油门关小，减小供气和供油量。 当压力低于标准压力时， 系统的调节过程与上述相反。当压力等于标准压力时，系统不作调节。（2）当压力偏离标准值较大时（高压或低压），系统输出的调节脉冲较宽；当压力偏离标准压力时（较高压或较低压），系统输出的调节脉冲较窄。（3）当风门、 油门已处于最大或最小位置时，系统将不再向该方向输出调节脉冲。（4）当汽压超压时，首先关小风门、油门，当风门、油门调至最小位置10秒后，若继续超压，则关闭油泵、油阀，进行20 秒后扫气后关风机，停炉。待汽压降至低压档时，自动进入点火程序。二、工作步骤：1．查阅燃油自动锅炉控制系统对应的输入与输出接点及其定义号，设计接线原理图。2．分析控制功能要求及其逻辑关系，设计符合要求的梯形图。3．编制程序，上机调试，验收通过。4．撰写课程设计报告。三、 I/O 接点定义：序号输入点输出点1 I0.0 起动Q0.0 水泵2 I0.1 停止Q0.1 点火3 I0.2 消音Q0.2 油泵4 I0.3 过低水位Q0.3 油阀5 I0.4 低水位Q0.4 油门增大6 I0.5 高水位Q0.5 油门减少7 I1.0 超压Q1.0 风机8 I1.1 高压Q1.1 风门增大9 I1.2 较高压Q1.2 风门减小10 I...
