2024年石油管道智能巡检APP系统设计方案VIP免费

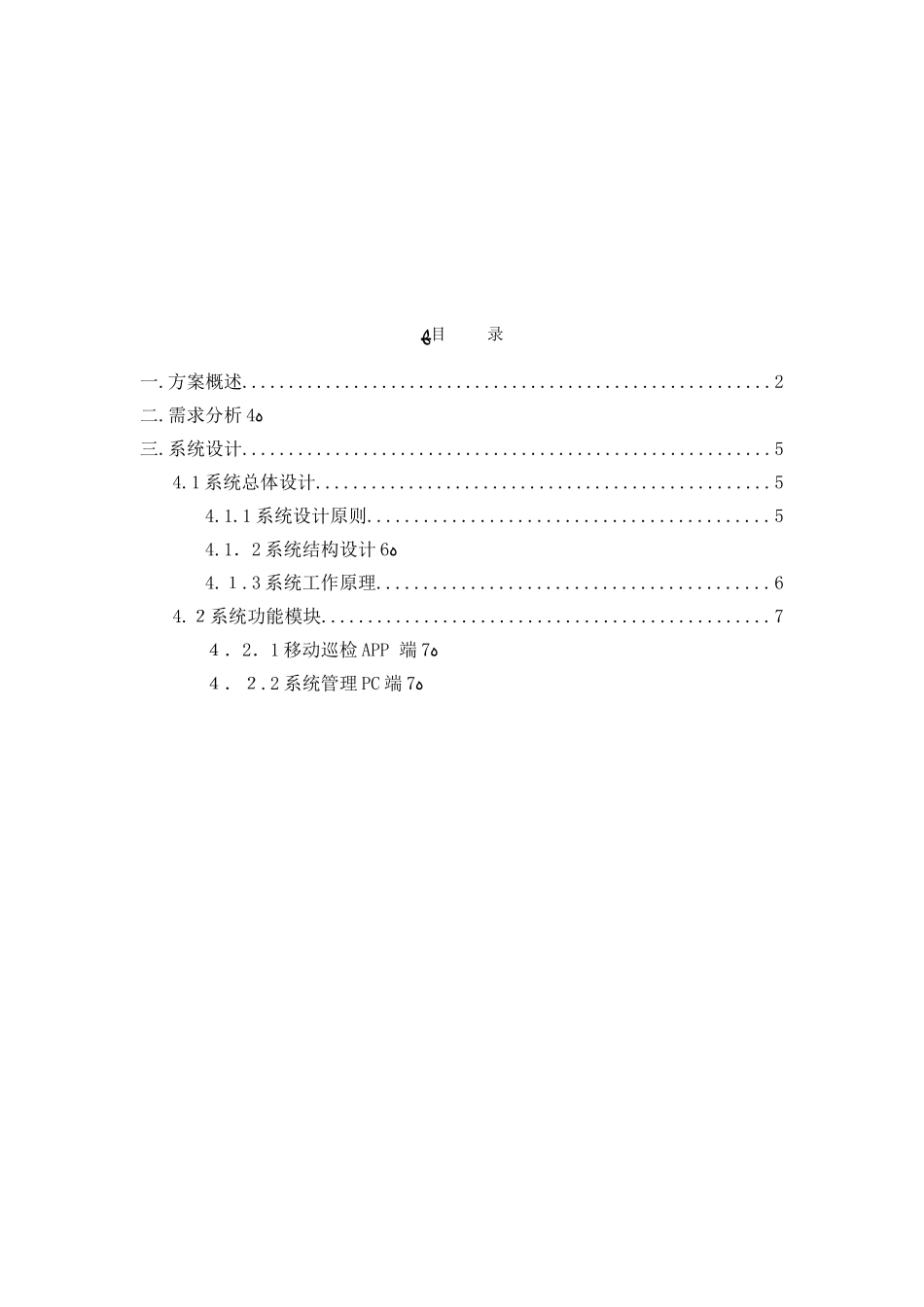

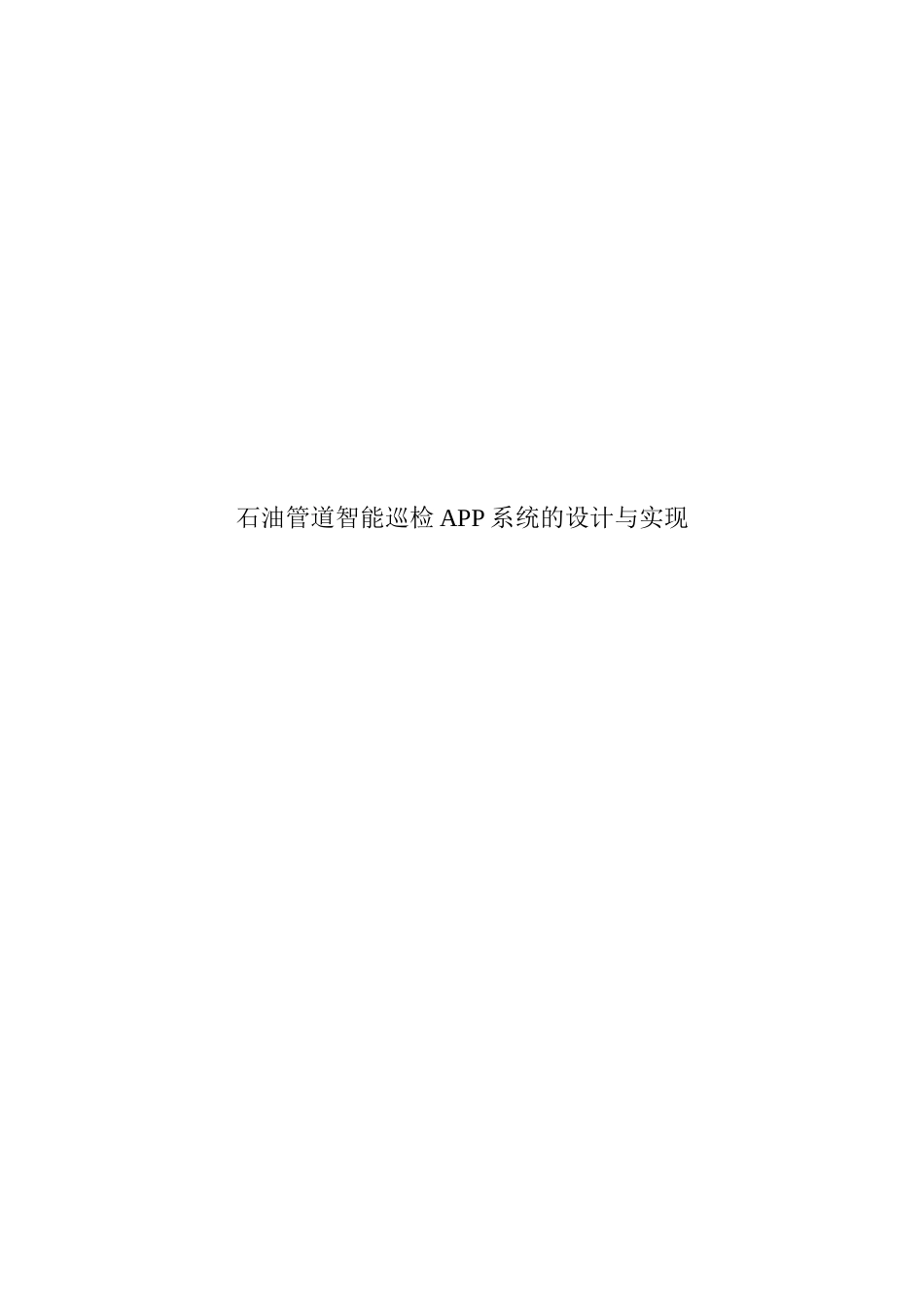

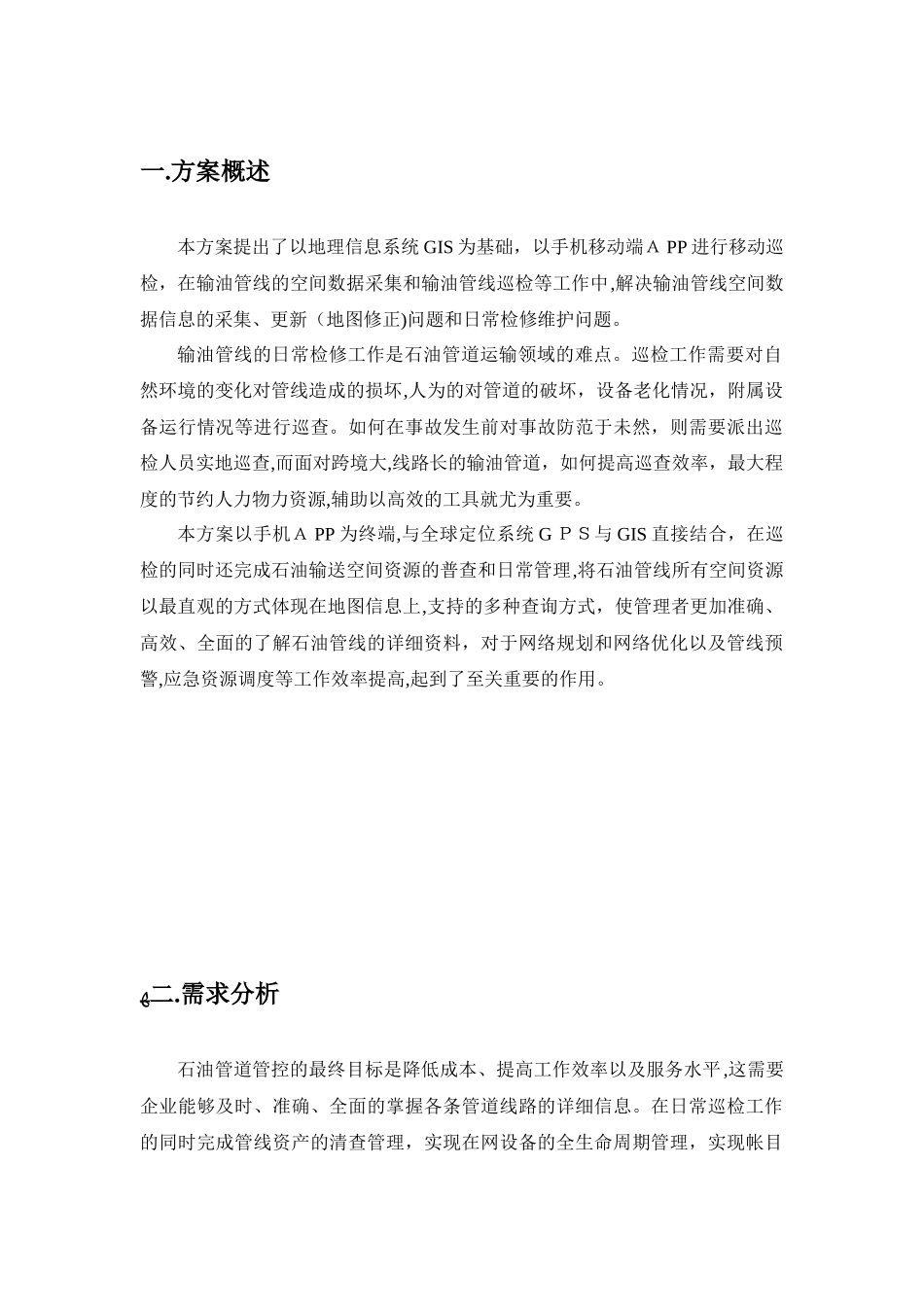

石油管道智能巡检APP系统的设计与实现ﻬ目录一.方案概述.........................................................2二.需求分析ﻩ4三.系统设计.........................................................54.1系统总体设计.................................................54.1.1系统设计原则...........................................54.1．2系统结构设计ﻩ64.１.3系统工作原理..........................................64.２系统功能模块................................................7４．2．1移动巡检APP端ﻩ7４．２.2系统管理PC端ﻩ7一.方案概述本方案提出了以地理信息系统GIS为基础，以手机移动端ＡPP进行移动巡检，在输油管线的空间数据采集和输油管线巡检等工作中,解决输油管线空间数据信息的采集、更新（地图修正)问题和日常检修维护问题。输油管线的日常检修工作是石油管道运输领域的难点。巡检工作需要对自然环境的变化对管线造成的损坏,人为的对管道的破坏，设备老化情况，附属设备运行情况等进行巡查。如何在事故发生前对事故防范于未然，则需要派出巡检人员实地巡查,而面对跨境大,线路长的输油管道，如何提高巡查效率，最大程度的节约人力物力资源,辅助以高效的工具就尤为重要。本方案以手机ＡPP为终端,与全球定位系统GＰＳ与GIS直接结合，在巡检的同时还完成石油输送空间资源的普查和日常管理,将石油管线所有空间资源以最直观的方式体现在地图信息上,支持的多种查询方式，使管理者更加准确、高效、全面的了解石油管线的详细资料，对于网络规划和网络优化以及管线预警,应急资源调度等工作效率提高,起到了至关重要的作用。ﻬ二.需求分析石油管道管控的最终目标是降低成本、提高工作效率以及服务水平,这需要企业能够及时、准确、全面的掌握各条管道线路的详细信息。在日常巡检工作的同时完成管线资产的清查管理，实现在网设备的全生命周期管理，实现帐目与实物一致，对石油传输实现实时综合信息的掌握。石油管道智能巡检系统的构建目标是通过油气管道智能巡检开发,实现对石油管道的巡检的实时,快捷，准确的巡检，从而使得巡检的效率提高。因此，石油管道智能巡检系统需要实现的功能为：①准确的定位移动,确保信息准确全面。对于石油管道巡检人员的当前位置进行准确的定位,另外实现了对于地图中的石油管道，设备等的信息实现全面的双向的查询;②对于石油管道日常的巡检计划以及巡检人员能够方便管理。③石油管道智能巡检系统能够实现对于信息的实时的传输，及时迅速的响应预警。巡检人员对现场进行拍照、位置上传、问题记录等数据采集，向数据中心的服务器进行实时的传输，同时,数据中心能够对巡检数据进行及时的处理。④石油管道智能巡检系统的安全性要求。石油管道系统应该满足实用性与先进性的要求,能够尽可能确保运行的可靠安全。通过登录时身份验证和不同用户设置不同访问权限的方式，保证系统的运行安全。对系统全部数据进行加密处理，通过远程数据库备份数据中心的数据,从而确保数据的安全以及系统的可靠稳定。ﻬ三.系统设计3.1系统总体设计３.1.1系统设计原则石油管道智能巡检系统的设计要对野外的恶劣的工作环境进行充分的考虑，同时，充分结合ＧＩS庞大的数据优势,基于此,石油管道智能巡检系统的设计需要满足以下的原则：①石油管道巡检系统要满足实效性的要求。巡检过程中,巡检人员使用的移动手机APP端能够对于巡检人员进行实时的准确的定位,一旦填报完毕巡检的结果,那么可以及时的把数据传回，供给数据中心的人员进行查看,从而能够对油气管道突发的恶劣的事件进行应对等。②石油管道智能巡检系统满足可扩展性的要求。基于面向对象的设计理念，对于各个功能模块以及数据模块通过分层架构的技术进行开发，并且,利用接口实现了各层之间的交互，最终实现了对于数据以及业务逻辑的整体的开发。③石油管道智能巡检系统要具有良好的开放性。系统保证与外界信息的沟通,提高一系列开发用户接口。④石油管道智能巡检系统要具有高安全性。安全性是系统持续运行的保证，系统可以从用户的访问权限、安全访问控制、数据备份、恶意攻击等方面都要考虑。通过身...
