分体空调施工工法VIP免费

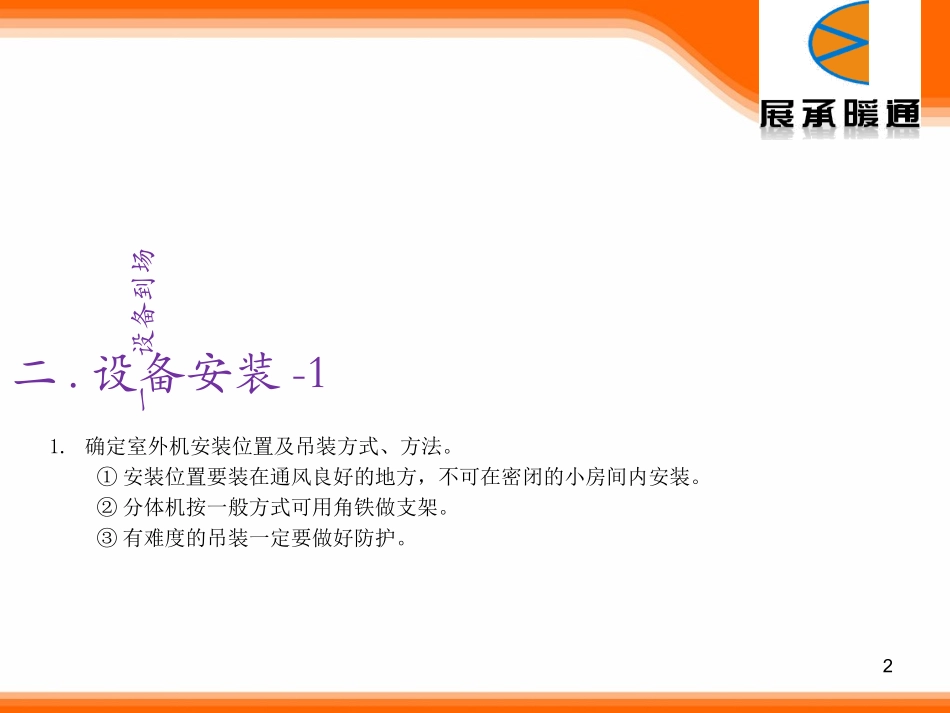

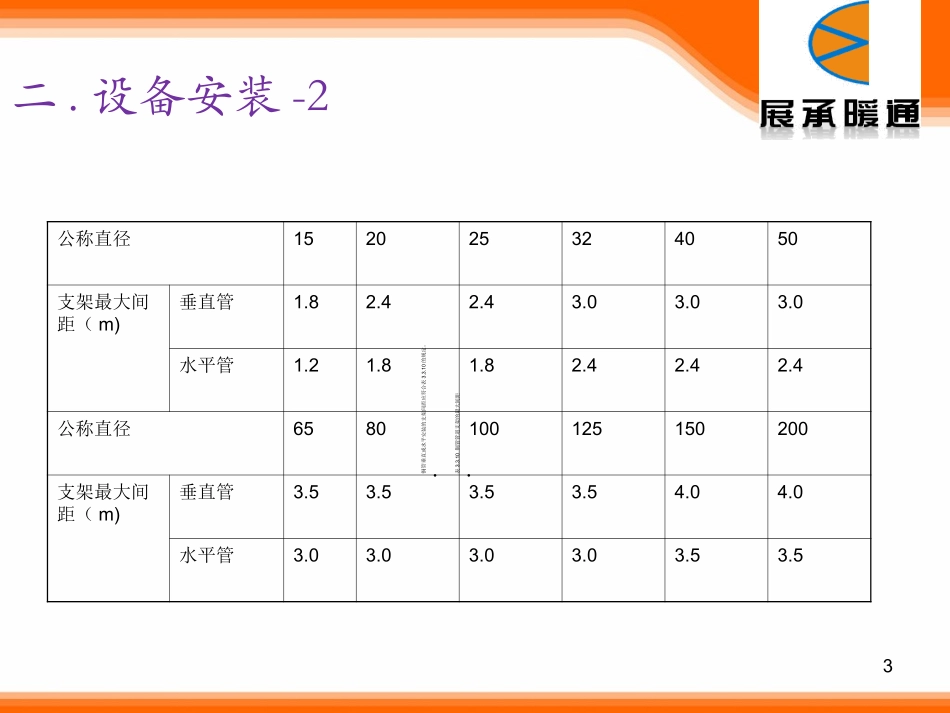

分体空调施工工法一.设备到场1.检查送货清单与货物是否一致（数量、规格）。2.开箱检查设备有无损坏现像。3.收集产品合格证、说明书等随设备附带附件，。仔细查看小部件与说明书是否一致。（应有专人负责）4.测量配管管径是否与所提供设备资料一致。二.设备安装-11.确定室外机安装位置及吊装方式、方法。①安装位置要装在通风良好的地方，不可在密闭的小房间内安装。②分体机按一般方式可用角铁做支架。③有难度的吊装一定要做好防护。2•铜管垂直或水平安装的支架间距应符合表3.3.10的规定。•表3.3.10铜管管道支架的最大间距公称直径152025324050支架最大间距（m)垂直管1.82.42.43.03.03.0水平管1.21.81.82.42.42.4公称直径6580100125150200支架最大间距（m)垂直管3.53.53.53.54.04.0水平管3.03.03.03.03.53.53二.设备安装-22.吸顶机吊装位置、方式确定：①室内机的安装一般都是做吊顶的屋间内安装，安装时要和装修配合做。②根据安装房间确定分体机的位置，吸顶机一般是安装在房间的中心位置。（要跟业主确定）③我们可以确定房间的中心位置，也就是四块吊顶盖板的中心，然后用定位纸板的中心与房间位置的中心重合，分体机的四个吊点就可确定。④吊丝我们用M10的螺杆，吊杆的长度=层高（4.8m)-吊顶高度(2.7m)=2.1m+膨胀丝内部长度（0.04m)-室内机吊孔下部长度（0.136m)=2.08m。安装以后可根据实际情况对吊丝进行调节！4二.设备安装-3三、铜管配管1.铜管在买的时候应立即用胶布把口封上，防止灰尘进入铜管，测量出实际配管长度，留足余量。2.室内机配管：①配管之前应把保温管套上，接口处用胶水粘接。②取下室内机的那子（一种内丝螺帽）套在铜管上，然后扩喇叭口。（室内、外机一样)③把用割刀下料的端口用平锉锉平，不能倾斜。再用圆锉把铜管口内边的凹凸锉掉，用手摸着平滑为标准。④淬火：用氧气和乙炔（或液化气）把喇叭口烧红即好。⑤涂上冷冻油与设备进行联接。5四、配电接线⒈依据配线图：6五、冷凝水排水⒈吸顶机内设排水泵，因为室内机排水口一般都低于墙壁上的开孔位置。⒉可以把排管做的“”,上边做成三通排气罩。⒊不同机型排水高度依据说明书。7六、保温⒈铜管保温厚度：２cm⒉冷凝水管保温度：１cm七、调试-11.首先要测试接线是否正确，及电压是否正常。、2.确定铜管不会漏汽：①用氟利昂气瓶来测试铜管的接口处是否有漏气。②排除铜管内的空气。③将氟瓶接上黄色管，将双表上的红色或蓝色管接在高压或低压侧，用手压挤另外一个接口，将气压出，直到手感觉有凉气排出为止；把室外机的两个截止阀打开。3.开机试运行：①查看系统内的压力、电流是否正常。②观察制冷、制热效果是否理想．进行调整！8如果空调制冷或制热效果不好时，我们要往系统中加氟。①如何确定系统中需要加氟呢？首先我们可以看制冷或制热效果；其次我们可以看双表压力，（制冷状况下）低压侧压力为4公斤左右，高压侧为18公斤左右；季节转换期间，低压侧压力为4公斤左右，高压侧为8公斤左（制热状况下）度比低压侧为20公斤左右，高压侧为24公斤左右；再次，可以看电流值是否正常；②如何加氟？首先要将氟瓶上的阀处于关断状态，双表的高低压截止阀也要处于关断状态；其次将双表上的。黄色管接氟瓶（中压管），蓝色管接低压侧，红色管接高压侧；然后，打开阀瓶阀门和双表上蓝色侧截止阀，红色侧阀门不要开将氟加到压力正常为准；最后，将阀瓶阀门和双表上蓝色侧截止阀关断；9七、调试-2八、分体机调试问题分析-11.员工休息室分体机：①系统排空后不能启动，经打开室外箱检查发现有故障报警，故障报警是电源线相序接反、接错。②经查看发现零线接在了火线端子上，主要是从室内机到室外之间出错，因为室内机一切正常。③把电线调换以后，分体机运行正常。2.二楼办公室３号分体机：①发现分体机压缩机不能启动，有低压保护报警；室外启动后风扇转动时响声过大。②发现压缩机低压保护，经排除铜管管路和接口漏点，再加氟利昂，压缩机启动，但室外机风扇太响。③经开箱检查发现室外机外壳有被撞的痕迹，而且可能有铜管破损的现像，把室外机的外壳重新安装后，分体机正常启动。103.二楼3、４号分体机安...
