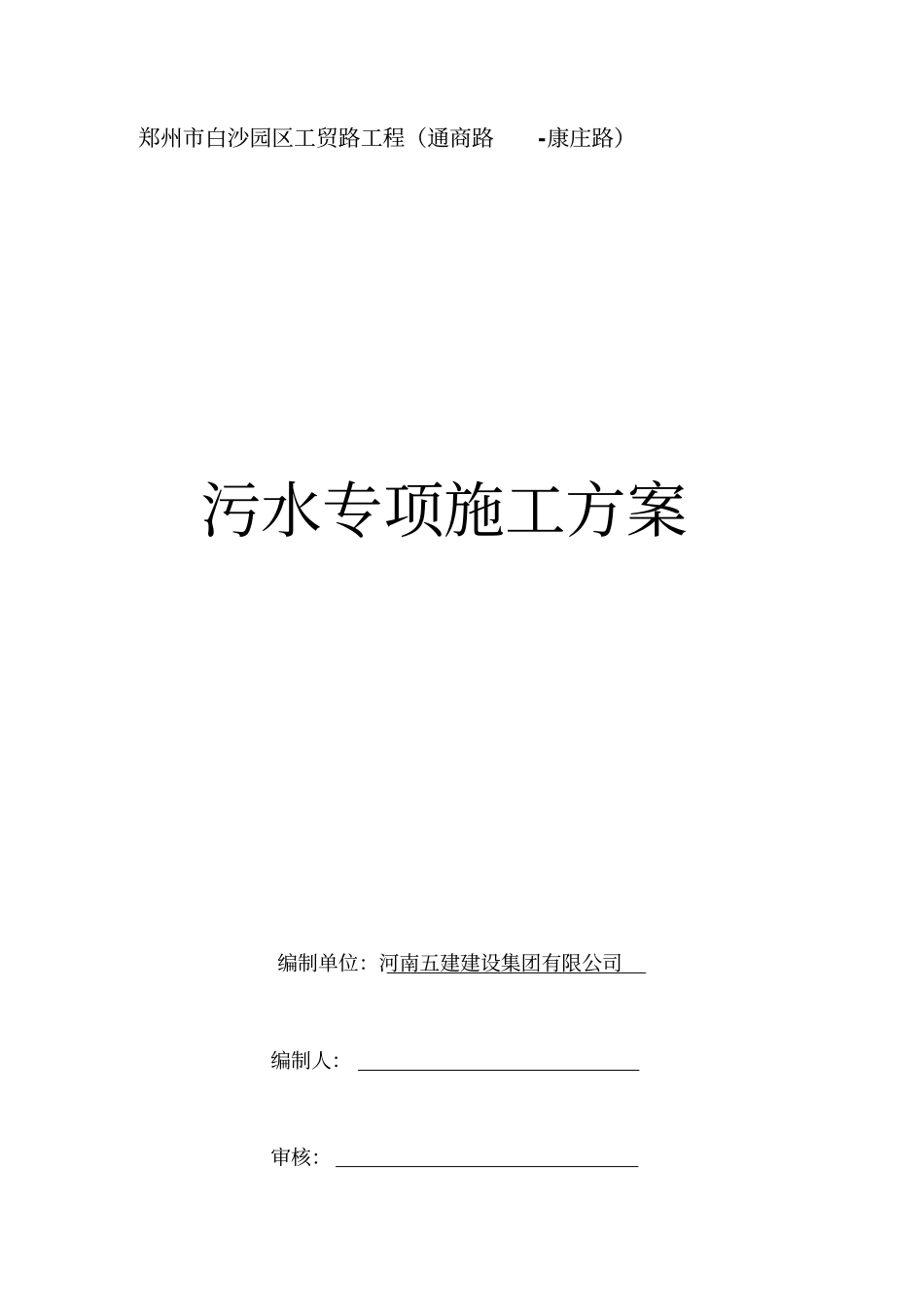

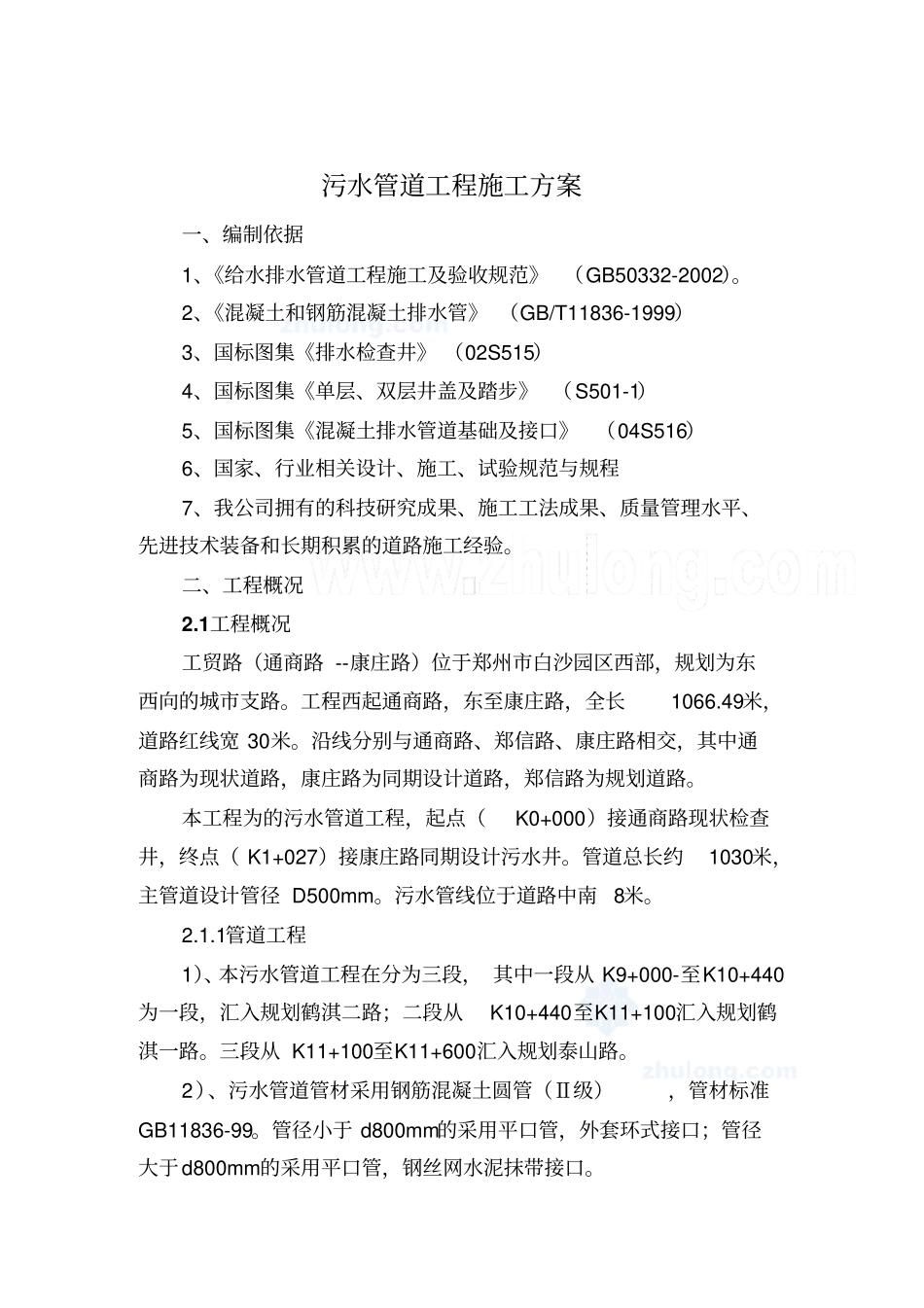

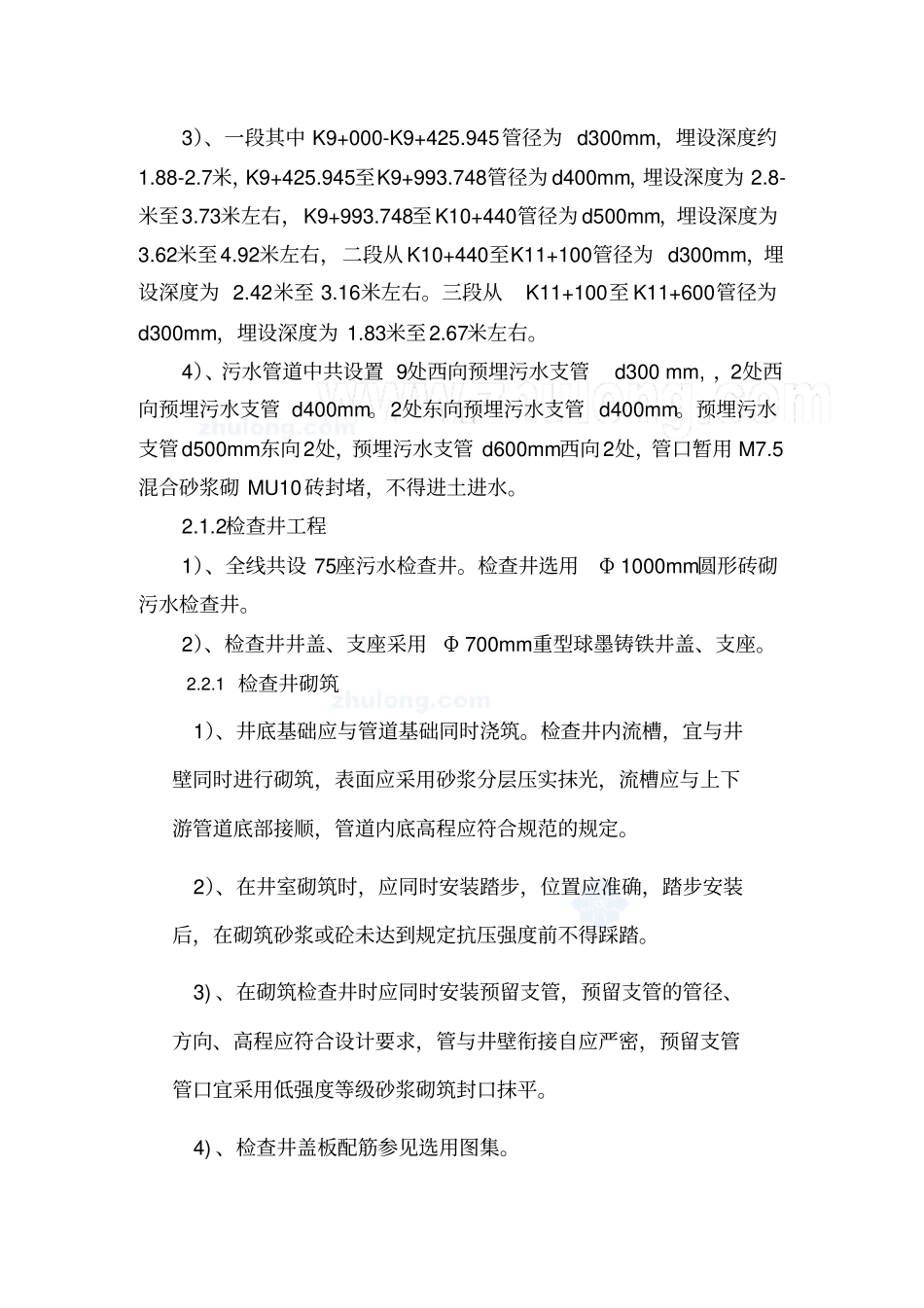

郑州市白沙园区工贸路工程（通商路-康庄路）污水专项施工方案编制单位：河南五建建设集团有限公司编制人：审核：污水管道工程施工方案一、编制依据1、《给水排水管道工程施工及验收规范》 （GB50332-2002）。2、《混凝土和钢筋混凝土排水管》 （GB/T11836-1999）3、国标图集《排水检查井》 （02S515）4、国标图集《单层、双层井盖及踏步》 （S501-1）5、国标图集《混凝土排水管道基础及接口》（04S516）6、国家、行业相关设计、施工、试验规范与规程7、我公司拥有的科技研究成果、施工工法成果、质量管理水平、先进技术装备和长期积累的道路施工经验。二、工程概况2.1工程概况工贸路（通商路 --康庄路）位于郑州市白沙园区西部，规划为东西向的城市支路。工程西起通商路，东至康庄路，全长1066.49米，道路红线宽 30米。沿线分别与通商路、郑信路、康庄路相交，其中通商路为现状道路，康庄路为同期设计道路，郑信路为规划道路。本工程为的污水管道工程，起点（K0+000）接通商路现状检查井，终点（ K1+027）接康庄路同期设计污水井。管道总长约1030米，主管道设计管径 D500mm。污水管线位于道路中南8米。2.1.1管道工程1）、本污水管道工程在分为三段， 其中一段从 K9+000-至K10+440为一段，汇入规划鹤淇二路；二段从K10+440至K11+100汇入规划鹤淇一路。三段从 K11+100至K11+600汇入规划泰山路。2）、污水管道管材采用钢筋混凝土圆管（Ⅱ级），管材标准GB11836-99。管径小于 d800mm的采用平口管，外套环式接口；管径大于d800mm的采用平口管，钢丝网水泥抹带接口。3）、一段其中 K9+000-K9+425.945管径为 d300mm，埋设深度约1.88-2.7米，K9+425.945至K9+993.748管径为 d400mm，埋设深度为 2.8-米至3.73米左右，K9+993.748至K10+440管径为 d500mm，埋设深度为3.62米至4.92米左右，二段从 K10+440至K11+100管径为 d300mm，埋设深度为 2.42米至 3.16米左右。三段从K11+100至 K11+600管径为d300mm，埋设深度为 1.83米至2.67米左右。4）、污水管道中共设置 9处西向预埋污水支管d300 mm, ，2处西向预埋污水支管 d400mm。2处东向预埋污水支管 d400mm。预埋污水支管d500mm东向2处，预埋污水支管 d600mm西向2处，管口暂用 M7.5混合砂浆砌 MU10砖封堵，不得进土进水。2.1.2检查井工程1）、全线共设 75座污水检查井。检查井选用Φ 1000mm圆形砖砌污水检查井。2）、检查井井盖、支座采用Φ 700mm重型球墨铸铁井盖、支座。2.2.1 ...
