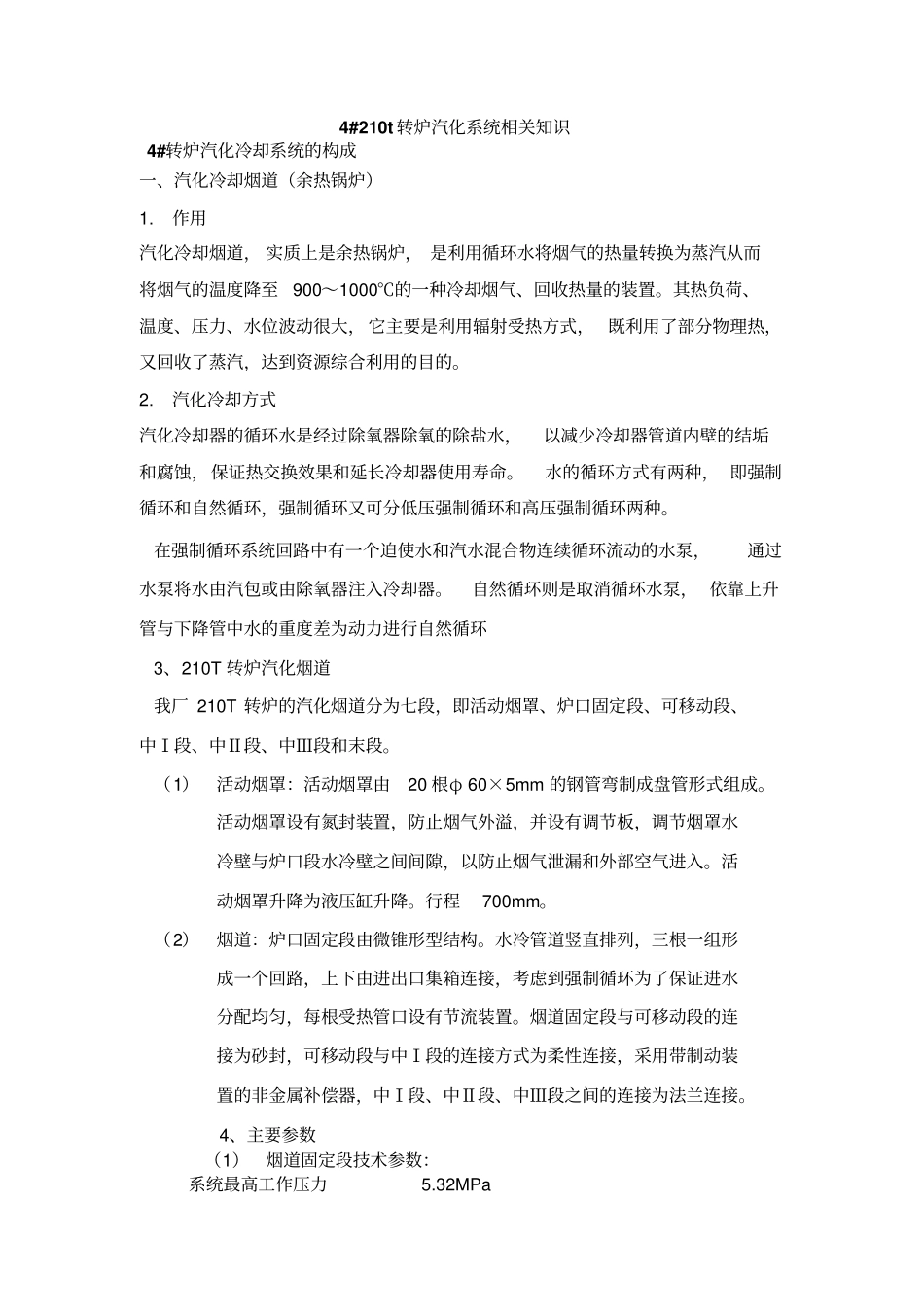

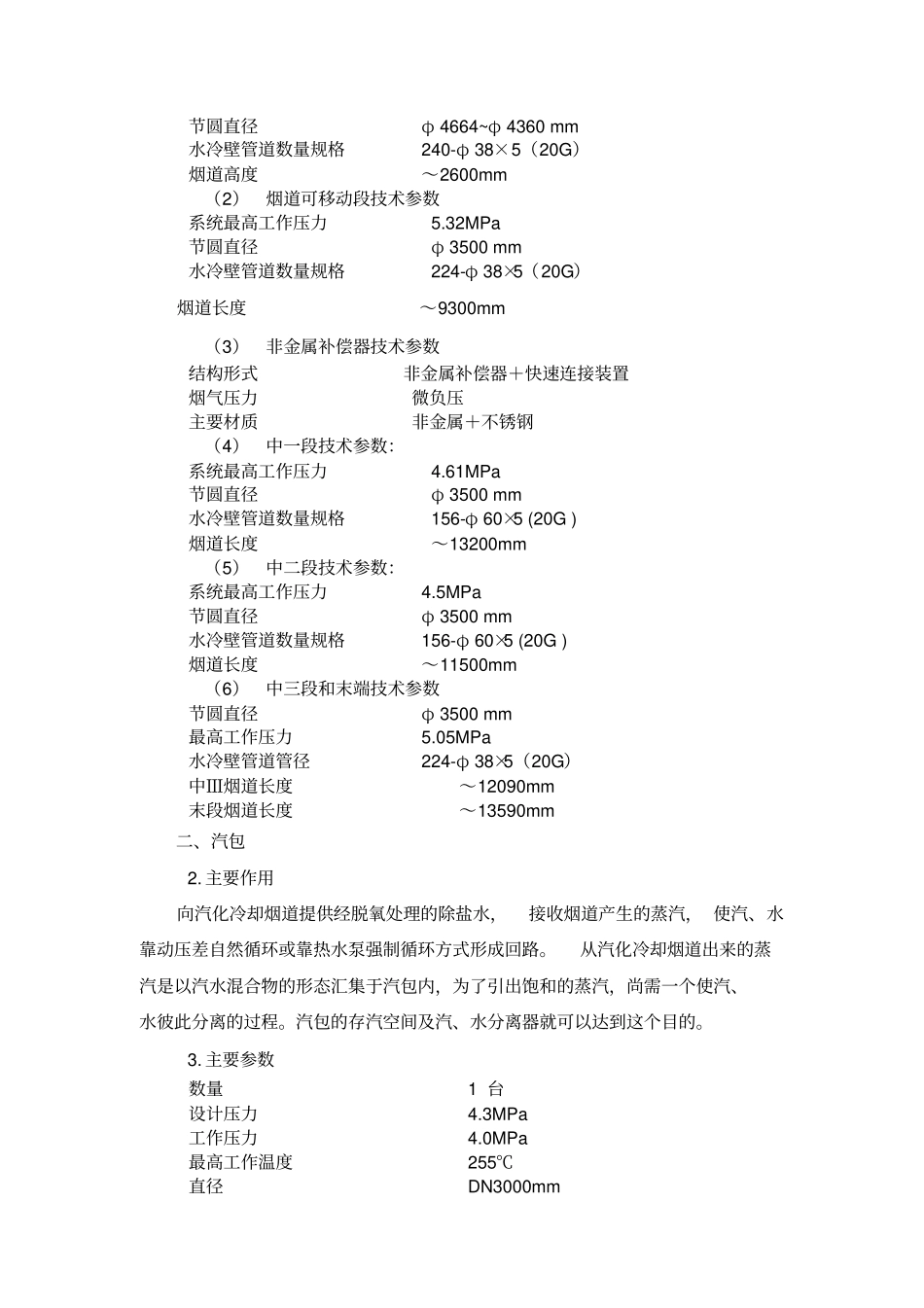

4#210t 转炉汽化系统相关知识4#转炉汽化冷却系统的构成一、汽化冷却烟道（余热锅炉）1.作用汽化冷却烟道， 实质上是余热锅炉， 是利用循环水将烟气的热量转换为蒸汽从而将烟气的温度降至900～1000℃的一种冷却烟气、回收热量的装置。其热负荷、温度、压力、水位波动很大， 它主要是利用辐射受热方式， 既利用了部分物理热，又回收了蒸汽，达到资源综合利用的目的。2.汽化冷却方式汽化冷却器的循环水是经过除氧器除氧的除盐水，以减少冷却器管道内壁的结垢和腐蚀，保证热交换效果和延长冷却器使用寿命。水的循环方式有两种， 即强制循环和自然循环，强制循环又可分低压强制循环和高压强制循环两种。在强制循环系统回路中有一个迫使水和汽水混合物连续循环流动的水泵，通过水泵将水由汽包或由除氧器注入冷却器。自然循环则是取消循环水泵， 依靠上升管与下降管中水的重度差为动力进行自然循环3、210T 转炉汽化烟道我厂 210T 转炉的汽化烟道分为七段，即活动烟罩、炉口固定段、可移动段、中Ⅰ段、中Ⅱ段、中Ⅲ段和末段。（1）活动烟罩：活动烟罩由20 根φ 60×5mm 的钢管弯制成盘管形式组成。活动烟罩设有氮封装置，防止烟气外溢，并设有调节板，调节烟罩水冷壁与炉口段水冷壁之间间隙，以防止烟气泄漏和外部空气进入。活动烟罩升降为液压缸升降。行程700mm。（2）烟道：炉口固定段由微锥形型结构。水冷管道竖直排列，三根一组形成一个回路，上下由进出口集箱连接，考虑到强制循环为了保证进水分配均匀，每根受热管口设有节流装置。烟道固定段与可移动段的连接为砂封，可移动段与中Ⅰ段的连接方式为柔性连接，采用带制动装置的非金属补偿器，中Ⅰ段、中Ⅱ段、中Ⅲ段之间的连接为法兰连接。4、主要参数（1）烟道固定段技术参数：系统最高工作压力5.32MPa 节圆直径φ 4664~φ 4360 mm 水冷壁管道数量规格240-φ 38×5（20G）烟道高度～2600mm （2）烟道可移动段技术参数系统最高工作压力5.32MPa 节圆直径φ 3500 mm 水冷壁管道数量规格224-φ 38×5（20G）烟道长度～9300mm （3）非金属补偿器技术参数结构形式非金属补偿器＋快速连接装置烟气压力微负压主要材质非金属＋不锈钢（4）中一段技术参数：系统最高工作压力4.61MPa 节圆直径φ 3500 mm 水冷壁管道数量规格156-φ 60×5 (20G ) 烟道长度～13200mm （5）中二段技术参数：系统最高工作压力4.5MPa 节圆直径φ 3500 mm 水冷壁管道数量规格156-φ 60×5 (20...
