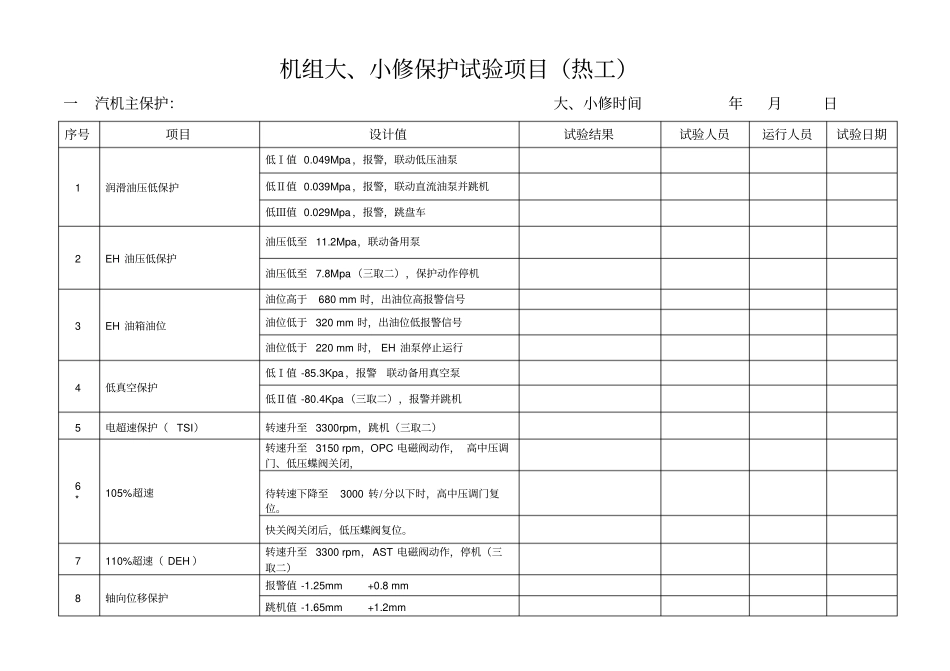

机组大、小修保护试验项目（热工）一汽机主保护：大、小修时间年月日序号项目设计值试验结果试验人员运行人员试验日期1 润滑油压低保护低Ⅰ值 0.049Mpa ，报警，联动低压油泵低Ⅱ值 0.039Mpa ，报警，联动直流油泵并跳机低Ⅲ值 0.029Mpa ，报警，跳盘车2 EH 油压低保护油压低至 11.2Mpa，联动备用泵油压低至 7.8Mpa（三取二），保护动作停机3 EH 油箱油位油位高于680 mm 时，出油位高报警信号油位低于 320 mm 时，出油位低报警信号油位低于 220 mm 时， EH 油泵停止运行4 低真空保护低Ⅰ值 -85.3Kpa，报警联动备用真空泵低Ⅱ值 -80.4Kpa（三取二），报警并跳机5 电超速保护（ TSI）转速升至 3300rpm，跳机（三取二）6 *105%超速转速升至 3150 rpm，OPC 电磁阀动作， 高中压调门、低压蝶阀关闭，待转速下降至3000 转/分以下时，高中压调门复位。快关阀关闭后，低压蝶阀复位。7 110%超速（ DEH ）转速升至 3300 rpm，AST 电磁阀动作，停机（三取二）8 轴向位移保护报警值 -1.25mm +0.8 mm 跳机值 -1.65mm +1.2mm 序号项目设计值试验结果试验人员运行人员试验日期9 汽轮机轴振保护报警值 0.125mm 跳机值 0.25mm 10 汽轮机轴承盖振动保护报警值 0.05mm 11 高缸胀差保护报警值-1mm +4 mm 跳机值-2mm +5 mm 延时 5 秒跳机12 中缸胀差保护报警值-1mm +4.5 mm 跳机值-2mm +5.5 mm 延时 5 秒跳机13 低缸胀差保护报警值-0.5mm +7 mm 跳机值-3mm +9mm 延时 5 秒跳机14 汽轮机支持轴承温度高保护（#1 瓦 2 点。 #2-#5 各一点）高Ⅰ值 105℃，报警；高Ⅱ值115℃，跳机15 汽轮机推力轴承温度高保护（工作瓦 10 点，定位瓦 5 点）高Ⅰ值 100℃，报警；高Ⅱ值110℃，跳机16*汽轮机轴承回油温度高高Ⅰ值 65℃，报警17*#2 轴承工作瓦排油温度高高Ⅰ值 65℃，报警18*#2 轴承定位瓦排油温度高高Ⅰ值 65℃，报警19 DEH 故障停机20 发电机跳闸出“发电机跳闸”信号并跳机21 中缸排汽压力高保护两侧压力大于0.2MPa ，报警联开低调门两侧压力同时大于0.26MPa，跳机22*中缸排汽压力低报警值 0.096MPa 23 手动停机同时按下操作盘上手动停机按扭，停机序号项目设计值试验结果试验人员运行人员试验日期24 断水保护泵出口压力低至0.35Mpa ，联动备用泵内冷水流量低于30 吨/小时，联动备用泵内冷水流量低至25t/h，出“定子冷却水流量低 “信号，同时送信号至...
