汽机超速试验步骤

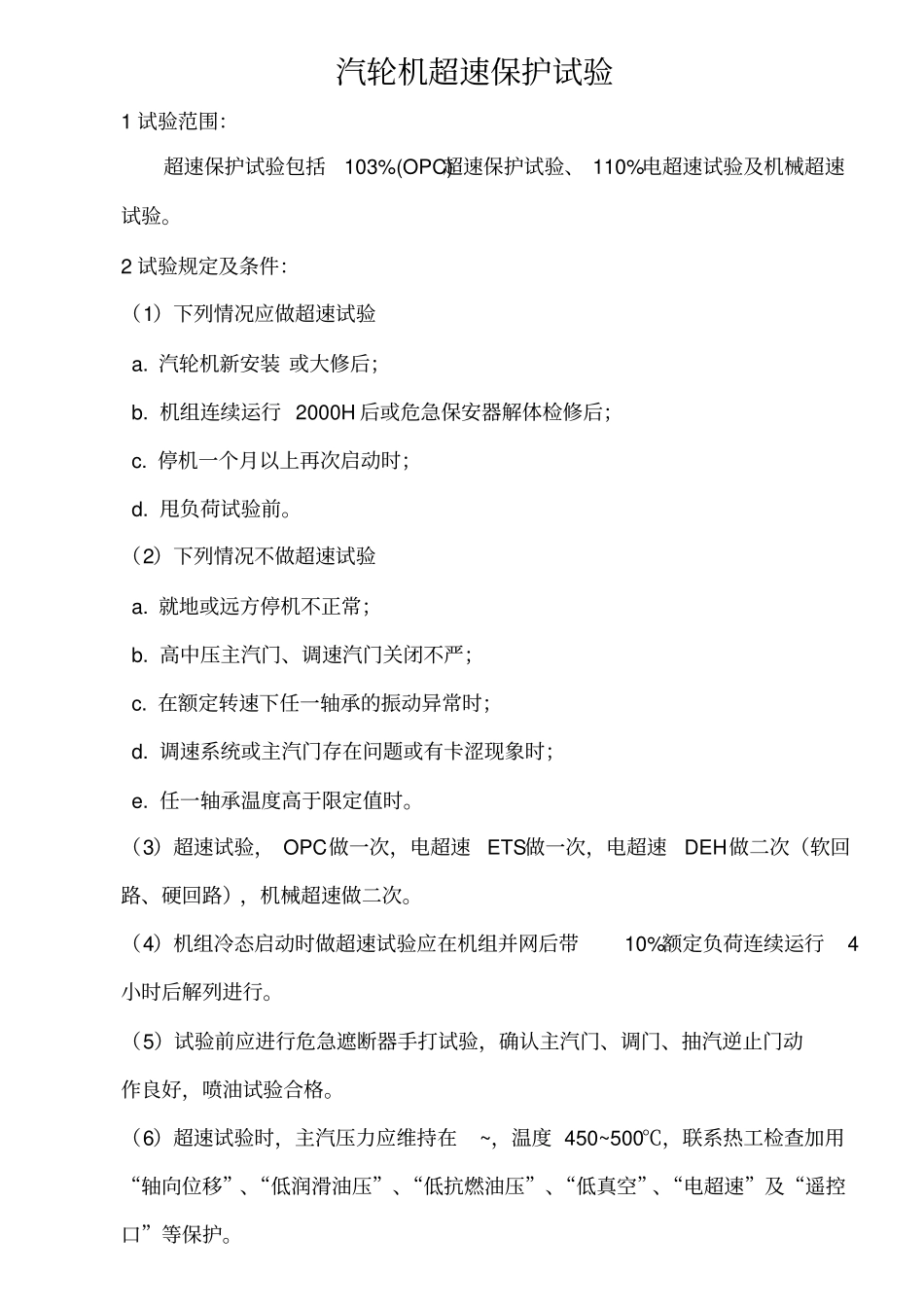

汽轮机超速保护试验1 试验范围：超速保护试验包括103%(OPC)超速保护试验、 110%电超速试验及机械超速试验。2 试验规定及条件：（1）下列情况应做超速试验a. 汽轮机新安装 或大修后；b. 机组连续运行 2000H 后或危急保安器解体检修后；c. 停机一个月以上再次启动时；d. 甩负荷试验前。（2）下列情况不做超速试验a. 就地或远方停机不正常；b. 高中压主汽门、调速汽门关闭不严；c. 在额定转速下任一轴承的振动异常时；d. 调速系统或主汽门存在问题或有卡涩现象时；e. 任一轴承温度高于限定值时。（3）超速试验， OPC做一次，电超速ETS做一次，电超速DEH做二次（软回路、硬回路），机械超速做二次。（4）机组冷态启动时做超速试验应在机组并网后带10%额定负荷连续运行4小时后解列进行。（5）试验前应进行危急遮断器手打试验，确认主汽门、调门、抽汽逆止门动作良好，喷油试验合格。（6）超速试验时，主汽压力应维持在~，温度 450~500℃，联系热工检查加用“轴向位移”、“低润滑油压”、“低抗燃油压”、“低真空”、“电超速”及“遥控口”等保护。（7）试验前校对集控与机头转速，并备有便携式转速表与振动表，升速过程中加强联系，危急遮断器手柄处设专人负责， 以备在紧急情况下立即打闸停机。（8）检查各轴承油温40--45℃。（9）停止汽缸加热装置。（10）试验前启动交流油泵3 试验方法：（1）103%超速保护功能试验a. 联系各专业做好试验前准备。b. 机组第一次带负荷至1500KW。c. 联系电气解列发电机。d. 给定目标值转速，设定目标转速3100rpm。e. 设定升速率 50rpm/min ，按“进行”按钮。f. 当转速升至 3090rpm 时，OPC阀动作， DEH上显示 CV、ICV开度指示到零，记下 OPC动作转速。g. 转速至 3000RPM稳定后， CV、ICV阀位指示应返回原位（2）110%电超速保护试验a. 此试验应在有总工程师、运行主任、运行专工在场。b. 此试验应在值长下令后进行。c. 机组第一次带负荷至1500KW正常运行 4 小时。d. 联系电气解列发电机，在就地和集控室各打闸一次，确认正常后恢复3000rpm。e. 找到 DEH中电超速页面试验按钮，f. 投入电超速试验按钮运行，将目标转速设置3300rpm，设升速率100rpm/min ，按“进行”键灯亮，汽机开始升速。g. 当转速到 3300rpm，电超速保护动作， MSV、CV、RSV、ICV迅速关闭，DEH显示各阀门位置指示到零，汽机跳闸。h. 当转速到 3310rpm 电超速保护不动，应手动脱扣停机，查明原因...
