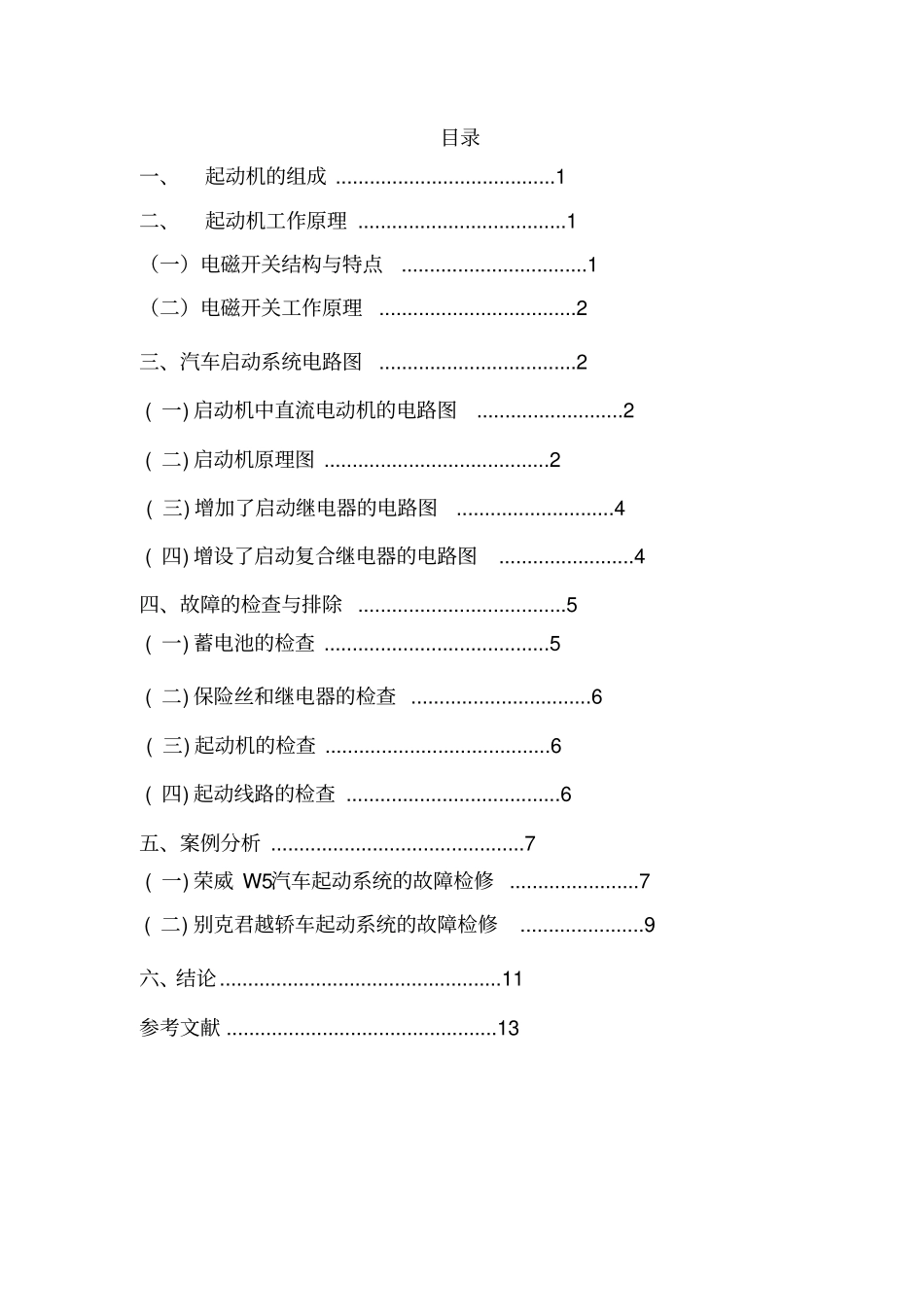

目录一、起动机的组成 .......................................1 二、起动机工作原理 .....................................1 (一)电磁开关结构与特点.................................1 (二)电磁开关工作原理...................................2 三、汽车启动系统电路图...................................2 ( 一) 启动机中直流电动机的电路图..........................2 ( 二) 启动机原理图 ........................................2 ( 三) 增加了启动继电器的电路图............................4 ( 四) 增设了启动复合继电器的电路图........................4 四、故障的检查与排除 .....................................5 ( 一) 蓄电池的检查 ........................................5 ( 二) 保险丝和继电器的检查 ................................6 ( 三) 起动机的检查 ........................................6 ( 四) 起动线路的检查 ......................................6 五、案例分析 .............................................7 ( 一) 荣威 W5汽车起动系统的故障检修 .......................7 ( 二) 别克君越轿车起动系统的故障检修......................9 六、结论..................................................11 参考文献 ................................................13 1汽车发动机起动系统故障分析与排除摘要:汽车发动机由静止状态过渡到自行运转的过程称为发动机的起动,这个过程必须借助外力来完成。 发动机起动的最常用方法是借助起动机,起动机的组成包括一个电动机, 电动机就是整个起动系统的动力源,它可以把蓄电池的电能转化为动能, 带动发动机的飞轮旋转, 从而带动曲轴完成发动机的起动。由于起动机在汽车上的广泛使用及起动系统出现故障的概率的升高,对于起动系统的检修已经成为汽车维修技师必须掌握的实用技能。关键词: 起动机,启动系统,故障原因,排除方法一、起动机的组成起动机一般由三个部分组成: ①直流串励式电动机; ②传动机构;③控制装置(也叫电磁开关)。直流串励式电动机是产生转矩的动力部分,包括转子总成、定子总成、电刷组件。传动机构是将直流串励式电动机的动力通过驱动齿轮传递给飞轮齿圈,完成发动机的被动旋转,并在发动机起动后使驱动齿轮和飞轮齿圈脱离啮合。控制部分用来接通...
