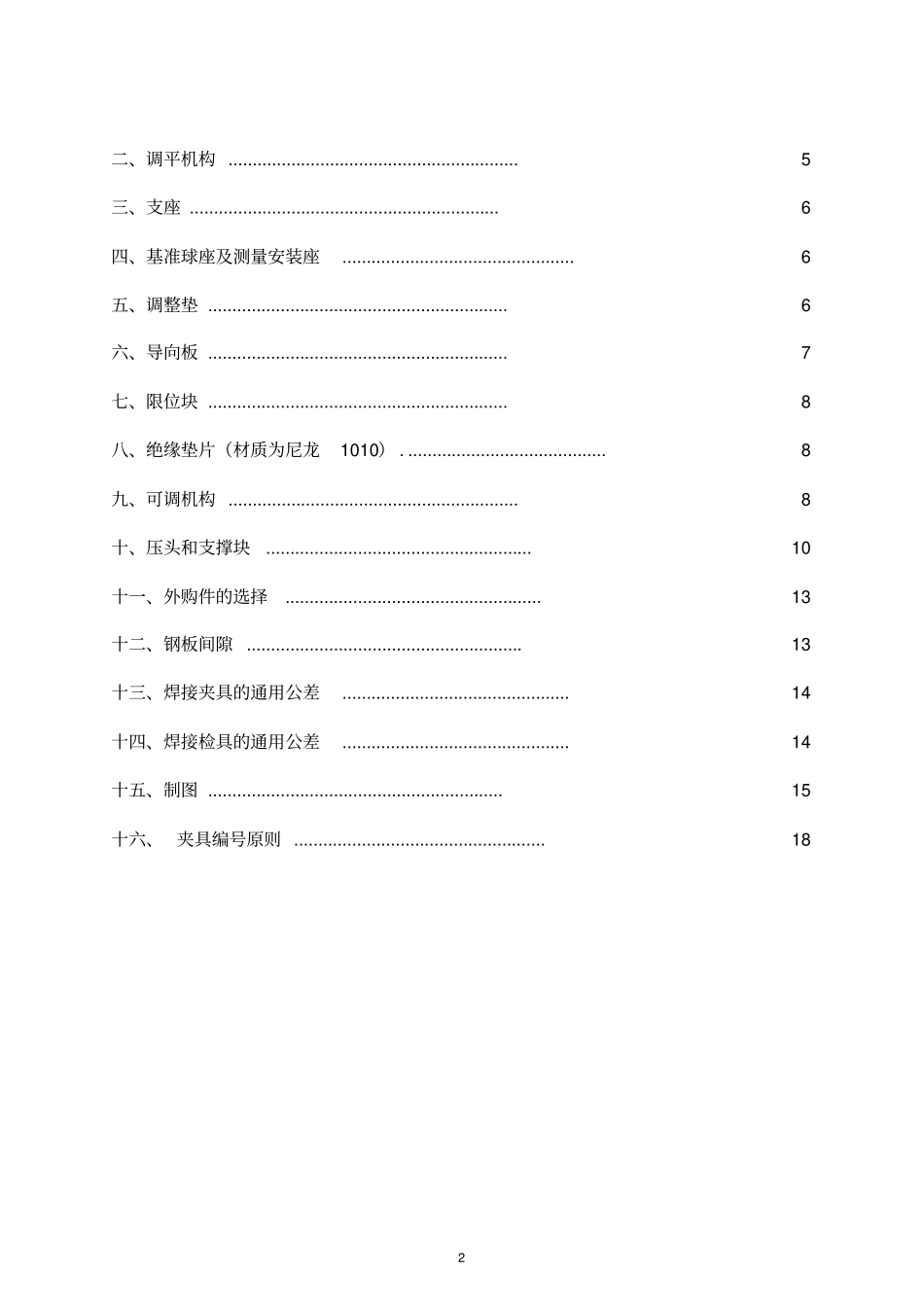

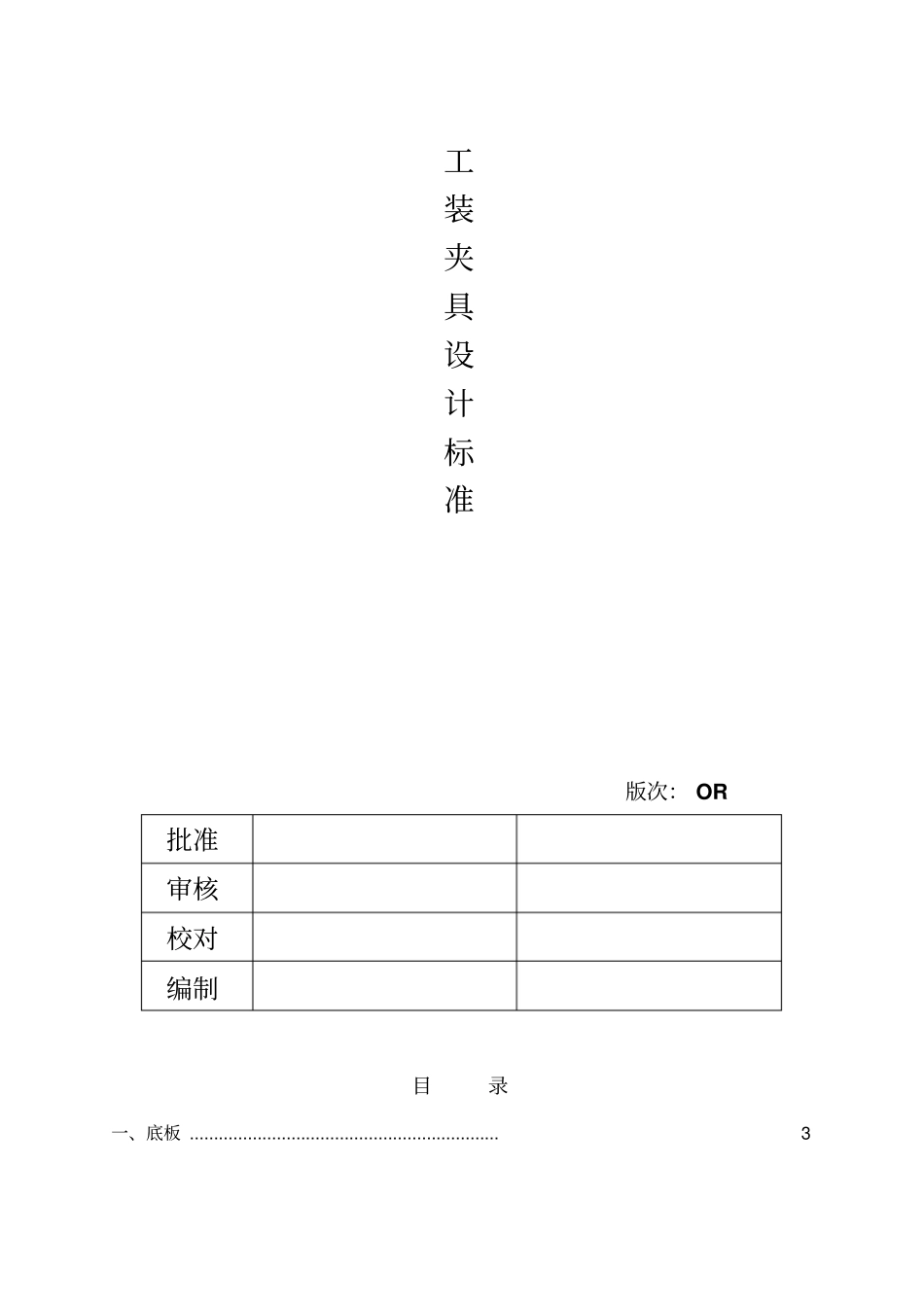

工装夹具设计标准版次： OR批准审核校对编制目录一、底板 ................................................................ 3 2 二、调平机构 ............................................................ 5 三、支座 ................................................................ 6 四、基准球座及测量安装座................................................ 6 五、调整垫 .............................................................. 6 六、导向板 .............................................................. 7 七、限位块 .............................................................. 8 八、绝缘垫片（材质为尼龙1010） . ......................................... 8 九、可调机构 ............................................................ 8 十、压头和支撑块....................................................... 10 十一、外购件的选择..................................................... 13 十二、钢板间隙 ......................................................... 13 十三、焊接夹具的通用公差............................................... 14 十四、焊接检具的通用公差............................................... 14 十五、制图 ............................................................. 15 十六、 夹具编号原则 .................................................... 183 一、底板1、夹具底板要求采用Q235-A板材和型材焊接而成，底板的焊缝采用非连续焊缝，焊缝高度为 5mm，焊缝长度大于 600mm采用间断焊， 每条焊缝长度不小于125mm，焊缝总长度不小于焊接总长度的1/2 。焊缝要求牢固， 光滑平整，不允许有夹渣、气孔等缺陷，底板焊接后应经热处理退火消除应力。2、夹具的底板加工后的厚度为20～30mm；( 注意：为了方便运输，底板的宽度尺寸应小于 2200 mm ) 底板周边的槽钢开口向外，中间加强用的槽钢间距不宜大于1000mm。3、长度尺寸 L<1280mm，宽度尺寸 B<500mm (或台面面积 <0.64 平方米 ) ，底板加工后的厚度为20mm ，槽钢为 10 号槽钢；脚轮选用∶科顺4-4109-929-BRK4 和4-4108-929( 承重 1080 公斤 ) 。4、长度尺寸 1280≤L<1600mm，宽度尺寸 500≤B<700mm (或 0.64 平方米...
