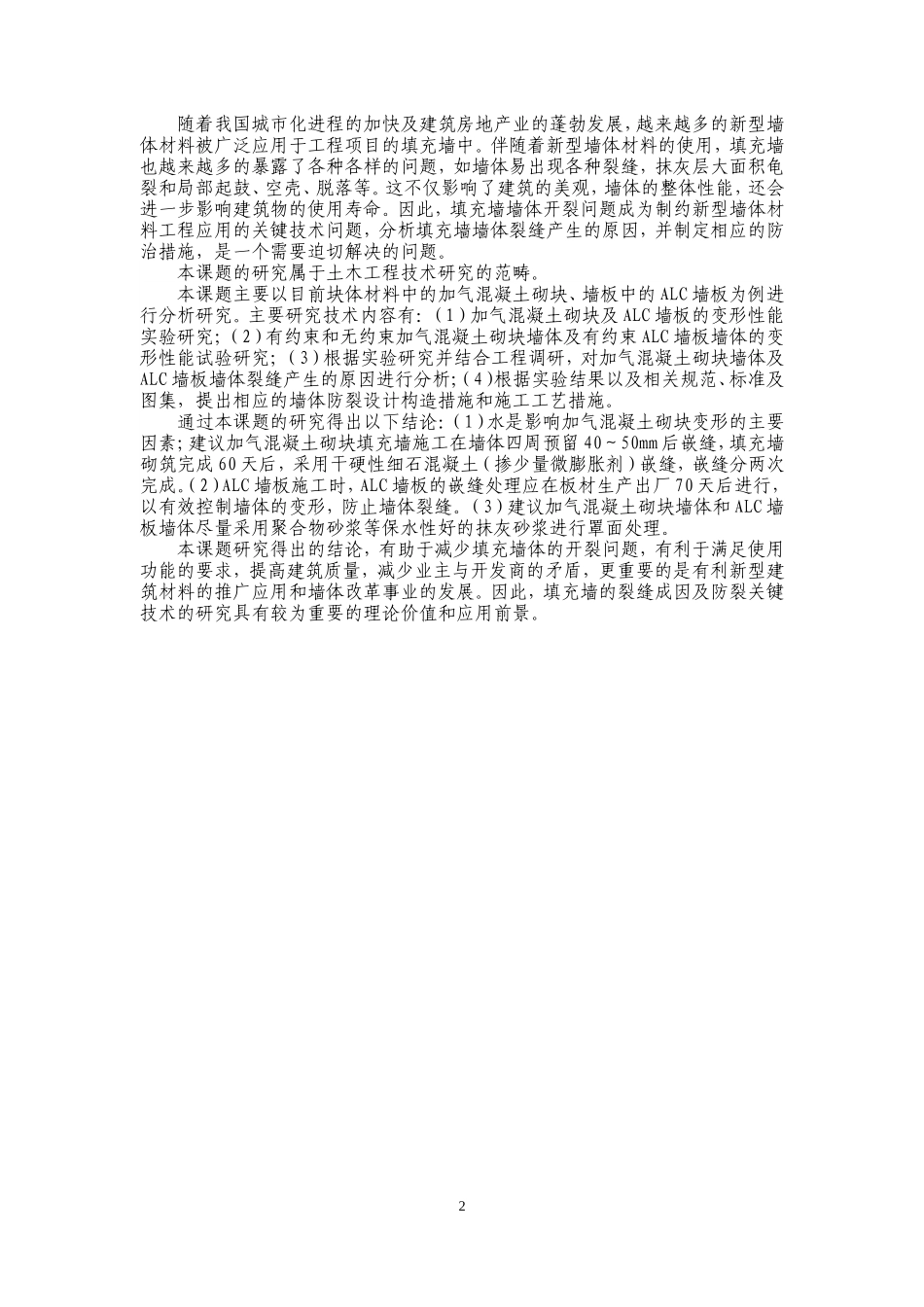

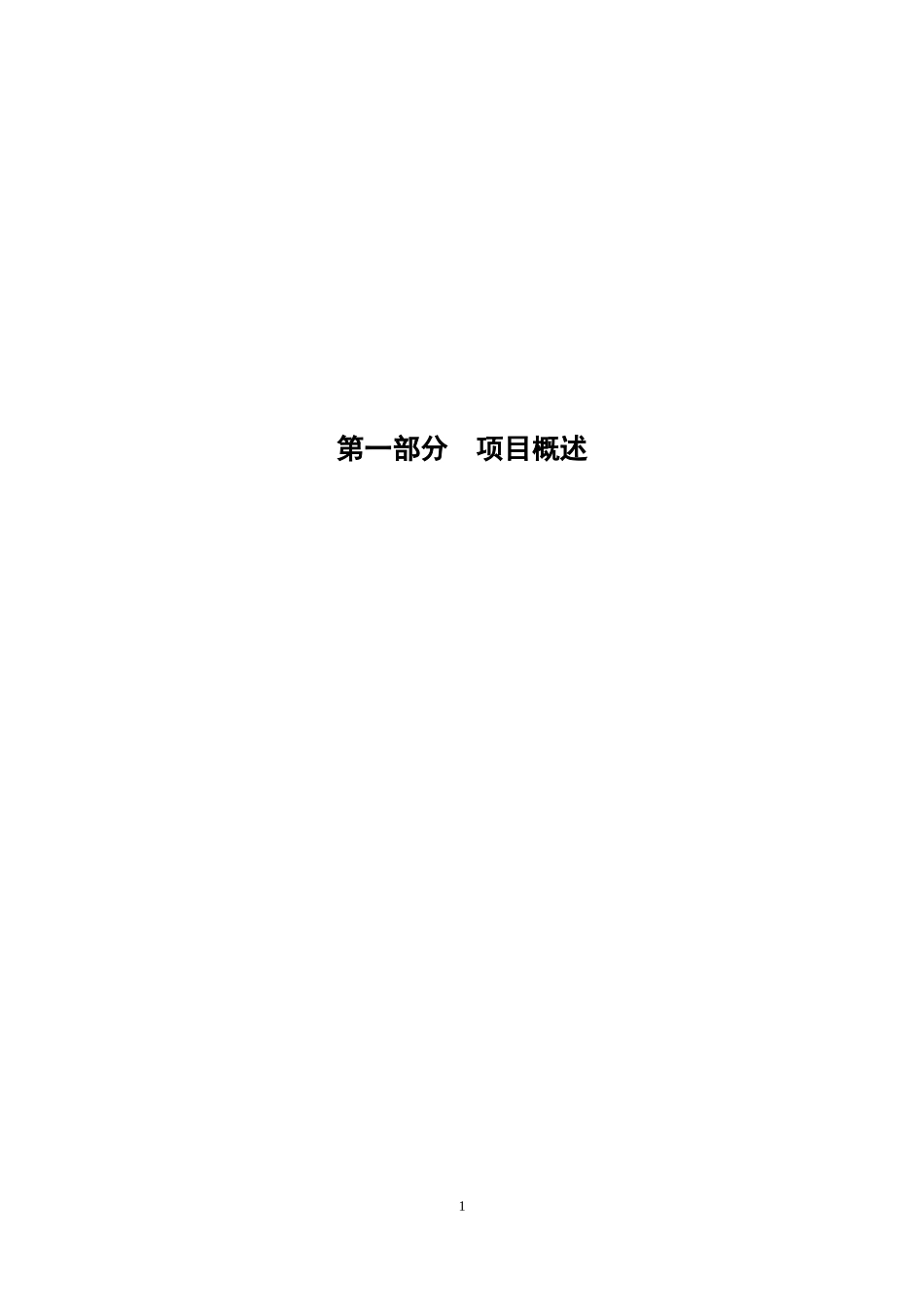

第一部分 项目概述1随着我国城市化进程的加快及建筑房地产业的蓬勃发展，越来越多的新型墙体材料被广泛应用于工程项目的填充墙中
伴随着新型墙体材料的使用，填充墙也越来越多的暴露了各种各样的问题，如墙体易出现各种裂缝，抹灰层大面积龟裂和局部起鼓、空壳、脱落等
这不仅影响了建筑的美观，墙体的整体性能，还会进一步影响建筑物的使用寿命
因此，填充墙墙体开裂问题成为制约新型墙体材料工程应用的关键技术问题，分析填充墙墙体裂缝产生的原因，并制定相应的防治措施，是一个需要迫切解决的问题
本课题的研究属于土木工程技术研究的范畴
本课题主要以目前块体材料中的加气混凝土砌块、墙板中的 ALC 墙板为例进行分析研究
主要研究技术内容有：（1）加气混凝土砌块及 ALC 墙板的变形性能实验研究；（2）有约束和无约束加气混凝土砌块墙体及有约束 ALC 墙板墙体的变形性能试验研究；（3）根据实验研究并结合工程调研，对加气混凝土砌块墙体及ALC 墙板墙体裂缝产生的原因进行分析；（4）根据实验结果以及相关规范、标准及图集，提出相应的墙体防裂设计构造措施和施工工艺措施
通过本课题的研究得出以下结论：（1）水是影响加气混凝土砌块变形的主要因素；建议加气混凝土砌块填充墙施工在墙体四周预留 40～50mm 后嵌缝，填充墙砌筑完成 60 天后，采用干硬性细石混凝土（掺少量微膨胀剂）嵌缝，嵌缝分两次完成
（2）ALC 墙板施工时，ALC 墙板的嵌缝处理应在板材生产出厂 70 天后进行，以有效控制墙体的变形，防止墙体裂缝
（3）建议加气混凝土砌块墙体和 ALC 墙板墙体尽量采用聚合物砂浆等保水性好的抹灰砂浆进行罩面处理
本课题研究得出的结论，有助于减少填充墙体的开裂问题，有利于满足使用功能的要求，提高建筑质量，减少业主与开发商的矛盾，更重要的是有利新型建筑材料的推广应用和墙体改革事业的发展
因此，填充墙的裂缝成因及防裂关键技术
