玻璃密封系统设计指南

玻璃密封系统设计指南_第1页
1/21

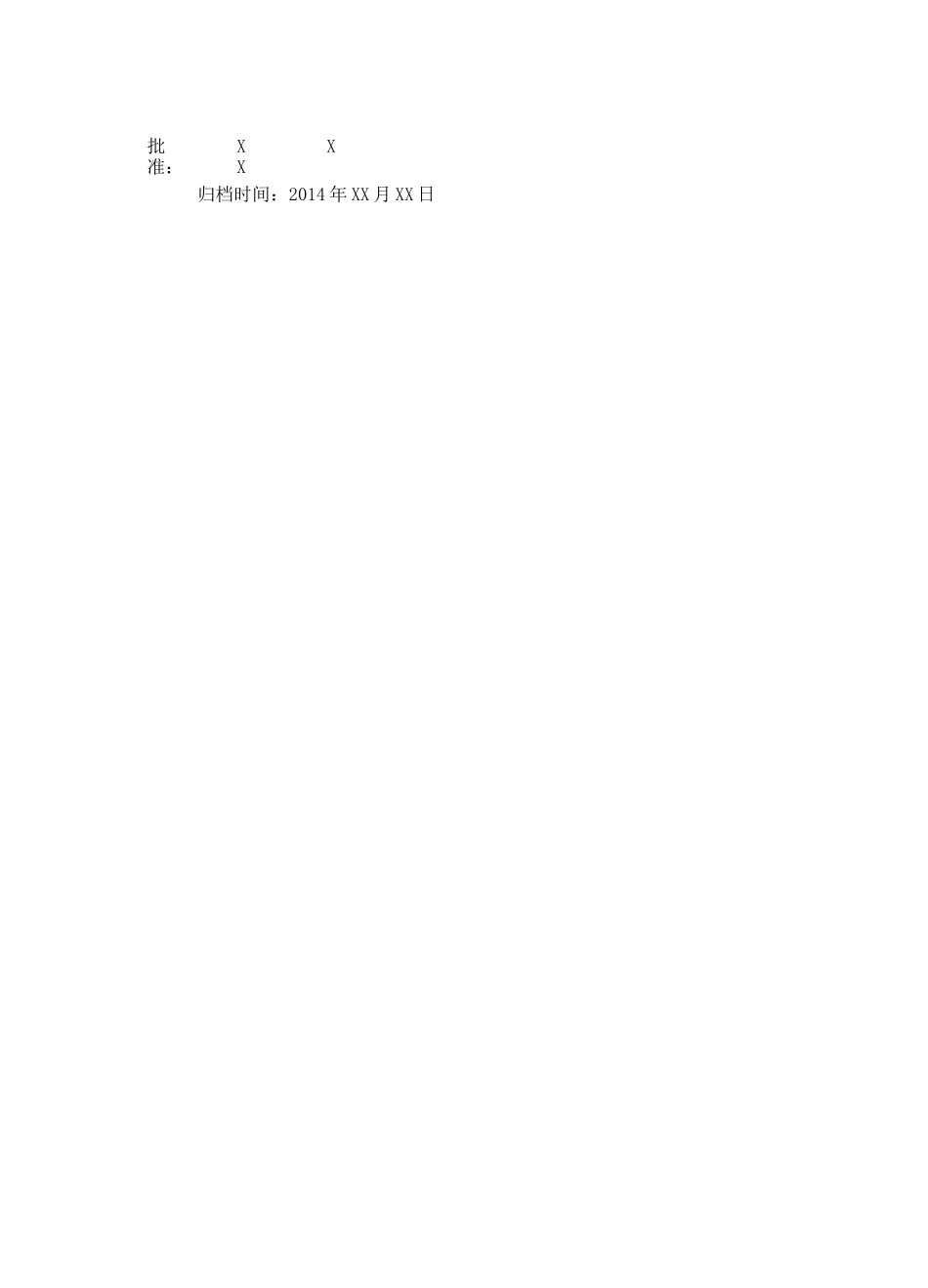

玻璃密封系统设计指南_第2页
2/21
玻璃密封系统设计指南_第3页
3/21
车身设计丛书 :开闭件系列玻璃导槽设计指南编制:XXX校对:XX审核:XXX批准:XXX归档时间:2014 年 XX 月 XX 日2 简介错误!未定义书签。2.1 产品分类错误!未定义书签。2.2 产品特性错误!未定义书签。2.3 产品选型错误!未定义书签。错误!未定义书签。错误!未定义书签5 常见故障分析1 目的及适用范围3 布置及结构设计3.1 输入条件3.2 结构设计3.3 设计校核4 性能要求错误!未定义书签。错误!未定义书签。2.简1.目的及适用范围1.1.主要目的:指导玻璃密封系统的设计,为玻璃密封系统的校核提供参考。1.2.适用范围:本设计指南主要适用于北汽股份工程研究院研发的乘用车车型的玻璃密封系统总成。1.1产品简介玻璃导槽固定在车门窗框和玻璃导轨上,夹持玻璃辅助玻璃升降的重要零件。按照材料分,可分为三元乙丙橡胶类和热塑性弹性体类;按照玻璃导槽的表面处理方式,可以分为植绒、喷涂、PE 带,TPE 润滑层等四大类。1.2产品特性玻璃导槽是汽车车门上的重要零件,其功能:a)密封车门框和车门玻璃,防止雨水,灰尘进入车内;b)降低车内的噪音;c)对车门玻璃升降起到导向作用,平衡玻璃位置,防止玻璃偏离设计轨道而失效;d)玻璃导槽由于是外观件,可以对车门起到装饰作用。1.3 典型产品选型根据不同车门钣金结构,玻璃导槽会有相应的典型结构形式。目前车门钣金结构主要以下几种:整体外板车门、整体内板(半框)车门、辊压窗框车门和无框式车门。下面分别介绍几种典型玻璃导槽的结构:a)整体内板(半框)车门玻璃导槽类似结构车型:图 1:C70G 前门上框断面北汽:C50E/C60F/C70G/C61X/C51E奥迪:A3/A4L/A6L/A8/Q3/Q5大众:帕萨特/速腾/高尔夫通用:君越/君威/克鲁兹福特:蒙迪欧/福克斯奔驰:E320宝马:3 系/5 系b)辊压窗框车门玻璃导槽图 2:前门上框断面类似结构车型:北汽:C72丰田:卡罗拉/凯美瑞本田:思域/城市日产:骐达/奇骏现代:索纳塔/伊兰特 c)整体冲压车门玻璃导槽图 3:C30D 前门上框断面类似结构车型:北汽:E 系列标致:408/308斯柯达:明锐d)无框车门类玻璃导槽图 4:CC 上框断面类似结构车型:奥迪:A5/A7 大众:CC3.布置及结构设计3.1 输入条件在做玻璃导槽设计时需要以下输入条件:a)造型面玻璃导槽属于外观件,需要根据造型设计玻璃导槽的外侧型面,其中包括是否需要装饰亮条;b)后视镜结构;c)窗框内护板结构;d)玻璃厚度;e)B 柱/C 柱装饰板材料和结构;f)玻璃导轨的结构;g)窗框内护板结构;h)车门...
