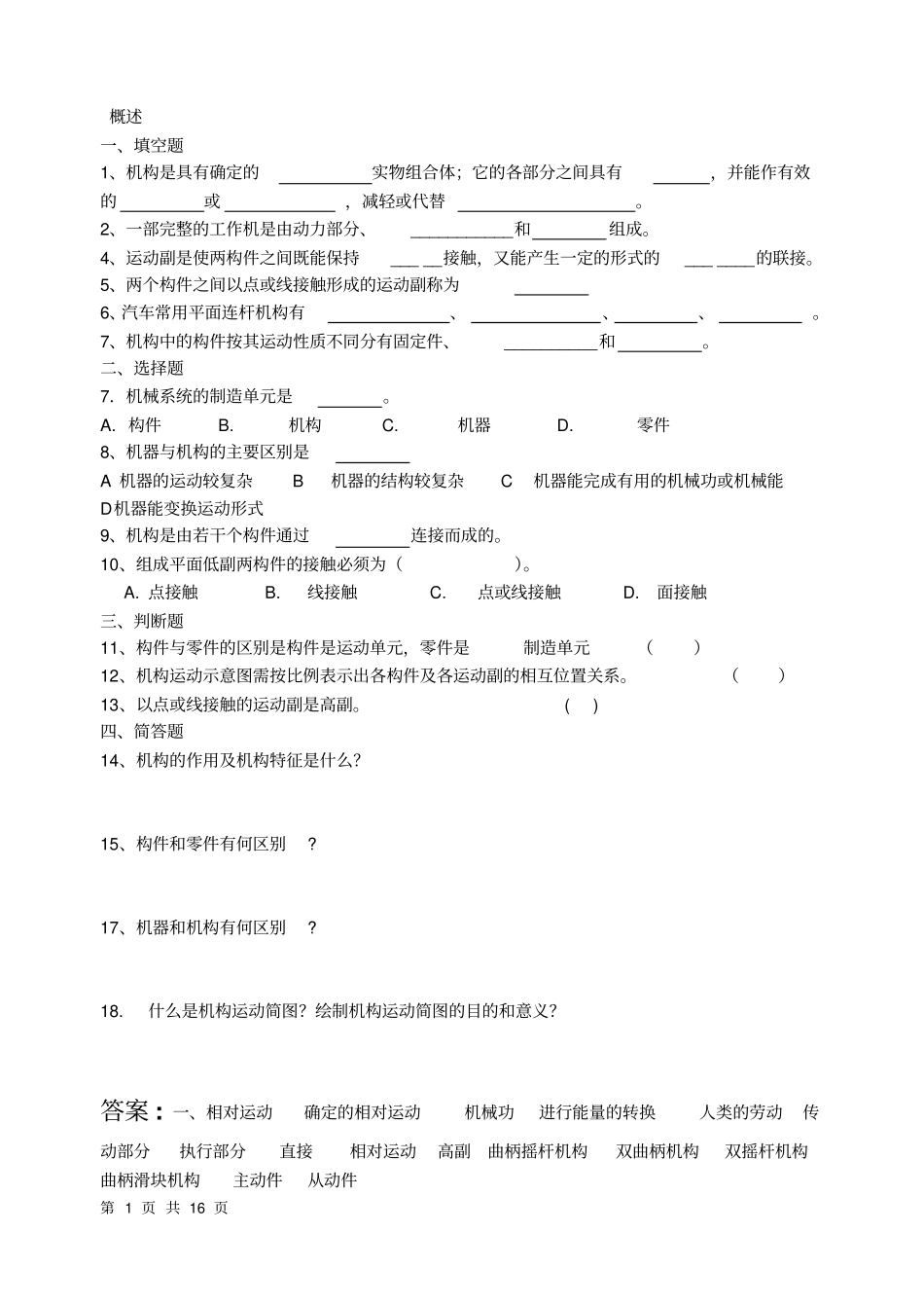

第 1 页 共 16 页概述一、填空题1、机构是具有确定的实物组合体；它的各部分之间具有，并能作有效的或，减轻或代替。2、一部完整的工作机是由动力部分、___________和组成。4、运动副是使两构件之间既能保持___ __接触，又能产生一定的形式的___ ____的联接。5、两个构件之间以点或线接触形成的运动副称为6、汽车常用平面连杆机构有、、、。7、机构中的构件按其运动性质不同分有固定件、__________和。二、选择题7．机械系统的制造单元是。A. 构件 B.机构 C.机器 D.零件8、机器与机构的主要区别是A 机器的运动较复杂 B机器的结构较复杂 C机器能完成有用的机械功或机械能D机器能变换运动形式9、机构是由若干个构件通过连接而成的。10、组成平面低副两构件的接触必须为（）。 A. 点接触 B.线接触 C.点或线接触 D.面接触三、判断题11、构件与零件的区别是构件是运动单元，零件是制造单元（）12、机构运动示意图需按比例表示出各构件及各运动副的相互位置关系。（）13、以点或线接触的运动副是高副。 ( ) 四、简答题14、机构的作用及机构特征是什么？15、构件和零件有何区别? 17、机器和机构有何区别? 18.什么是机构运动简图？绘制机构运动简图的目的和意义？答案 : 一、相对运动确定的相对运动机械功进行能量的转换人类的劳动传动部分执行部分直接相对运动高副曲柄摇杆机构双曲柄机构双摇杆机构曲柄滑块机构主动件从动件第 2 页 共 16 页二、 D C 运动副D 三、 √×√四、 1 机构在机器中的作用是传递运动和力，实现运动速度和形式的改变。特征：它是若干构件的组合；各构件均具有确定的相对运动。2 零件：机器中不可拆的最基本的制造单元体构件：由一个或几个零件刚性地连接而成，作为一个整体运动，是机构的运动单元3 机器主要功能是能完成有用的机械功或进行能量的转换机构的主要功能是传递或转换运动方式，不能作机械功和进行能量转换4 机构运动简图：用简单符号和线条代表运动副和构件，并按一定比例尺表示机构的组成及各构件运动关系的简单图形。绘制机构运动简图可以了解机构的组成和类型，表达一部复杂机器的传动原理，对机构进行分析。平面连杆机构一. 填空19、平面机构各构件运动轨迹都在或相互平行的平面内。20. 平面连杆机构由一些构件用副相互连接而成。21 在铰链四杆机构中，能作整周连续旋转的连架杆称为_______，只能来回摇摆某一角度的连架杆称为摇杆，直接与连架杆相联接，借以传动和...
