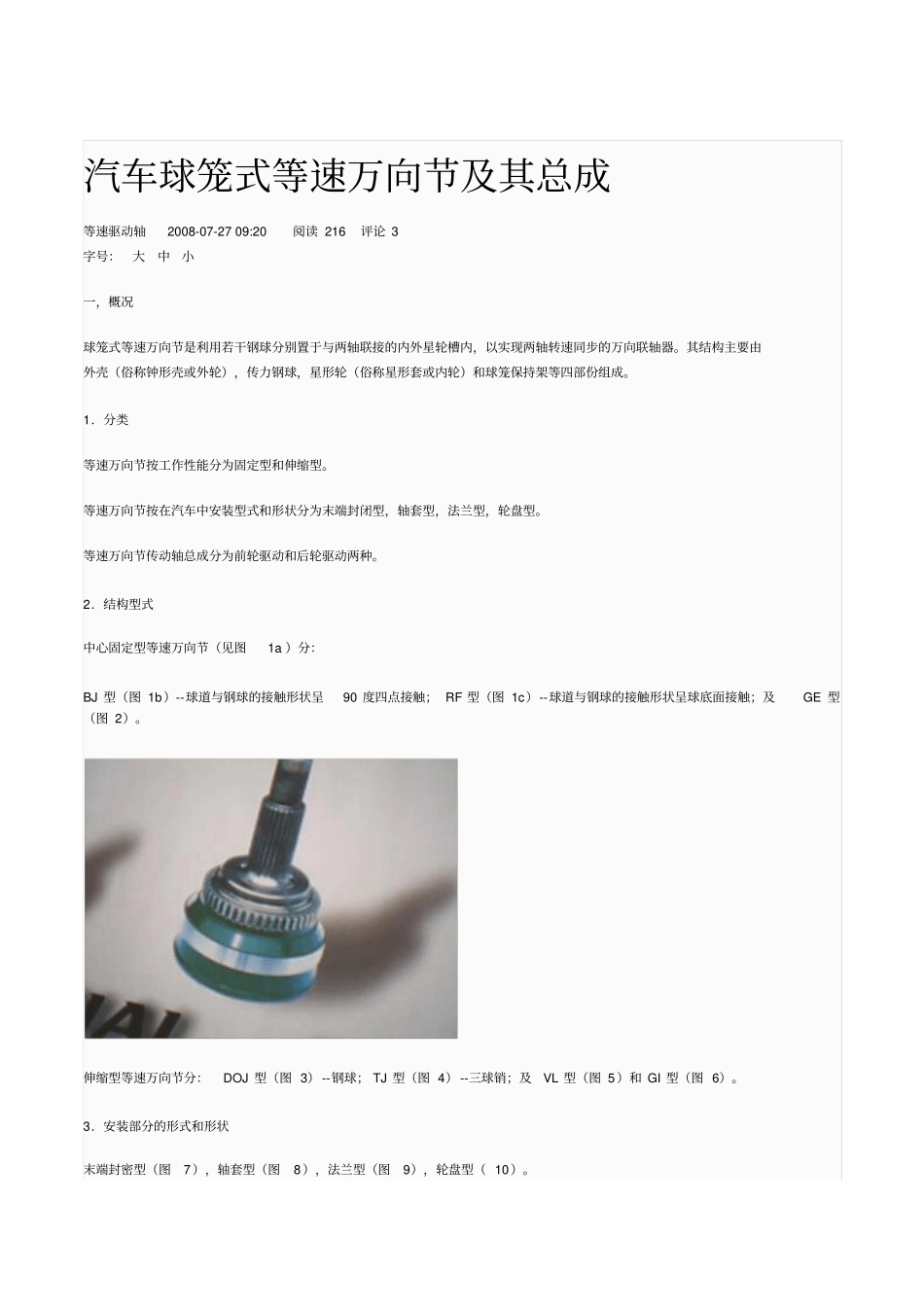

汽车球笼式等速万向节及其总成资料_第1页
1/15

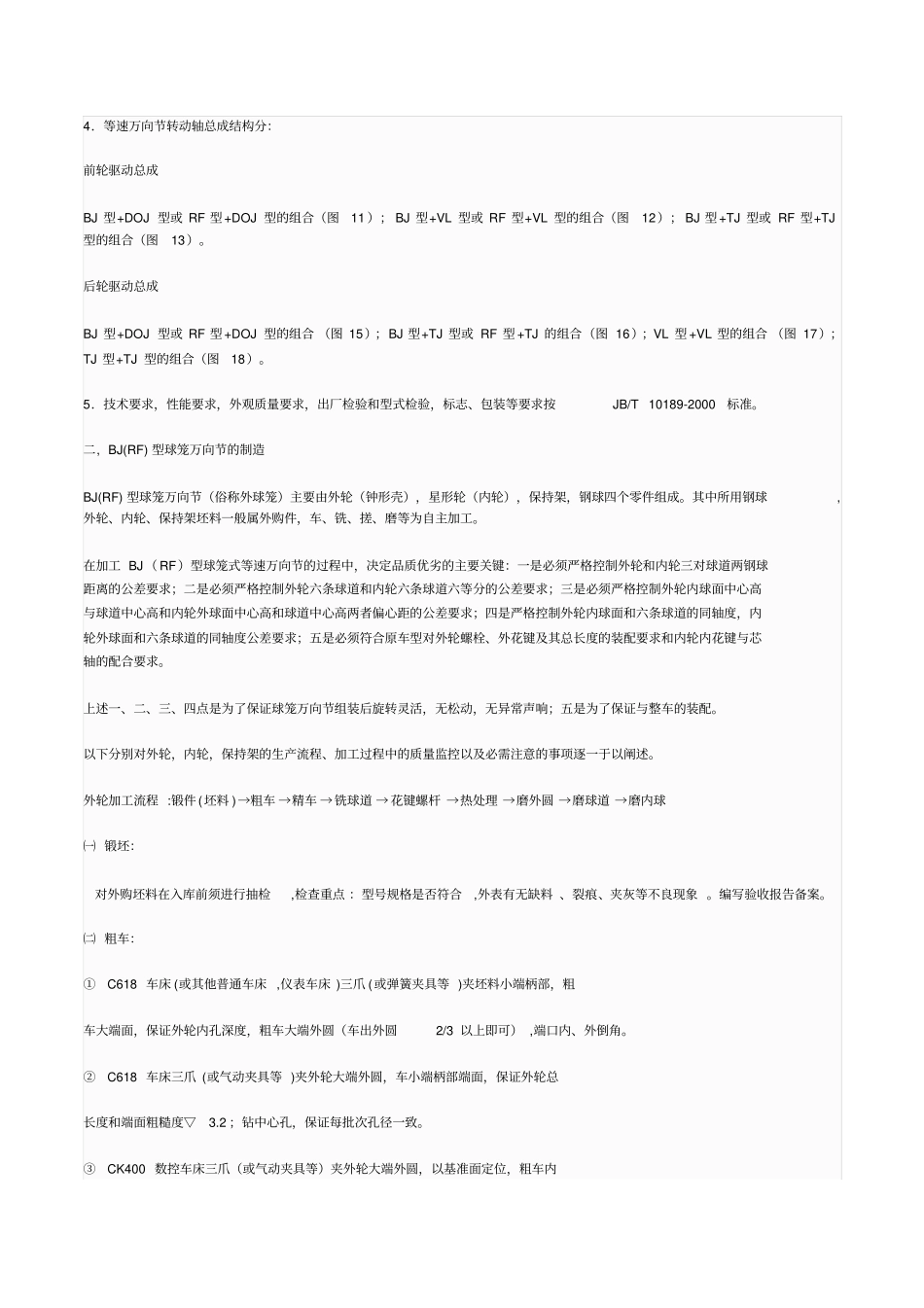

汽车球笼式等速万向节及其总成资料_第2页
2/15

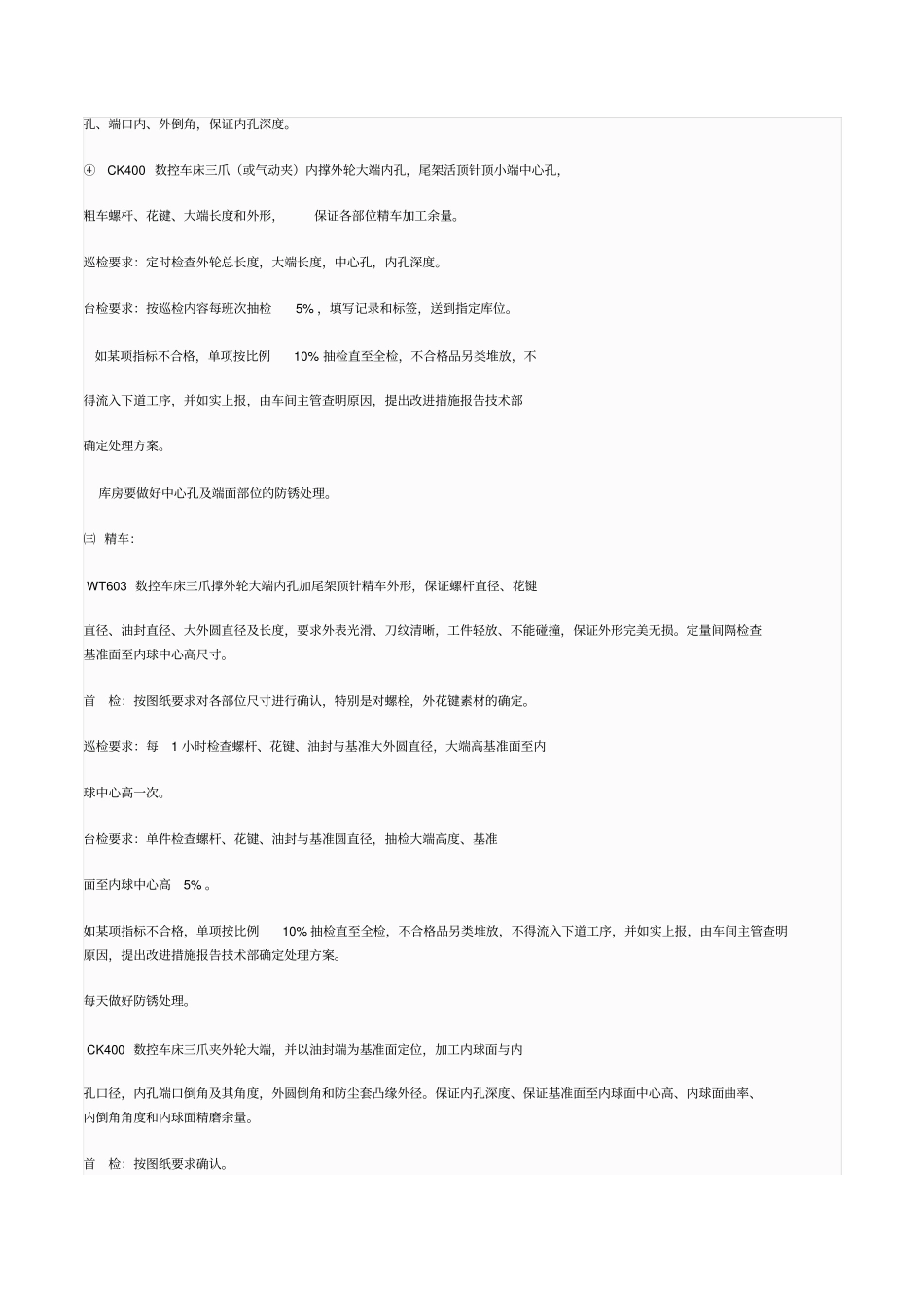

汽车球笼式等速万向节及其总成资料_第3页
3/15
汽车球笼式等速万向节及其总成等速驱动轴 2008-07-27 09:20 阅读 216 评论 3字号:大中小一,概况球笼式等速万向节是利用若干钢球分别置于与两轴联接的内外星轮槽内,以实现两轴转速同步的万向联轴器。其结构主要由外壳(俗称钟形壳或外轮),传力钢球,星形轮(俗称星形套或内轮)和球笼保持架等四部份组成。1.分类等速万向节按工作性能分为固定型和伸缩型。等速万向节按在汽车中安装型式和形状分为末端封闭型,轴套型,法兰型,轮盘型。等速万向节传动轴总成分为前轮驱动和后轮驱动两种。2.结构型式中心固定型等速万向节(见图1a )分:BJ 型(图 1b)--球道与钢球的接触形状呈90 度四点接触; RF 型(图 1c)--球道与钢球的接触形状呈球底面接触;及GE 型(图 2)。伸缩型等速万向节分:DOJ 型(图 3) --钢球; TJ 型(图 4) --三球销;及VL 型(图 5)和 GI 型(图 6)。3.安装部分的形式和形状末端封密型(图7),轴套型(图8),法兰型(图9),轮盘型( 10)。4.等速万向节转动轴总成结构分:前轮驱动总成BJ 型+DOJ 型或 RF 型 +DOJ 型的组合(图11 ); BJ 型+VL 型或 RF 型+VL 型的组合(图12); BJ 型 +TJ 型或 RF 型+TJ型的组合(图13)。后轮驱动总成BJ 型+DOJ 型或 RF 型 +DOJ 型的组合 (图 15);BJ 型+TJ 型或 RF 型 +TJ 的组合(图 16);VL 型 +VL 型的组合 (图 17);TJ 型+TJ 型的组合(图18)。5.技术要求,性能要求,外观质量要求,出厂检验和型式检验,标志、包装等要求按JB/T 10189-2000标准。二, BJ(RF) 型球笼万向节的制造BJ(RF) 型球笼万向节(俗称外球笼)主要由外轮(钟形壳),星形轮(内轮),保持架,钢球四个零件组成。其中所用钢球,外轮、内轮、保持架坯料一般属外购件,车、铣、搓、磨等为自主加工。在加工 BJ( RF)型球笼式等速万向节的过程中,决定品质优劣的主要关键:一是必须严格控制外轮和内轮三对球道两钢球距离的公差要求;二是必须严格控制外轮六条球道和内轮六条球道六等分的公差要求;三是必须严格控制外轮内球面中心高与球道中心高和内轮外球面中心高和球道中心高两者偏心距的公差要求;四是严格控制外轮内球面和六条球道的同轴度,内轮外球面和六条球道的同轴度公差要求;五是必须符合原车型对外轮螺栓、外花键及其总长度的装配要求和内轮内花键与芯轴的配合要求。上述一、二、三、四点是为了保证球笼万向...
