汽车电器设备构造与维修复习提纲

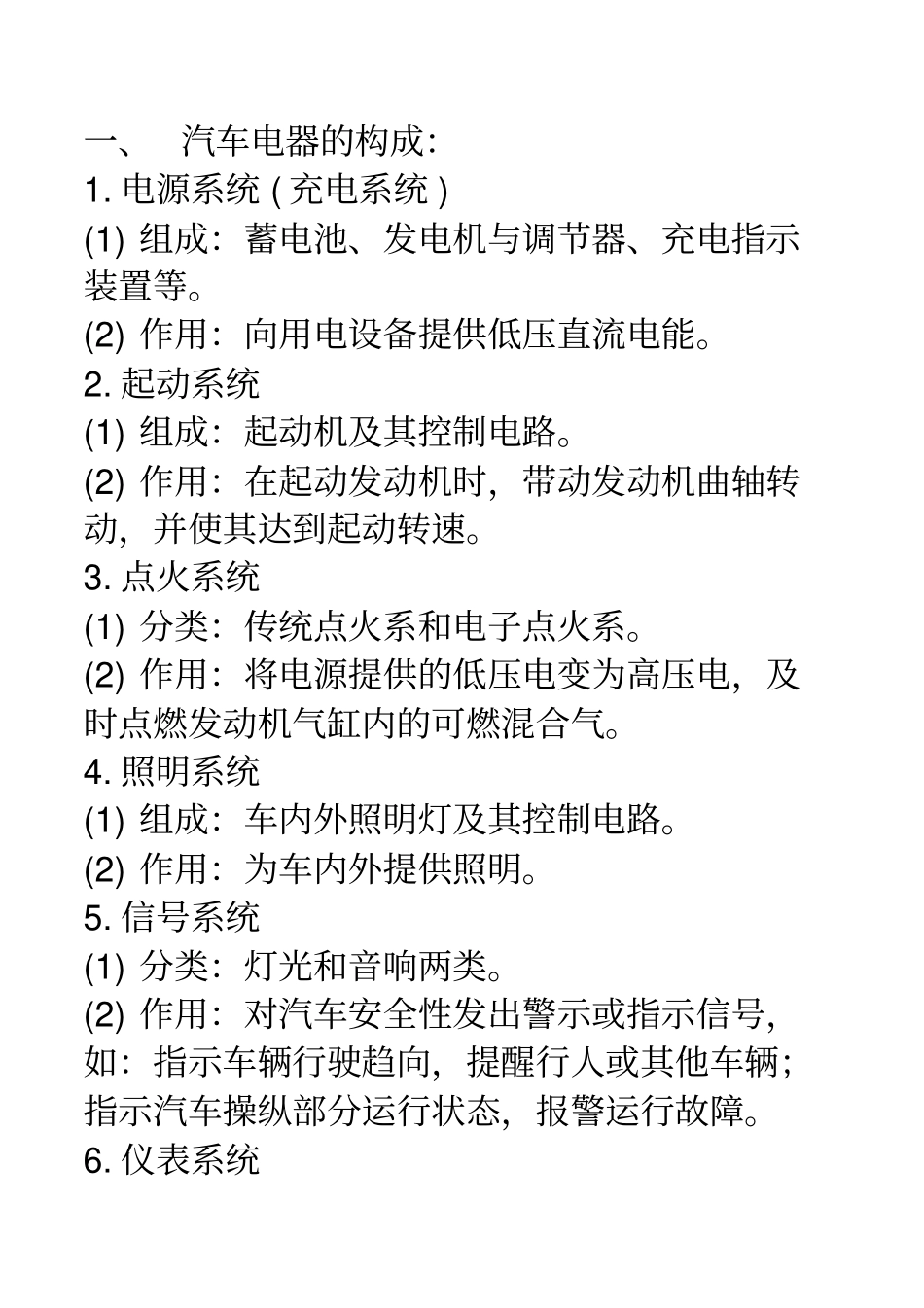

一、汽车电器的构成：1. 电源系统 ( 充电系统 )(1) 组成：蓄电池、发电机与调节器、充电指示装置等。(2) 作用：向用电设备提供低压直流电能。2. 起动系统(1) 组成：起动机及其控制电路。(2) 作用：在起动发动机时，带动发动机曲轴转动，并使其达到起动转速。3. 点火系统(1) 分类：传统点火系和电子点火系。(2) 作用：将电源提供的低压电变为高压电，及时点燃发动机气缸内的可燃混合气。4. 照明系统(1) 组成：车内外照明灯及其控制电路。(2) 作用：为车内外提供照明。5. 信号系统(1) 分类：灯光和音响两类。(2) 作用：对汽车安全性发出警示或指示信号，如：指示车辆行驶趋向，提醒行人或其他车辆；指示汽车操纵部分运行状态，报警运行故障。6. 仪表系统(1) 组成：水温表、燃油表、气压表、车速里程表、机油压力表、电流表、发动机转速表等。(2) 作用：显示汽车的运行参数。7. 舒乐系统(1) 组成：汽车空调、声像设备、点烟器、电动车窗、电动座椅。(2) 作用：给驾乘人员提供一个舒适的工作与乘坐环境。8. 微机控制系统(1) 组成：动力传动控制中心、底盘行驶控制中心、车身控制中心、信息与通信控制中心。(2) 作用：解决能源、安全、污染等问题和提高舒适性、方便通信与信息交流。二、汽车电器设备的特点1. 两个电源2. 低压直流： 6V，12V，24V。一般地，汽油汽车为 6V，柴油汽车为 24V。3. 并联单线： 电路独立，便于控制，节省材料。4. 负极接地： 减轻电线接地处的化学腐蚀， 提高接地可靠性并统一标准。三、蓄电池蓄电池的性质是一种储存、释放电能的装置。1. 起动电流：起动发动机时，蓄电池在5～15S内，要向起动机连续供给强大电流 （汽油机 200～600A，柴油机 800～1000A）2. 对蓄电池的要求是： 容量大、 内阻小、 有足够的起动能力。3. 用途：1) 在起动发动机时， 向起动系、 点火系、燃油喷射系统和其他电器设备供电( 如给发电机提供励磁电流 ) ；2) 当发电机电压低于蓄电池电压时， 向用电设备和发电机磁场绕组供电；3) 当取下汽车钥匙时， 由蓄电池向时钟、 发动机及车身 ECU存储器、电子音响系统及防盗报警系统等供电；4）发电机过载时， 协助发电机向用电设备供电；5) 在发电机正常工作时， 将发电机剩余电能储存起来— 充电；6) 蓄电池相当于一个 大电容器 ，能吸收电路中出现的 瞬时过电压 ，保护电子元件， 保持汽车电器系统电压稳定— 稳压4、蓄电池的构造※...
