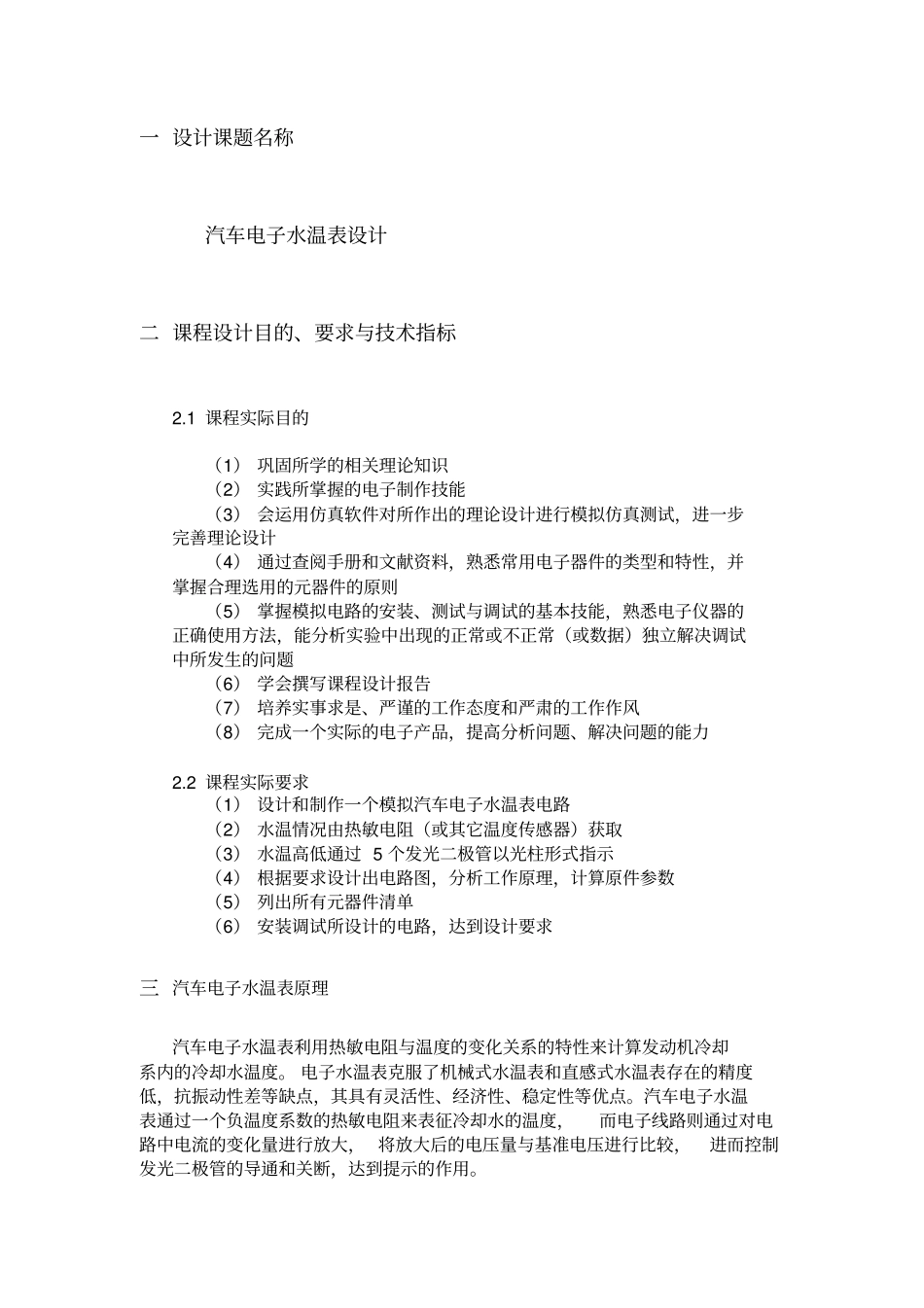

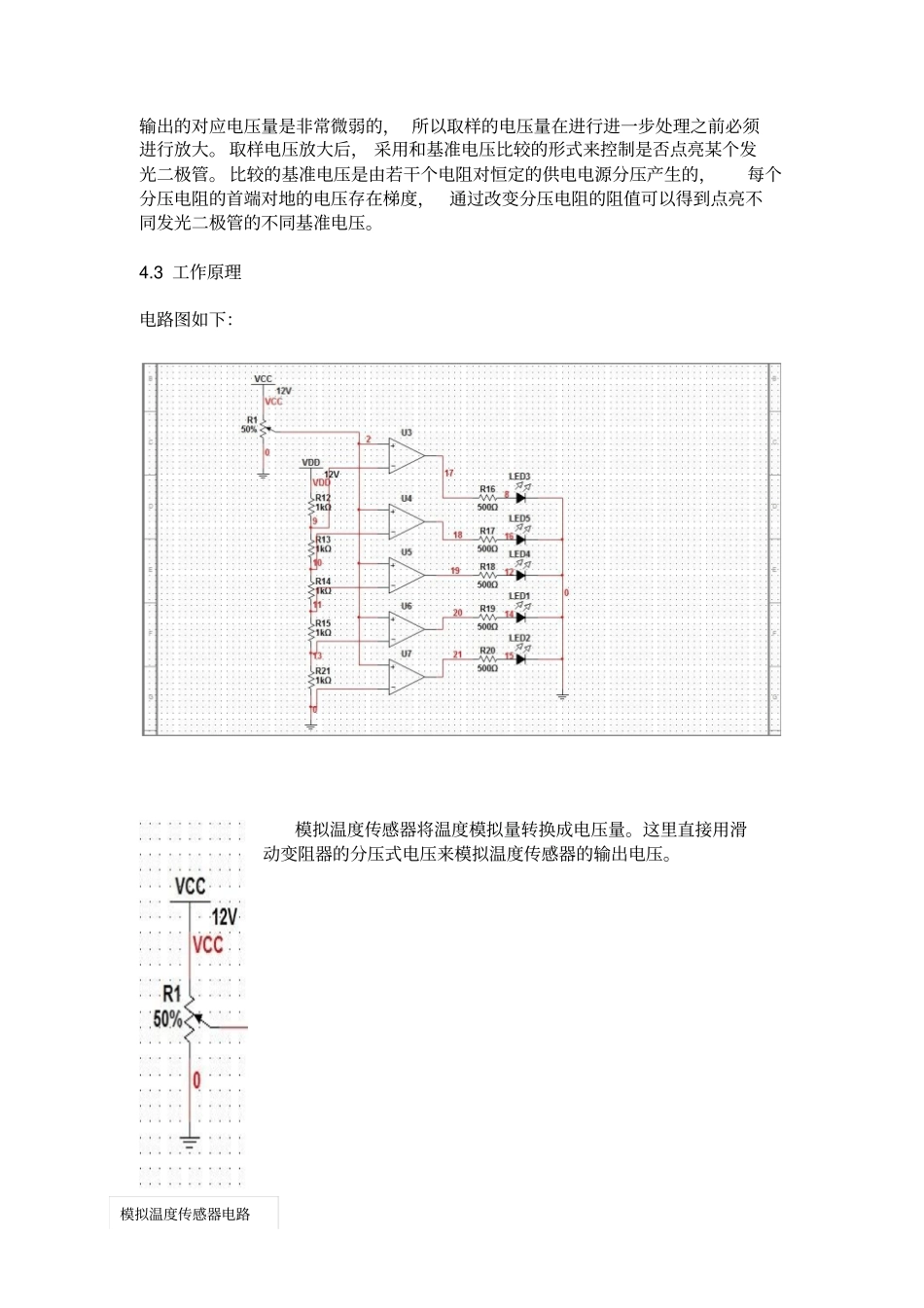

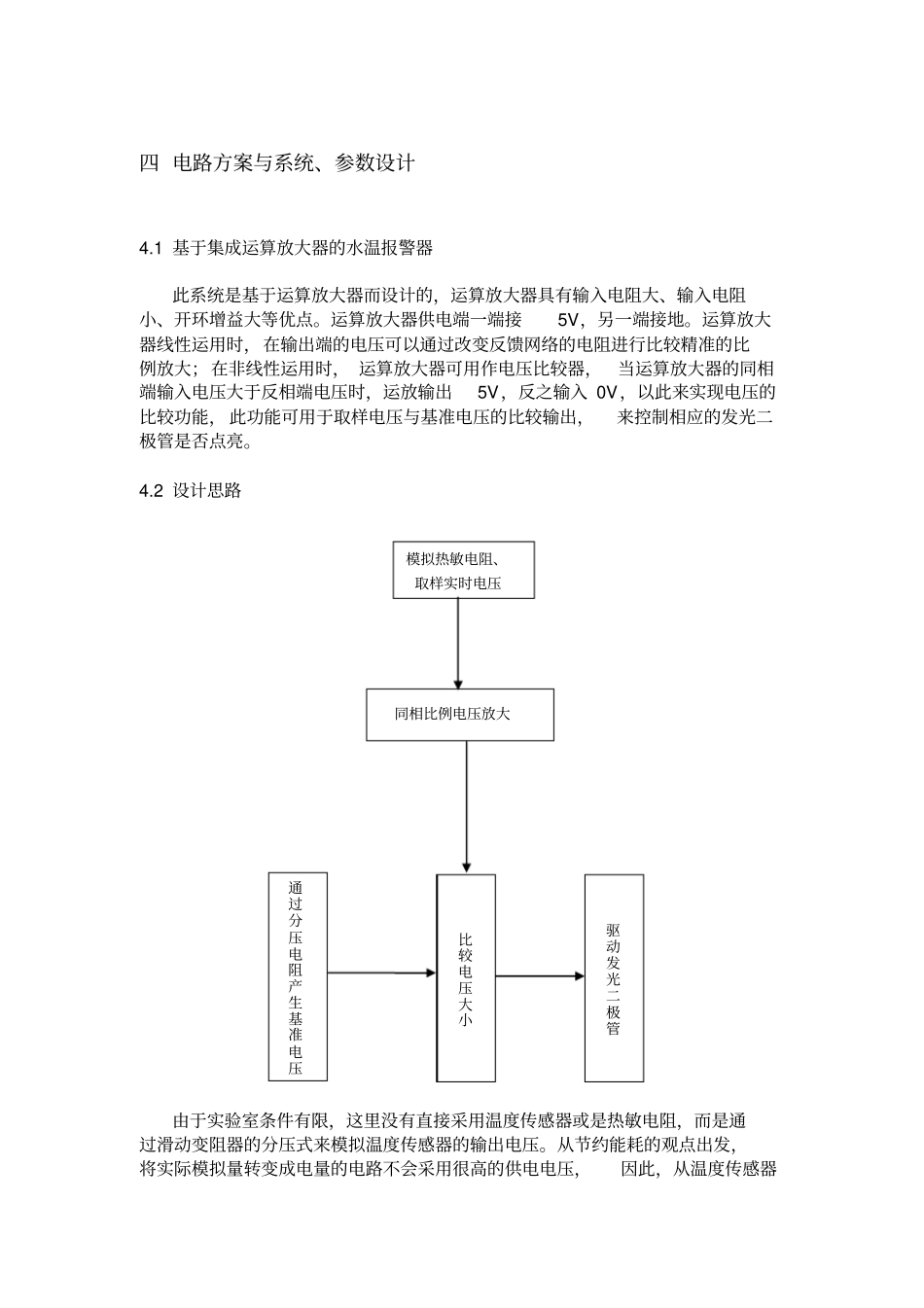

一 设计课题名称汽车电子水温表设计二 课程设计目的、要求与技术指标2.1 课程实际目的(1) 巩固所学的相关理论知识(2) 实践所掌握的电子制作技能(3) 会运用仿真软件对所作出的理论设计进行模拟仿真测试,进一步完善理论设计(4) 通过查阅手册和文献资料,熟悉常用电子器件的类型和特性,并掌握合理选用的元器件的原则(5) 掌握模拟电路的安装、测试与调试的基本技能,熟悉电子仪器的正确使用方法,能分析实验中出现的正常或不正常(或数据)独立解决调试中所发生的问题(6) 学会撰写课程设计报告(7) 培养实事求是、严谨的工作态度和严肃的工作作风(8) 完成一个实际的电子产品,提高分析问题、解决问题的能力2.2 课程实际要求(1) 设计和制作一个模拟汽车电子水温表电路(2) 水温情况由热敏电阻(或其它温度传感器)获取(3) 水温高低通过 5 个发光二极管以光柱形式指示(4) 根据要求设计出电路图,分析工作原理,计算原件参数(5) 列出所有元器件清单(6) 安装调试所设计的电路,达到设计要求三 汽车电子水温表原理汽车电子水温表利用热敏电阻与温度的变化关系的特性来计算发动机冷却系内的冷却水温度。 电子水温表克服了机械式水温表和直感式水温表存在的精度低,抗振动性差等缺点,其具有灵活性、经济性、稳定性等优点。汽车电子水温表通过一个负温度系数的热敏电阻来表征冷却水的温度,而电子线路则通过对电路中电流的变化量进行放大, 将放大后的电压量与基准电压进行比较,进而控制发光二极管的导通和关断,达到提示的作用。四 电路方案与系统、参数设计4.1 基于集成运算放大器的水温报警器此系统是基于运算放大器而设计的,运算放大器具有输入电阻大、输入电阻小、开环增益大等优点。运算放大器供电端一端接5V,另一端接地。运算放大器线性运用时,在输出端的电压可以通过改变反馈网络的电阻进行比较精准的比例放大;在非线性运用时, 运算放大器可用作电压比较器,当运算放大器的同相端输入电压大于反相端电压时,运放输出5V,反之输入 0V,以此来实现电压的比较功能, 此功能可用于取样电压与基准电压的比较输出,来控制相应的发光二极管是否点亮。4.2 设计思路由于实验室条件有限,这里没有直接采用温度传感器或是热敏电阻,而是通过滑动变阻器的分压式来模拟温度传感器的输出电压。从节约能耗的观点出发,将实际模拟量转变成电量的电路不会采用很高的供电电压,因此,从温度传感器模拟热...
