汽车蓄电池过压欠压告警电路的设计说明

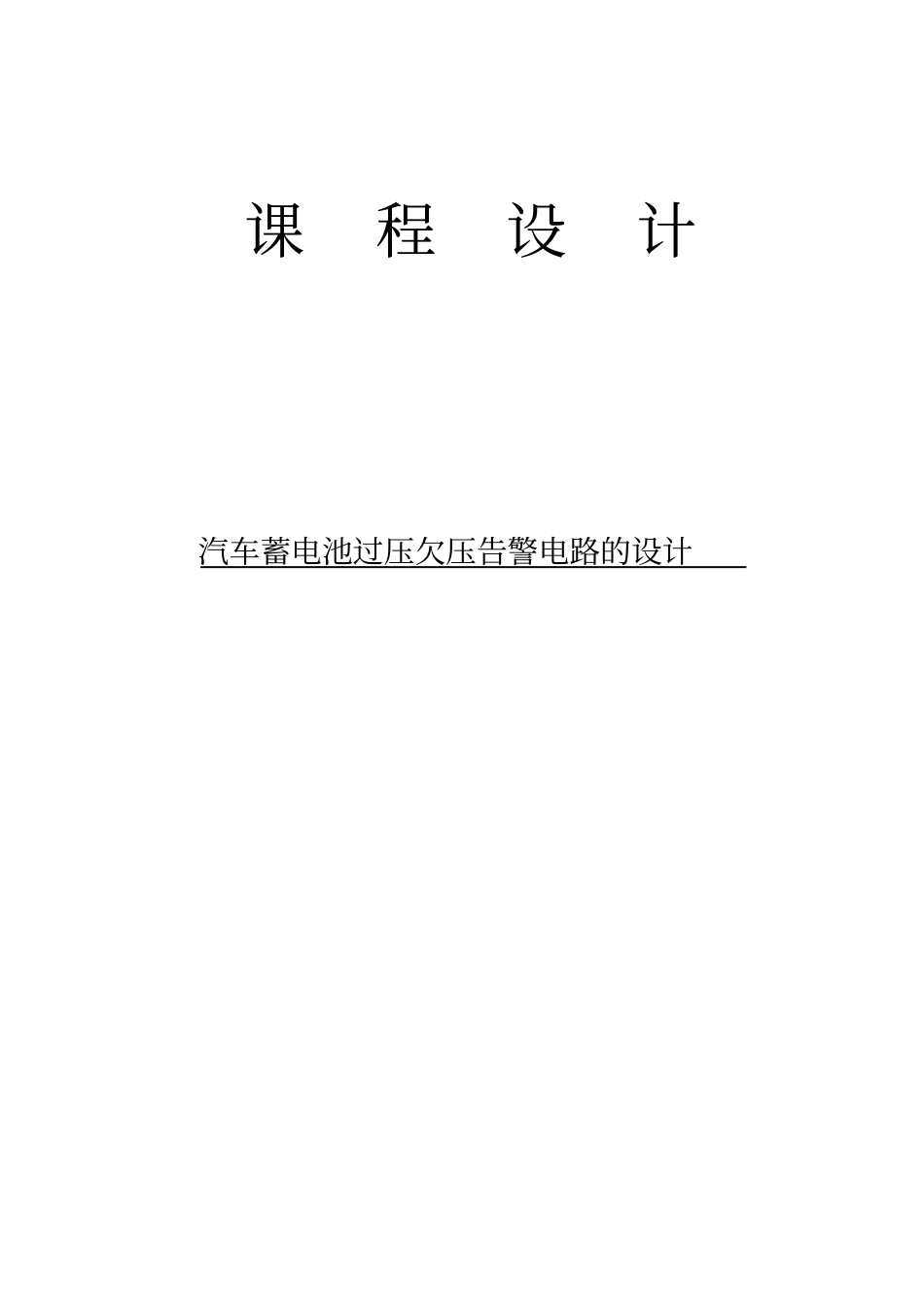

汽车蓄电池过压欠压告警电路的设计说明_第1页
1/19

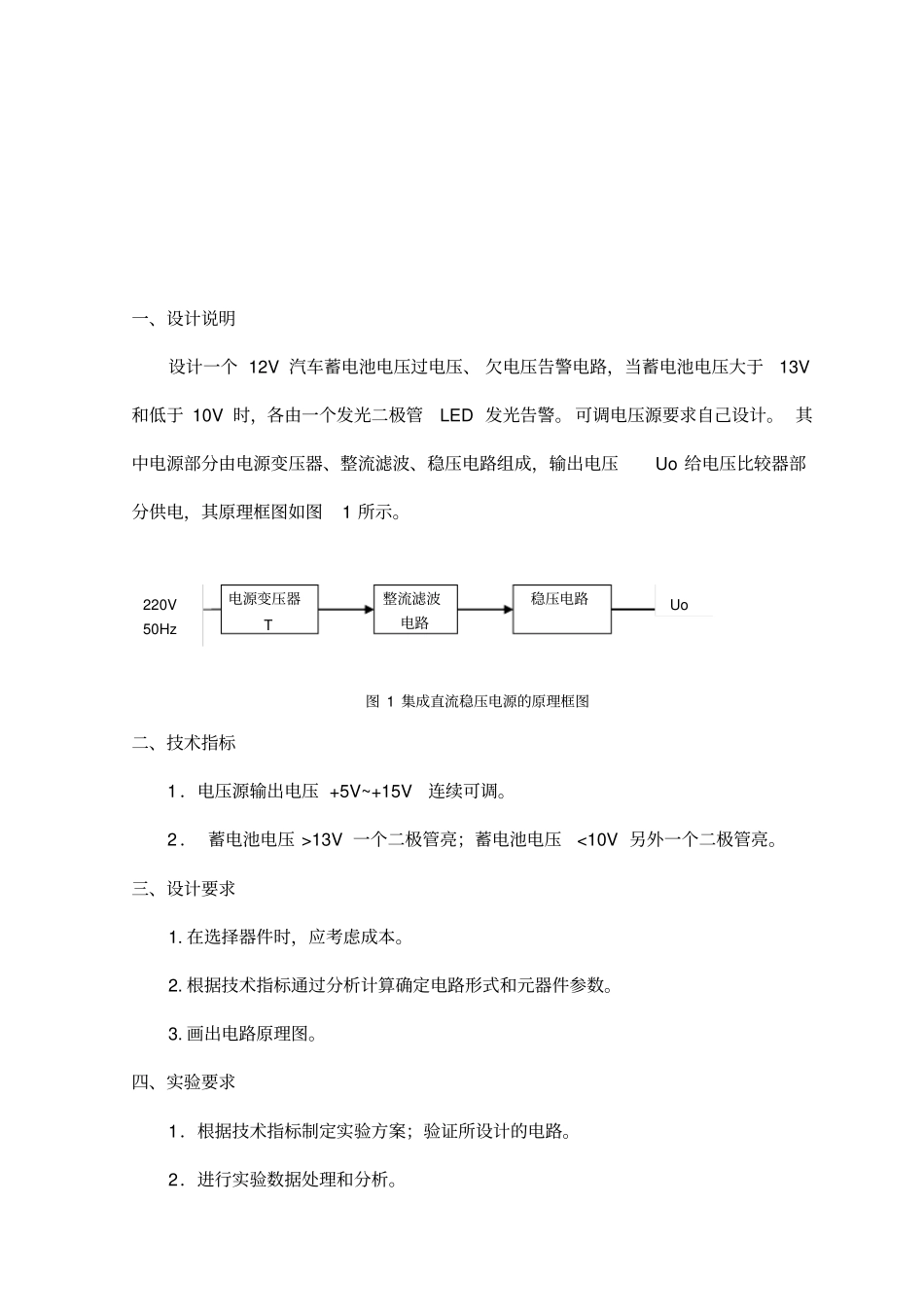

汽车蓄电池过压欠压告警电路的设计说明_第2页
2/19

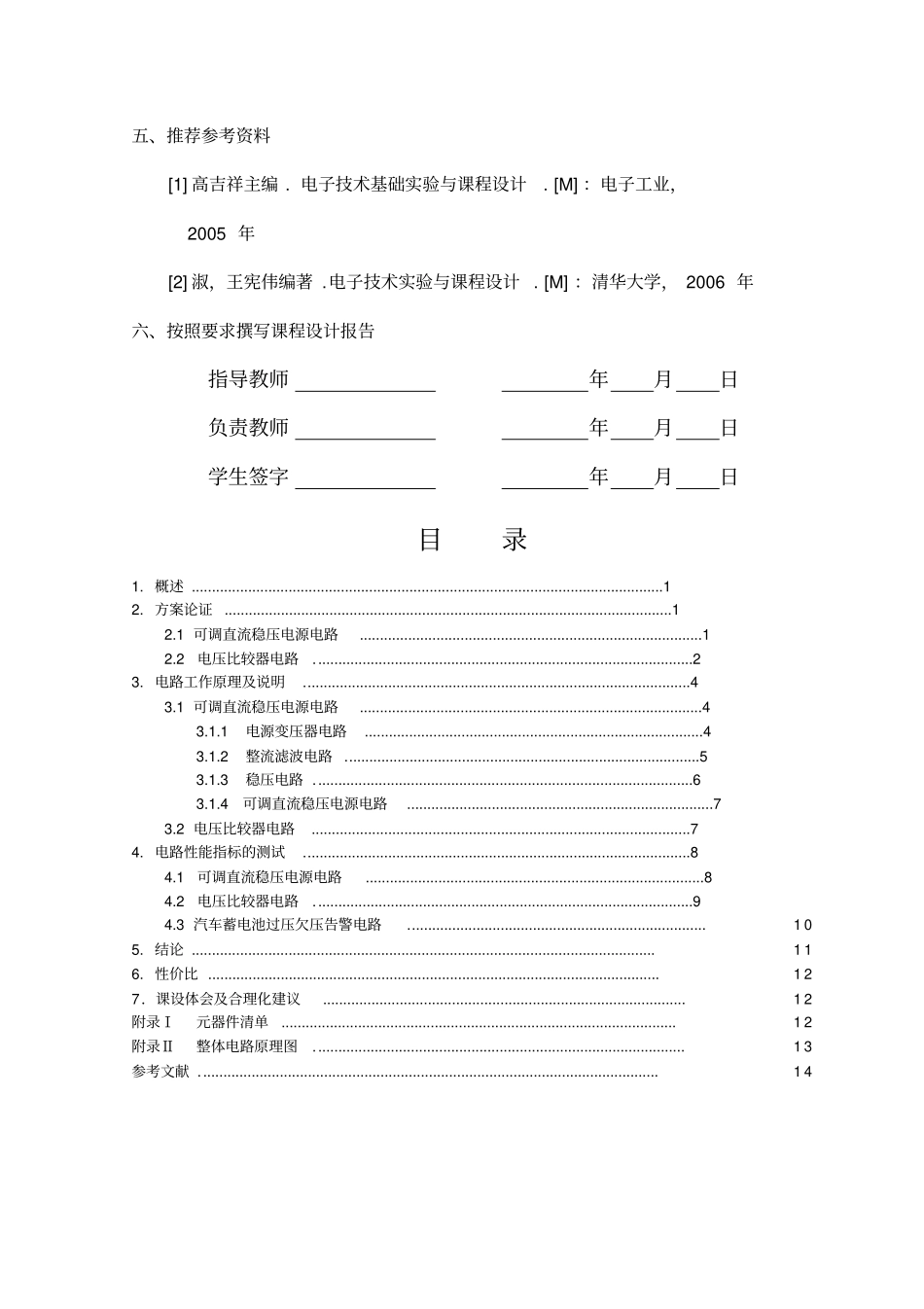

汽车蓄电池过压欠压告警电路的设计说明_第3页
3/19
课程设计汽车蓄电池过压欠压告警电路的设计一、设计说明设计一个 12V 汽车蓄电池电压过电压、 欠电压告警电路,当蓄电池电压大于13V和低于 10V 时,各由一个发光二极管LED 发光告警。 可调电压源要求自己设计。 其中电源部分由电源变压器、整流滤波、稳压电路组成,输出电压Uo 给电压比较器部分供电,其原理框图如图1 所示。图 1 集成直流稳压电源的原理框图二、技术指标1 .电压源输出电压 +5V~+15V连续可调。2 . 蓄电池电压 >13V 一个二极管亮;蓄电池电压<10V 另外一个二极管亮。三、设计要求1. 在选择器件时,应考虑成本。2. 根据技术指标通过分析计算确定电路形式和元器件参数。3. 画出电路原理图。四、实验要求1.根据技术指标制定实验方案;验证所设计的电路。2.进行实验数据处理和分析。电源变压器T 整流滤波电路稳压电路Uo 220V 50Hz 五、推荐参考资料[1] 高吉祥主编 . 电子技术基础实验与课程设计. [M] :电子工业,2005 年[2] 淑,王宪伟编著 .电子技术实验与课程设计 . [M] :清华大学, 2006 年六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日目录1. 概述 .....................................................................................................................1 2. 方案论证 ...............................................................................................................1 2.1 可调直流稳压电源电路.....................................................................................1 2.2 电压比较器电路..............................................................................................2 3. 电路工作原理及说明................................................................................................4 3.1 可调直流稳压电源电路.....................................................................................4 3.1.1 电源变压器电路 ....................................................................................4 3.1.2 整流滤波电路 ........................................................................................5 3.1.3 稳压电路 .................................................................................
