汽车部件品质外观检验规范

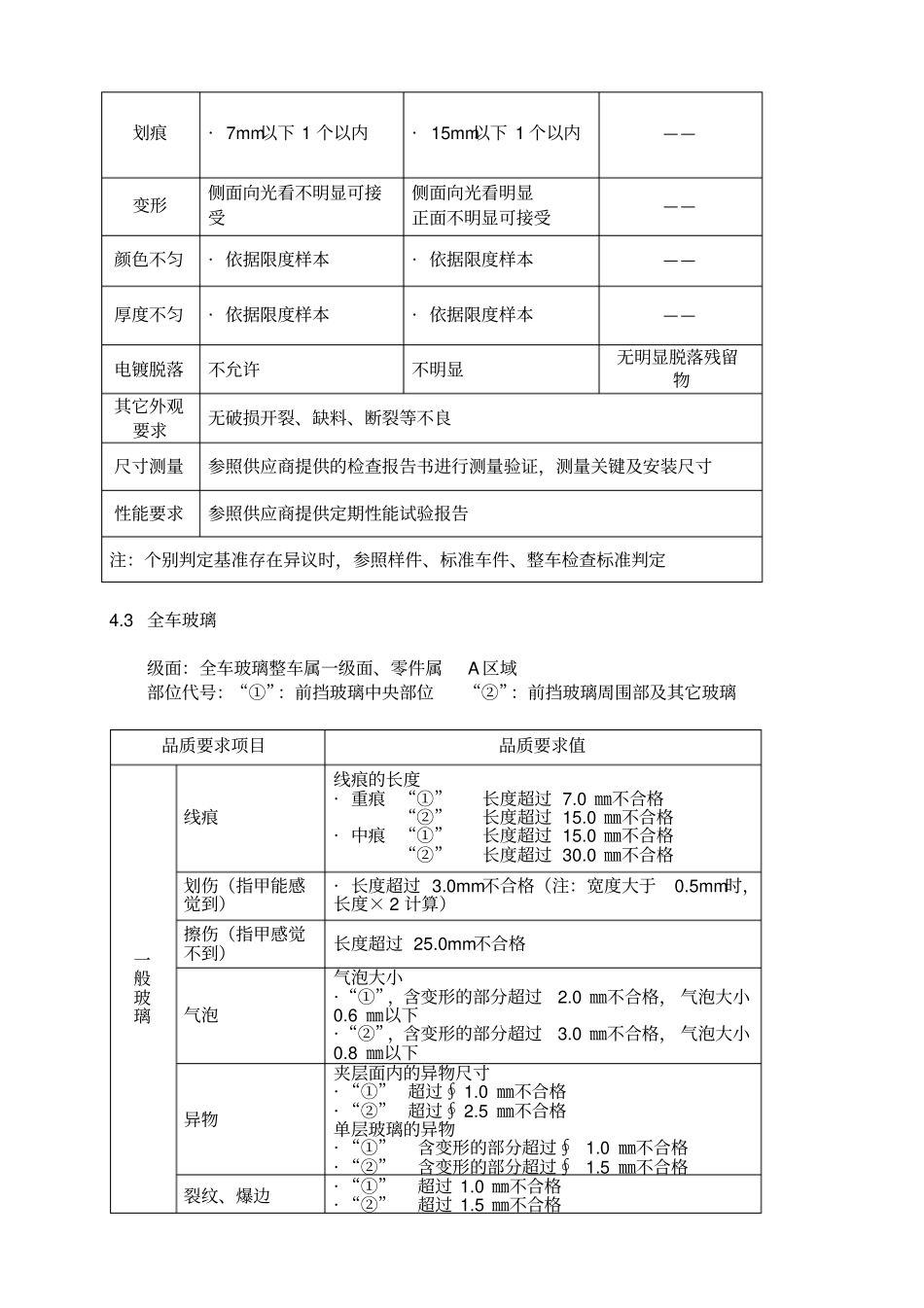

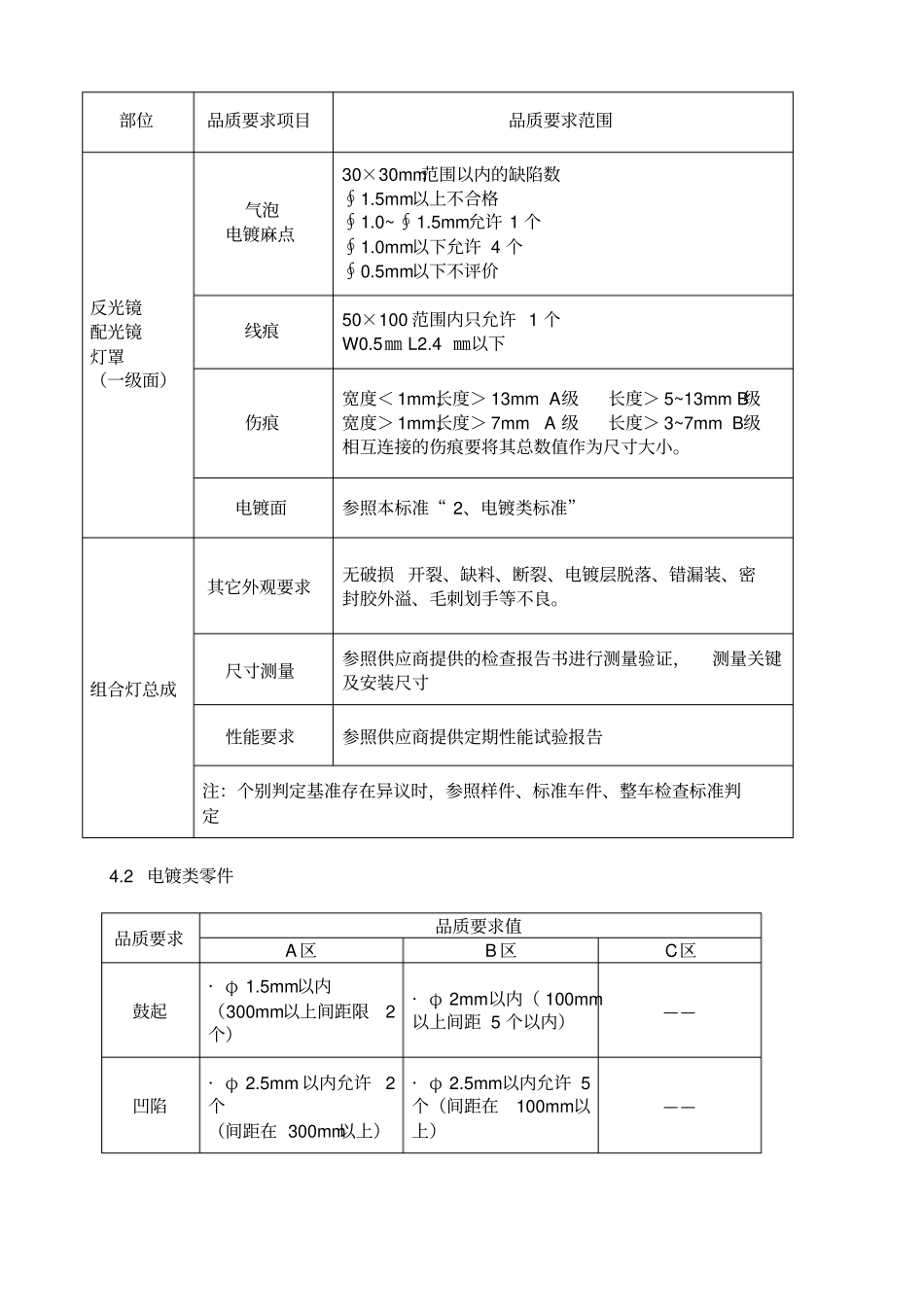

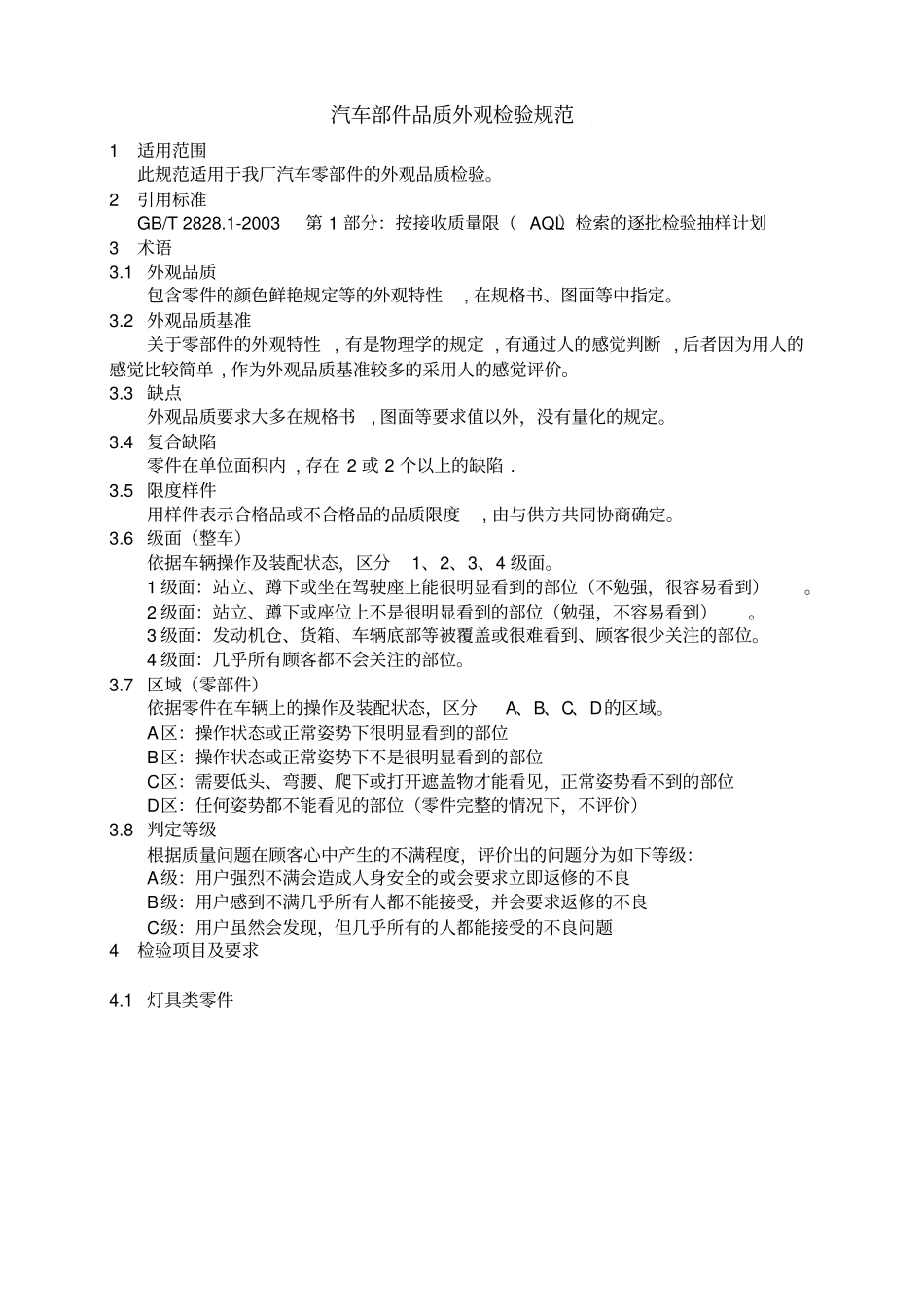

汽车部件品质外观检验规范1 适用范围此规范适用于我厂汽车零部件的外观品质检验。2 引用标准GB/T 2828.1-2003 第 1 部分：按接收质量限（ AQL）检索的逐批检验抽样计划3 术语3.1 外观品质包含零件的颜色鲜艳规定等的外观特性, 在规格书、图面等中指定。3.2 外观品质基准关于零部件的外观特性 , 有是物理学的规定 , 有通过人的感觉判断 , 后者因为用人的感觉比较简单 , 作为外观品质基准较多的采用人的感觉评价。3.3 缺点外观品质要求大多在规格书, 图面等要求值以外，没有量化的规定。3.4 复合缺陷零件在单位面积内 , 存在 2 或 2 个以上的缺陷 . 3.5 限度样件用样件表示合格品或不合格品的品质限度, 由与供方共同协商确定。3.6 级面（整车）依据车辆操作及装配状态，区分1、2、3、4 级面。1 级面：站立、蹲下或坐在驾驶座上能很明显看到的部位（不勉强，很容易看到）。2 级面：站立、蹲下或座位上不是很明显看到的部位（勉强，不容易看到）。3 级面：发动机仓、货箱、车辆底部等被覆盖或很难看到、顾客很少关注的部位。4 级面：几乎所有顾客都不会关注的部位。3.7 区域（零部件）依据零件在车辆上的操作及装配状态，区分A、B、C、D的区域。A区：操作状态或正常姿势下很明显看到的部位B区：操作状态或正常姿势下不是很明显看到的部位C区：需要低头、弯腰、爬下或打开遮盖物才能看见，正常姿势看不到的部位D区：任何姿势都不能看见的部位（零件完整的情况下，不评价）3.8 判定等级根据质量问题在顾客心中产生的不满程度，评价出的问题分为如下等级：A级：用户强烈不满会造成人身安全的或会要求立即返修的不良B级：用户感到不满几乎所有人都不能接受，并会要求返修的不良C级：用户虽然会发现，但几乎所有的人都能接受的不良问题4 检验项目及要求4.1 灯具类零件部位品质要求项目品质要求范围反光镜配光镜灯罩（一级面）气泡电镀麻点30×30mm范围以内的缺陷数∮1.5mm以上不合格∮1.0~∮1.5mm允许 1 个∮1.0mm以下允许 4 个∮0.5mm以下不评价线痕50×100 范围内只允许 1 个W0.5㎜ L2.4 ㎜以下伤痕宽度＜ 1mm,长度＞ 13mm A级长度＞ 5~13mm B级宽度＞ 1mm,长度＞ 7mm A 级长度＞ 3~7mm B级相互连接的伤痕要将其总数值作为尺寸大小。电镀面参照本标准“ 2、电镀类标准”组合灯总成其它外观要求无破损 开裂、缺料、断裂、电镀层脱落、错漏装、密封胶外溢、毛刺划手等不良。尺寸测量参照供...
