汽轮机EH油系统讲解

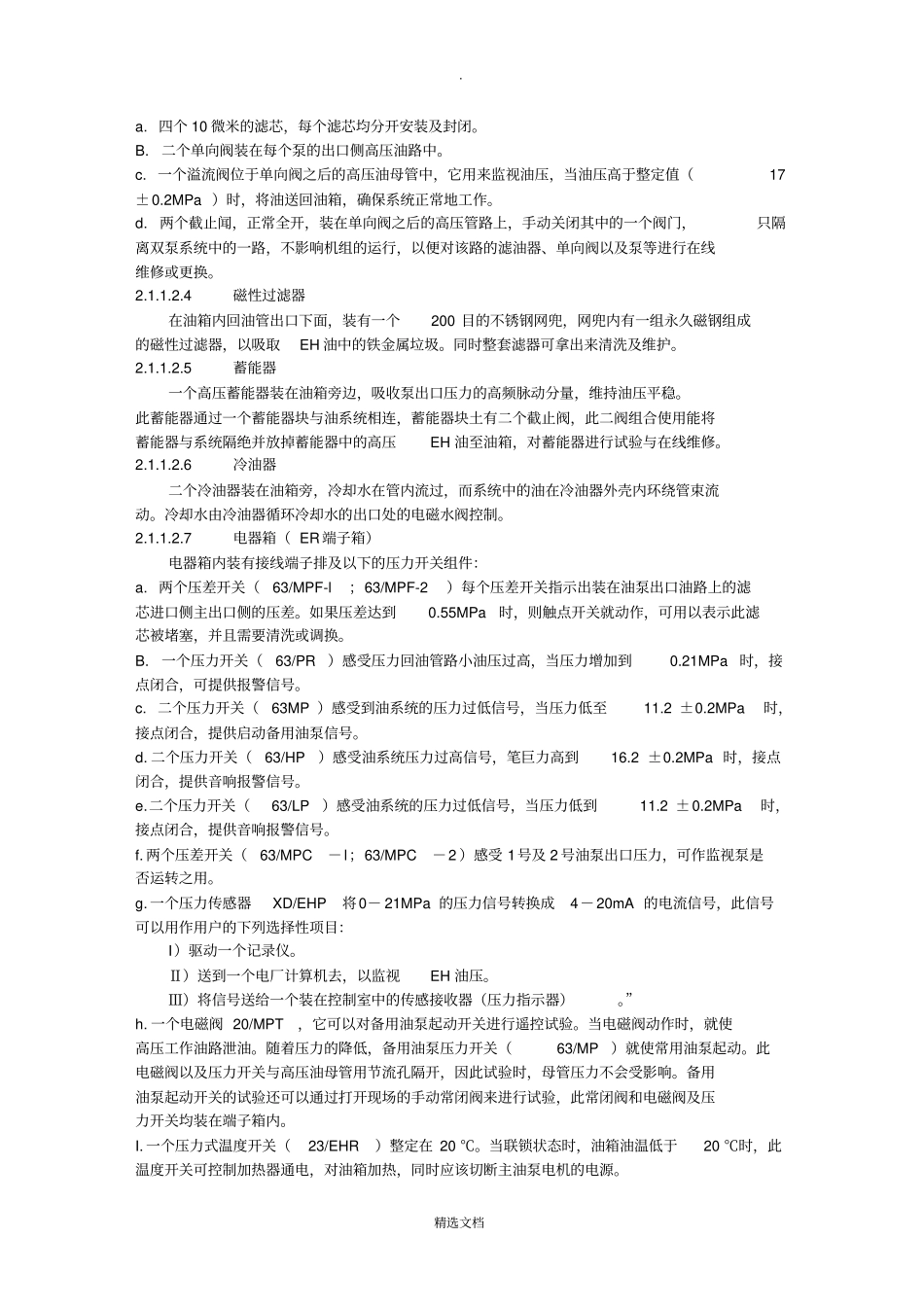

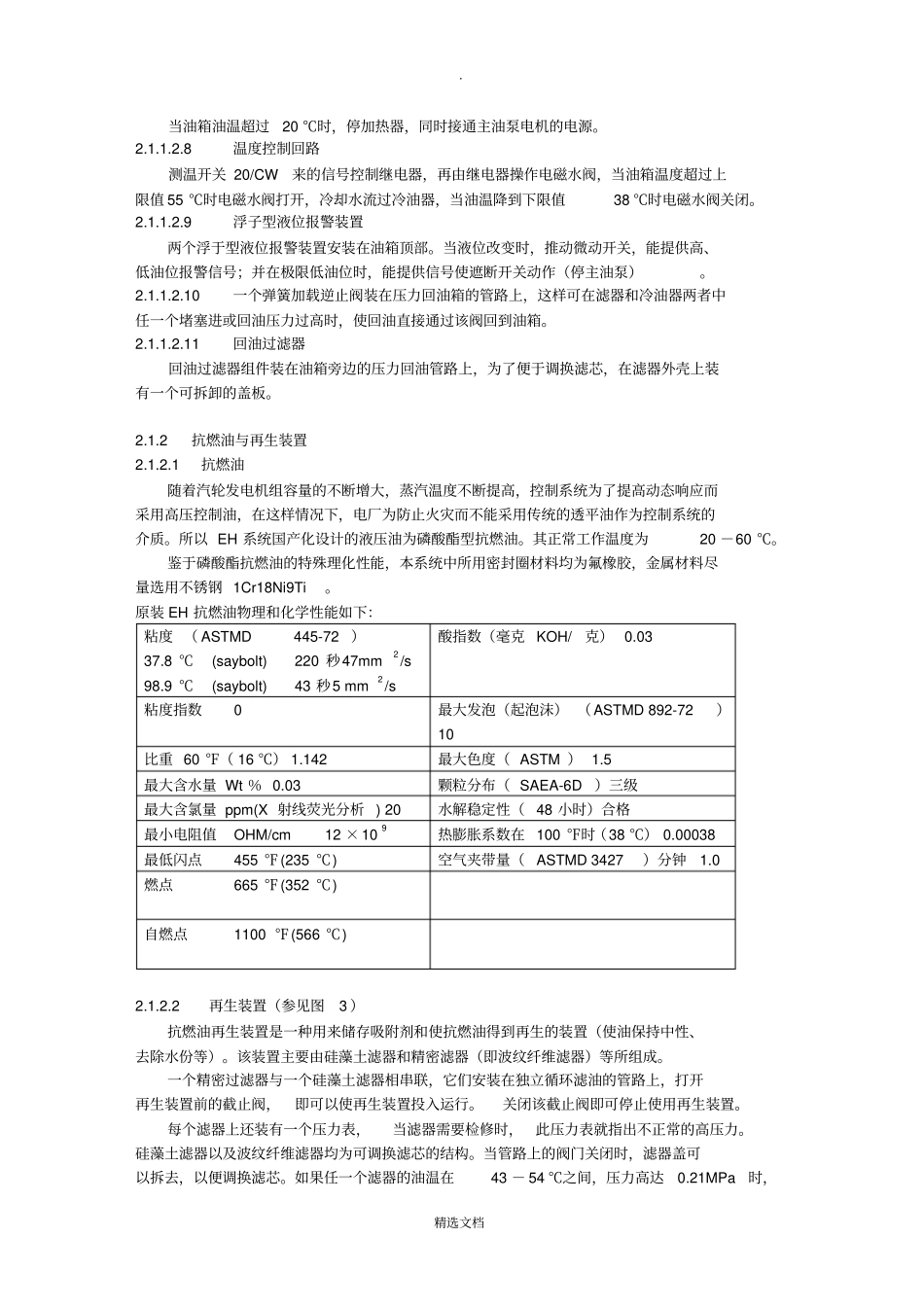

. 精选文档2 高压抗燃油 EH系统2.1 供油系统EH 供油系统由供油装置、抗燃油再生装置及油管路系统组成。2.1.1 供油装置（见图1 ）供油装置的主要功能是提供控制部分所需要的液压油及压力，同时保持液压油的正常理化特性和运行特性。它由油箱、油泵、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、冷油器。 EH 端子箱和一些对油压、油温、油位的报警、指示和控制的标准设备以及一套自循环滤油系统和自循环冷却系统所组成。供油装置的电源要求：两台主油泵为 30KW 、380VAC、50HZ 三相一台滤油泵为 1KW 、380VAC、50Hz 、三相一台冷却油泵为2KW 、 380VAC 、50HZ 、三相一级电加热器为5KW 、 220VAC 、50Hz 、单相2.1.1.1工作原理由交流马达驱动高压柱塞泵，通过油泵吸入滤网将油箱中的抗燃油吸入，从油泵出口的油经过压力滤油器通过单向阀流入和高压蓄能器联接的高压油母管将高压抗燃油送到各执行机构和危急遮断系统。泵输出压力可在0 － 21MPa 之间任意设置。本系统允许正常工作压力设置在11.0 ～15.0MPa，本系统额定工作压力为14.5MPa。油泵启动后，油泵以全流量约85 L/min向系统供油，同时也给蓄能器充油，当油压到达系统的整定压力14.5MPa时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压在14.5MPa 。当系统瞬间用油量很大时，蓄能器将参与供油。溢流阀在高压油母管压力达到17 ±0.2MPa 时动作，起到过压保护作用。各执行机构的回油通过压力回油管先经过3 微米回油滤油器， 然后通过冷油器回至油箱。高压母管上压力开关63/MP以及 63/HP、63/LP能为自动启动备用油泵和对油压偏离正常值时进行报警提供信号。冷油器回水口管道装有电磁水阀，油箱内也装有油温测点的位置孔及提供油作报警和遮断油泵的油压信号，油位指示器按放在油箱的侧面。2.1.1.2供油装置的主要部件：2.1.1.2.1油箱设计成能容纳900 升液压油的油箱（该油箱的容量设计满足1 台大机和 2台 50 ％给水泵小机的正常控制用油） 。考虑抗燃油内少量水份对碳钢有腐蚀作用，设计中油管路全部采用不锈钢材料，其他部件尽可能采用不锈钢材料。油箱板上有液位开关（油位报警和遮断信号）、磁性滤油器、空气滤清器、控制块组件等液压元件。另外，油箱的底部安装有一个加热器，在油温...
