汽轮机危急跳闸系统ETS资料

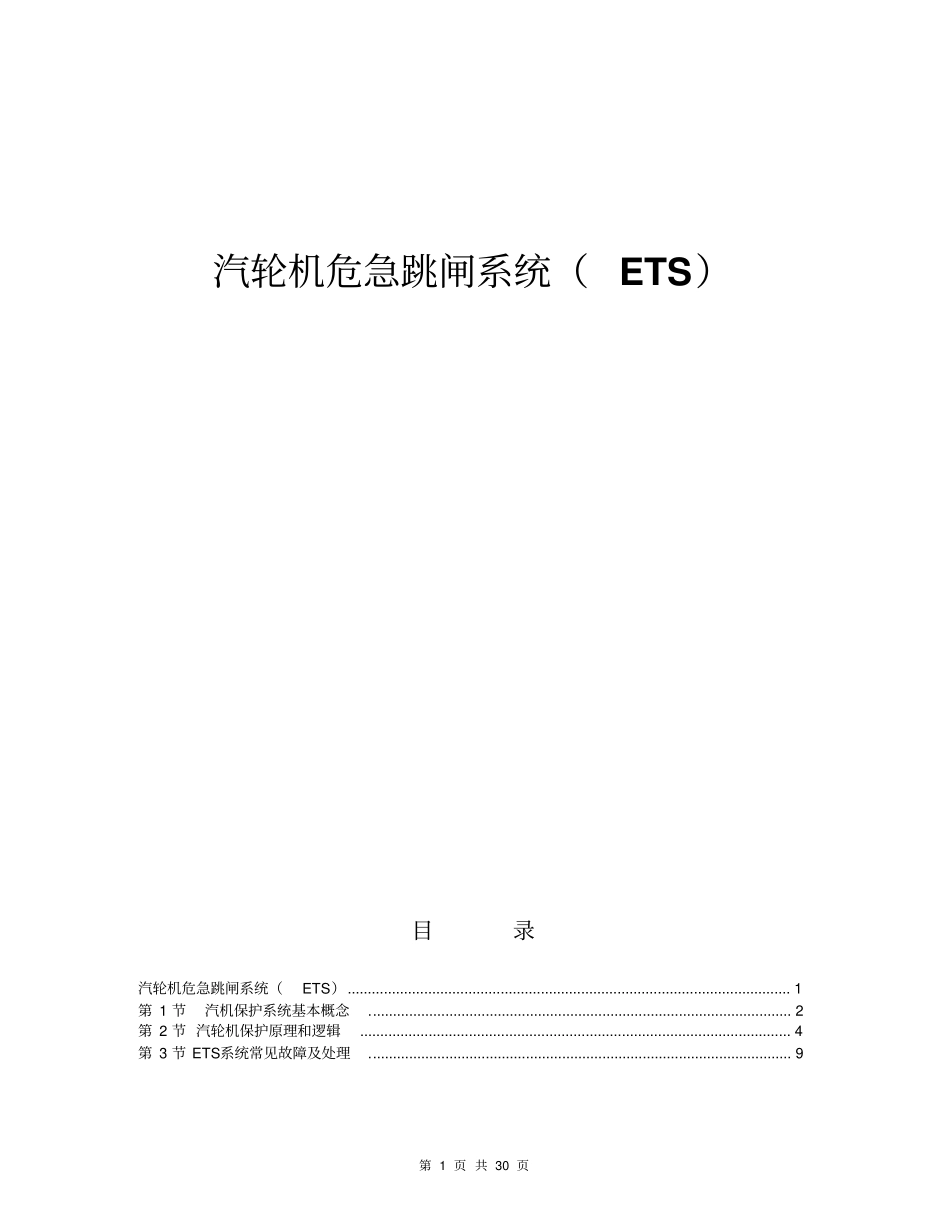

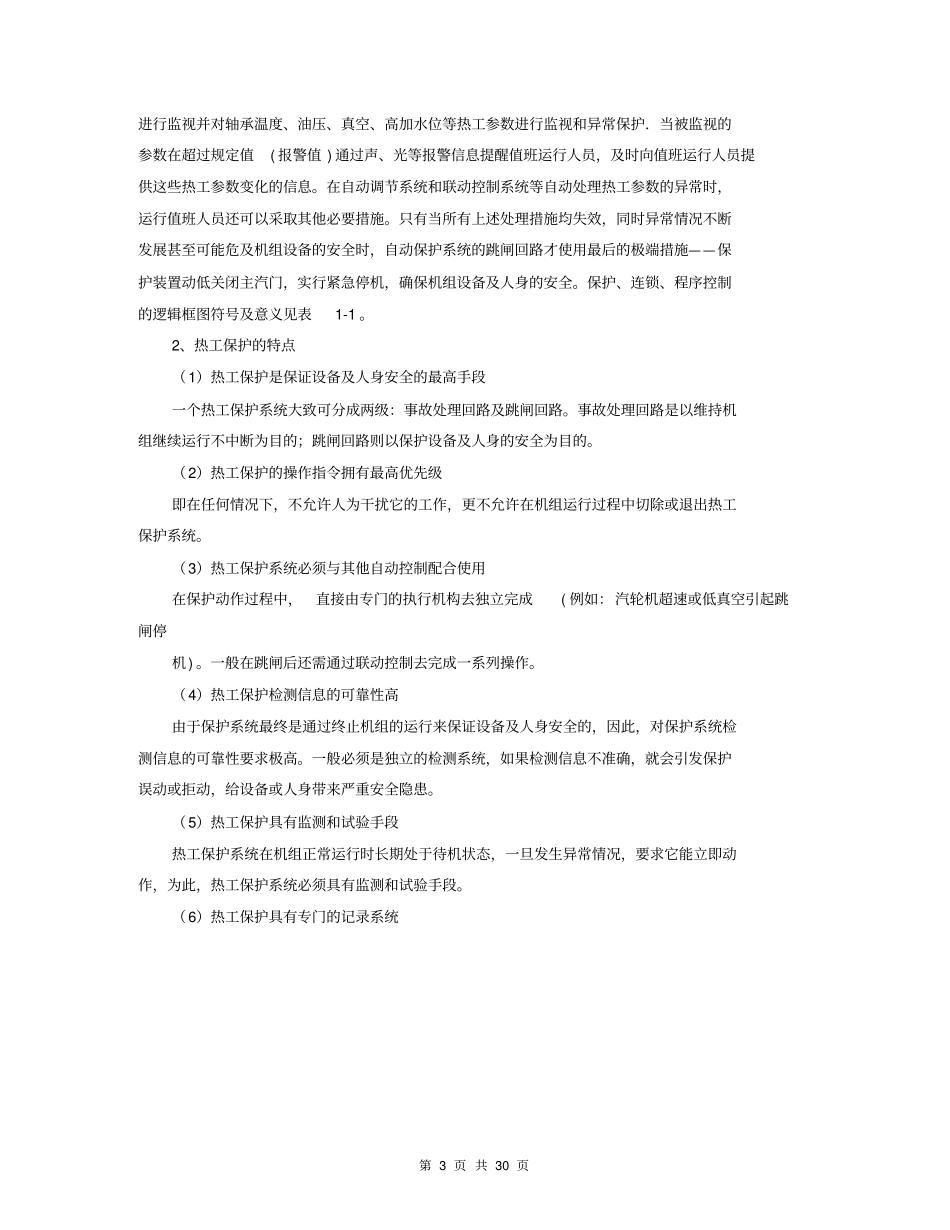

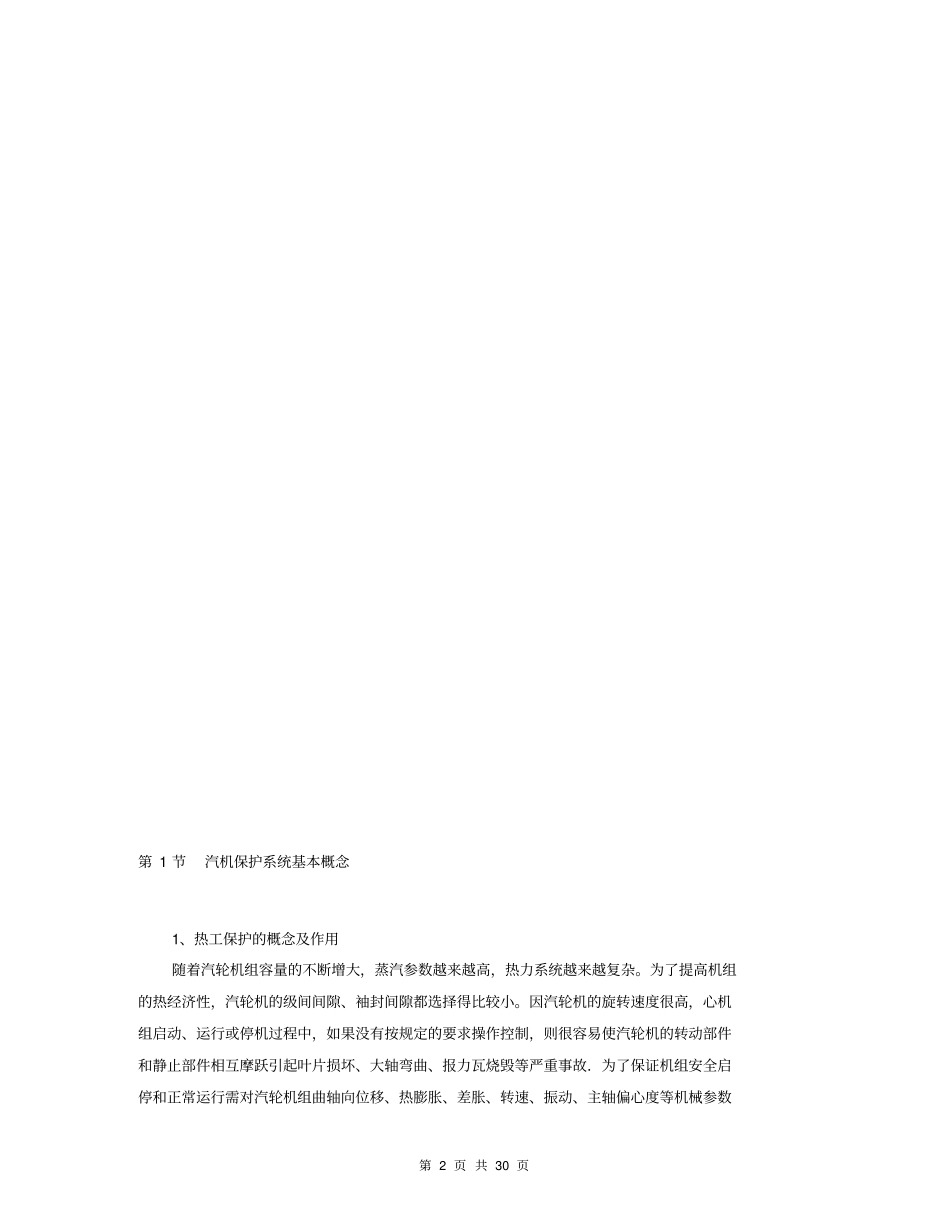

第 1 页 共 30 页汽轮机危急跳闸系统（ ETS）目录汽轮机危急跳闸系统（ETS）.............................................................................................................. 1 第 1 节汽机保护系统基本概念......................................................................................................... 2 第 2 节 汽轮机保护原理和逻辑........................................................................................................... 4 第 3 节 ETS系统常见故障及处理......................................................................................................... 9 第 2 页 共 30 页第 1 节汽机保护系统基本概念1、热工保护的概念及作用随着汽轮机组容量的不断增大，蒸汽参数越来越高，热力系统越来越复杂。为了提高机组的热经济性，汽轮机的级间间隙、袖封间隙都选择得比较小。因汽轮机的旋转速度很高，心机组启动、运行或停机过程中，如果没有按规定的要求操作控制，则很容易使汽轮机的转动部件和静止部件相互摩跃引起叶片损坏、大轴弯曲、报力瓦烧毁等严重事故．为了保证机组安全启停和正常运行需对汽轮机组曲轴向位移、热膨胀、差胀、转速、振动、主轴偏心度等机械参数第 3 页 共 30 页进行监视并对轴承温度、油压、真空、高加水位等热工参数进行监视和异常保护．当被监视的参数在超过规定值( 报警值 ) 通过声、光等报警信息提醒值班运行人员，及时向值班运行人员提供这些热工参数变化的信息。在自动调节系统和联动控制系统等自动处理热工参数的异常时，运行值班人员还可以采取其他必要措施。只有当所有上述处理措施均失效，同时异常情况不断发展甚至可能危及机组设备的安全时，自动保护系统的跳闸回路才使用最后的极端措施——保护装置动低关闭主汽门，实行紧急停机，确保机组设备及人身的安全。保护、连锁、程序控制的逻辑框图符号及意义见表1-1 。2、热工保护的特点（1）热工保护是保证设备及人身安全的最高手段一个热工保护系统大致可分成两级：事故处理回路及跳闸回路。事故处理回路是以维持机组继续运行不中断为目的；跳闸回路则以保护设备及人身的安全为目的。（2）热工保护的操作指令拥有最高优先级即在任何情况下，不允许人为干扰它的工作，更不允许在机组运行过程中切除或退出热工保护系统。（3）热工保护系统必须与其...
