沥青上面层首件工程总结

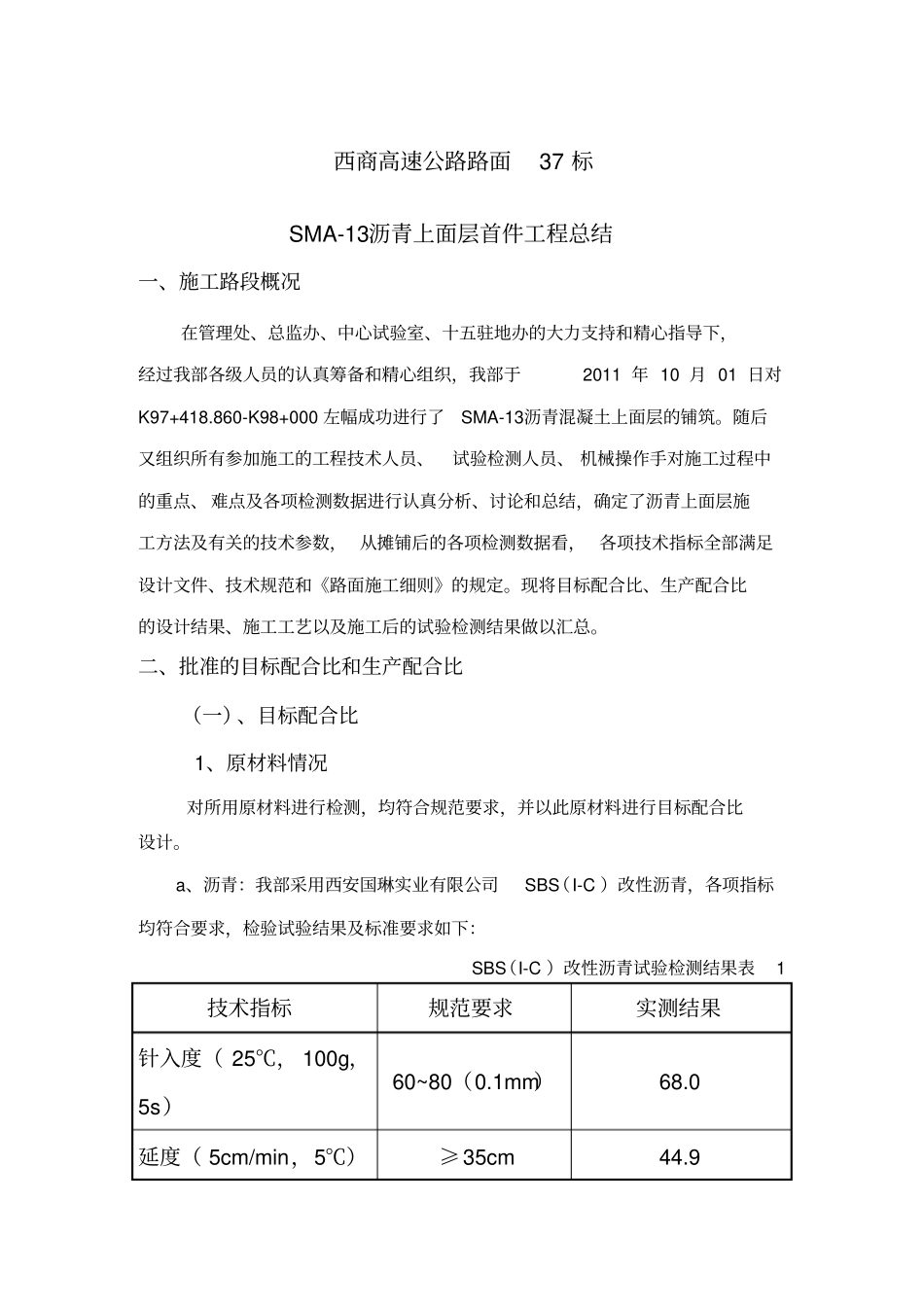

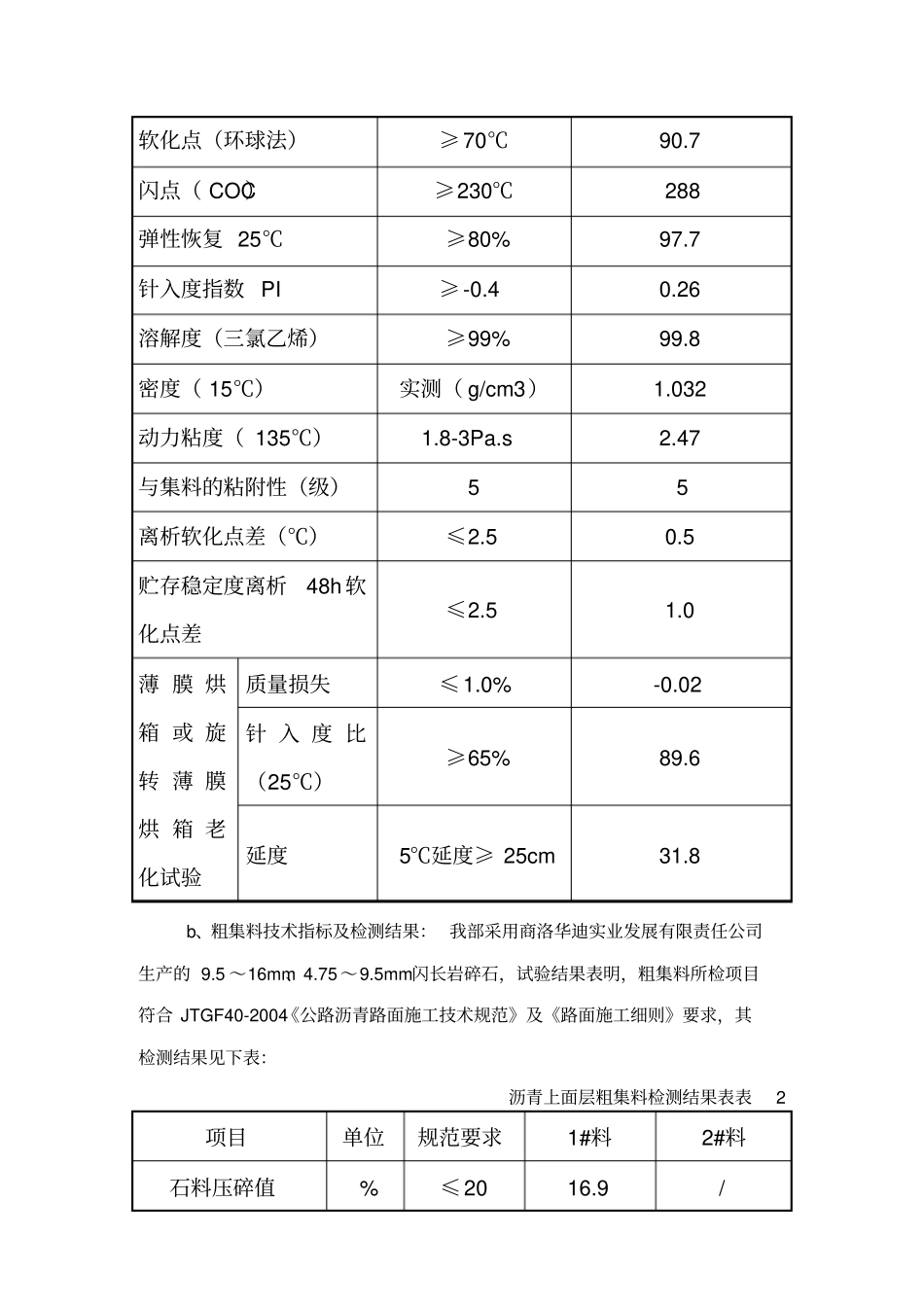

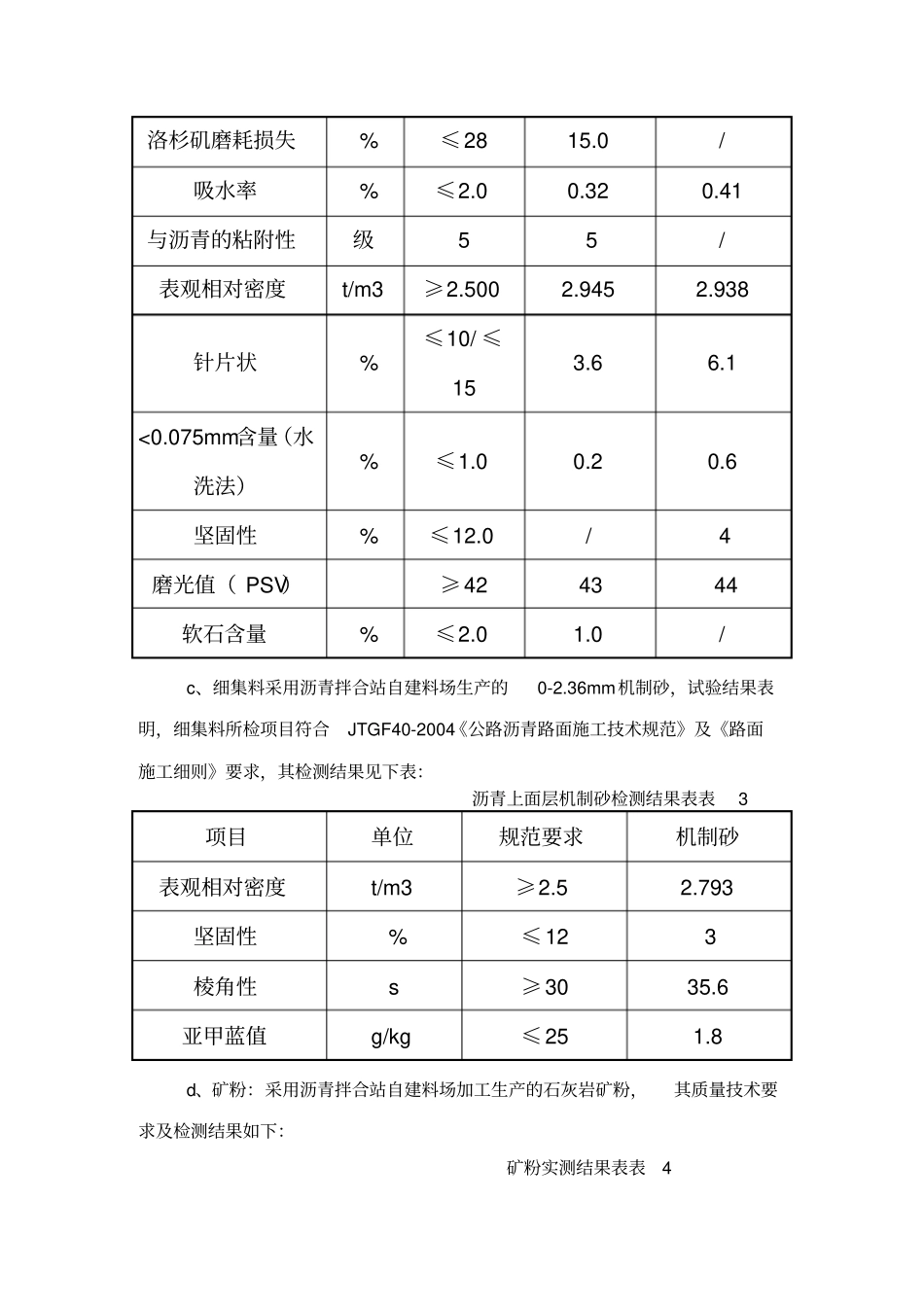

西商高速公路路面37 标SMA-13沥青上面层首件工程总结一、施工路段概况在管理处、总监办、中心试验室、十五驻地办的大力支持和精心指导下，经过我部各级人员的认真筹备和精心组织，我部于2011 年 10 月 01 日对K97+418.860-K98+000 左幅成功进行了SMA-13沥青混凝土上面层的铺筑。随后又组织所有参加施工的工程技术人员、试验检测人员、 机械操作手对施工过程中的重点、 难点及各项检测数据进行认真分析、讨论和总结，确定了沥青上面层施工方法及有关的技术参数， 从摊铺后的各项检测数据看， 各项技术指标全部满足设计文件、技术规范和《路面施工细则》的规定。现将目标配合比、生产配合比的设计结果、施工工艺以及施工后的试验检测结果做以汇总。二、批准的目标配合比和生产配合比（一）、目标配合比1、原材料情况对所用原材料进行检测，均符合规范要求，并以此原材料进行目标配合比设计。a、沥青：我部采用西安国琳实业有限公司SBS（I-C ）改性沥青，各项指标均符合要求，检验试验结果及标准要求如下：SBS（I-C ）改性沥青试验检测结果表1技术指标规范要求实测结果针入度（ 25℃， 100g，5s）60~80（0.1mm）68.0 延度（ 5cm/min，5℃）≥35cm 44.9 软化点（环球法）≥70℃90.7 闪点（ COC）≥230℃288 弹性恢复 25℃≥80% 97.7 针入度指数 PI ≥-0.4 0.26 溶解度（三氯乙烯）≥99% 99.8 密度（ 15℃）实测（ g/cm3）1.032 动力粘度（ 135℃）1.8-3Pa.s 2.47 与集料的粘附性（级）5 5 离析软化点差（℃）≤2.5 0.5 贮存稳定度离析48h 软化点差≤2.5 1.0 薄 膜 烘箱 或 旋转 薄 膜烘 箱 老化试验质量损失≤1.0% -0.02 针 入 度 比（25℃）≥65% 89.6 延度5℃延度≥ 25cm 31.8 b、粗集料技术指标及检测结果： 我部采用商洛华迪实业发展有限责任公司生产的 9.5 ～16mm、4.75 ～9.5mm闪长岩碎石，试验结果表明，粗集料所检项目符合 JTGF40-2004《公路沥青路面施工技术规范》及《路面施工细则》要求，其检测结果见下表：沥青上面层粗集料检测结果表表2 项目单位规范要求1#料2#料石料压碎值% ≤20 16.9 / 洛杉矶磨耗损失% ≤28 15.0 / 吸水率% ≤2.0 0.32 0.41 与沥青的粘附性级5 5 / 表观相对密度t/m3 ≥2.500 2.945 2.938 针片状% ≤10/ ≤15 3.6 6.1 <0.075mm含量（水洗法）% ≤1.0 0.2 0.6 坚固性% ≤12.0 / 4 磨光值（ PSV）≥42 43 44 ...
