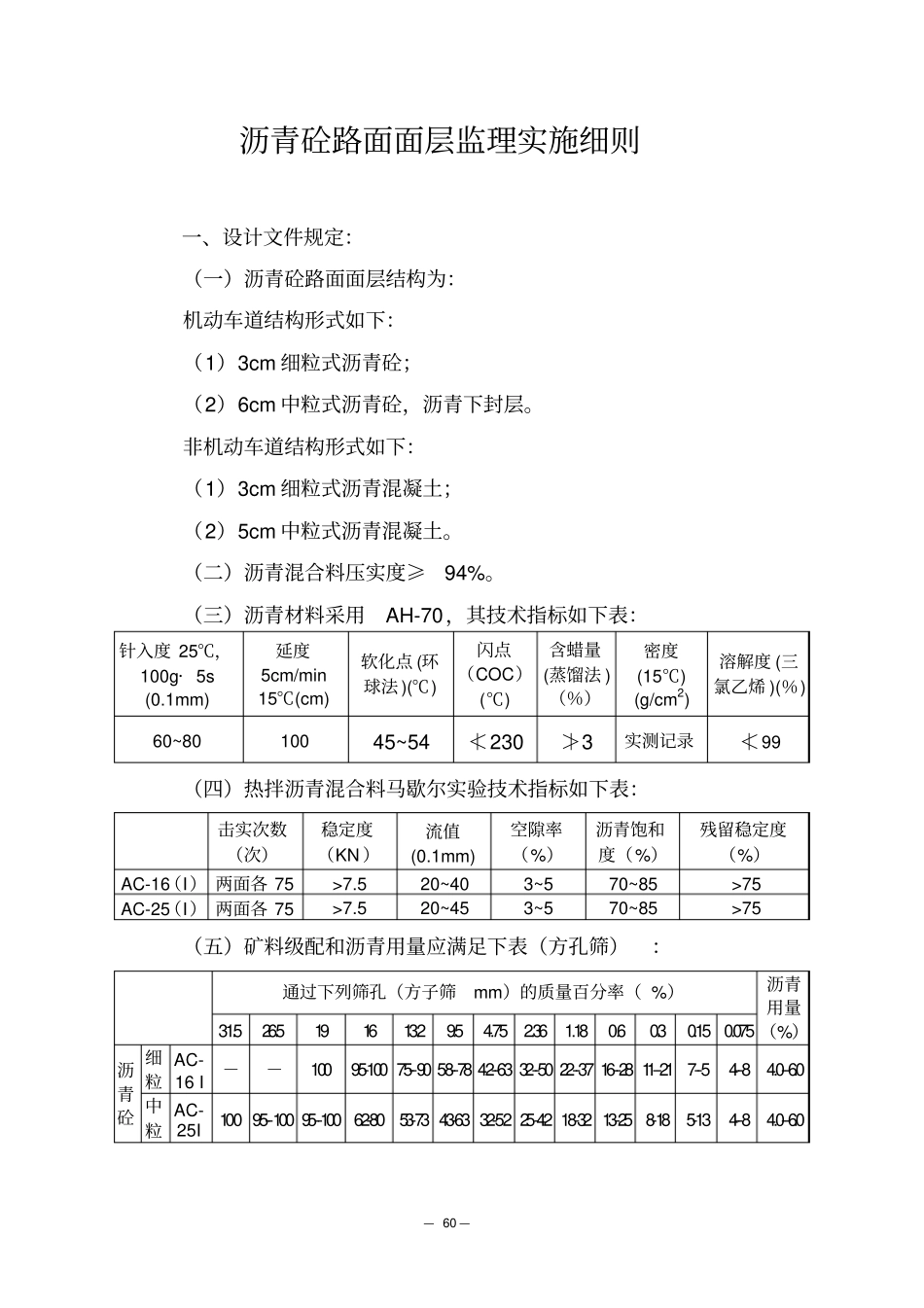

——60 沥青砼路面面层监理实施细则一、设计文件规定：（一）沥青砼路面面层结构为：机动车道结构形式如下：（1）3cm 细粒式沥青砼；（2）6cm 中粒式沥青砼，沥青下封层。非机动车道结构形式如下：（1）3cm 细粒式沥青混凝土；（2）5cm 中粒式沥青混凝土。（二）沥青混合料压实度≥94%。（三）沥青材料采用AH-70，其技术指标如下表：针入度 25℃，100g· 5s (0.1mm) 延度5cm/min 15℃(cm) 软化点 (环球法 )(℃) 闪点（COC）(℃) 含蜡量(蒸馏法 )（％）密度(15℃) (g/cm2) 溶解度 (三氯乙烯 )(％) 60~80 100 45~54≮230≯3实测记录≮99 （四）热拌沥青混合料马歇尔实验技术指标如下表：击实次数（次）稳定度（KN ）流值(0.1mm) 空隙率（%）沥青饱和度（%）残留稳定度（%）AC-16（I） 两面各 75 >7.5 20~40 3~5 70~85 >75 AC-25（I） 两面各 75 >7.5 20~45 3~5 70~85 >75 （五）矿料级配和沥青用量应满足下表（方孔筛）：通过下列筛孔（方子筛mm）的质量百分率（ %）沥青用量（%）31.526.5191613.29.54.752.361.180.60.30.15 0.075沥青砼细粒AC- 16 I －－10095-100 75--90 58--78 42--63 32--50 22--37 16--28 11--21 7--54--84.0--6.0中粒AC- 25I 100 95--100 95--100 62-80 53-73 43-63 32-52 25-42 18-32 13-25 8-185-134--84.0--6.0——61 （六）热拌沥青混合料施工温度按下表控制：沥青标号沥青加热温度℃矿 料 温 度沥青混合料出厂正常温度℃摊铺碾压温度℃间隙式拌和机℃连续式拌和机℃AH-70 150~170 比沥青加热温度高 10 至 20 比沥青加热温度高 5 至 10 140~165 110~140 二、热拌沥青砼配合比设计（一）有关规定1、混合料应模拟生产实际进行配合比设计，决定材料品种、级配及沥青用量。2、混合料设计采用马歇尔试验设计方法。并对设计的混合料进行浸水马歇尔试验， 水稳性检验。 经配合比设计得到的混合料应符合设计要求或规范要求。（二）材料准备1、按相关试验规程的取样方法，取足够数量的具有代表性的沥青及矿料试样，按设计或规范规定的材料质量技术要求试验各项性质。不合格的材料，不得用于试验。2、对粗集料、细集料、填料进行筛分，得出各种矿料的筛分曲线。3、测定粗集料、细集料、填料及沥青的相对密度。（三）矿料配合比计算1、按设计要求的沥青混合料类型及确定的矿料级配、范围。2、应将包括 0.075mm、2.36mm、4.75mm 筛孔在内的较...
