河道砼挡墙生态挡墙施工方案

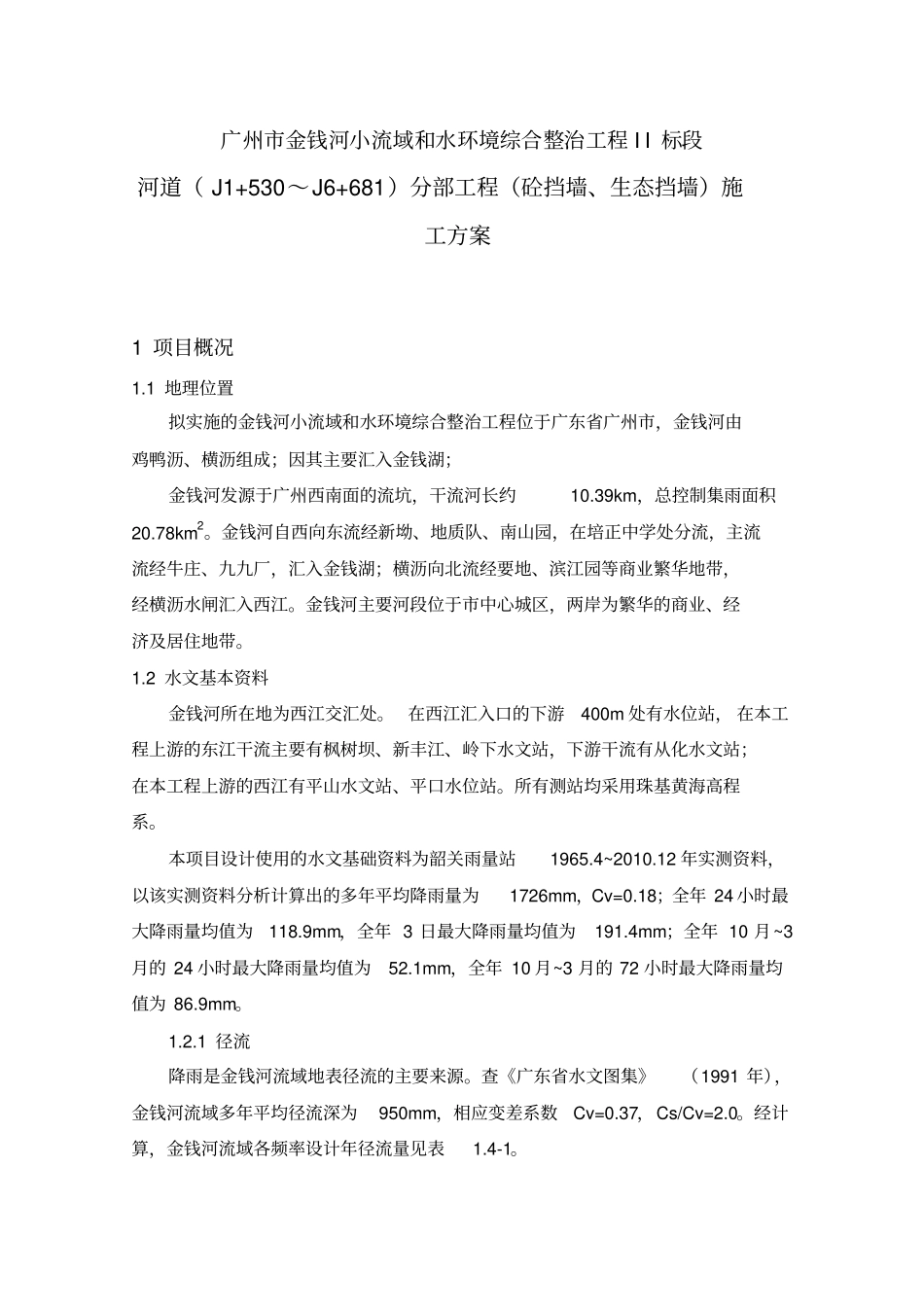

广州市金钱河小流域和水环境综合整治工程 I I 标段河道（ J1+530～J6+681）分部工程（砼挡墙、生态挡墙）施工方案1 项目概况1.1 地理位置拟实施的金钱河小流域和水环境综合整治工程位于广东省广州市，金钱河由鸡鸭沥、横沥组成；因其主要汇入金钱湖；金钱河发源于广州西南面的流坑，干流河长约10.39km，总控制集雨面积20.78km2。金钱河自西向东流经新坳、地质队、南山园，在培正中学处分流，主流流经牛庄、九九厂，汇入金钱湖；横沥向北流经要地、滨江园等商业繁华地带，经横沥水闸汇入西江。金钱河主要河段位于市中心城区，两岸为繁华的商业、经济及居住地带。1.2 水文基本资料金钱河所在地为西江交汇处。 在西江汇入口的下游400m 处有水位站， 在本工程上游的东江干流主要有枫树坝、新丰江、岭下水文站，下游干流有从化水文站；在本工程上游的西江有平山水文站、平口水位站。所有测站均采用珠基黄海高程系。本项目设计使用的水文基础资料为韶关雨量站1965.4~2010.12 年实测资料，以该实测资料分析计算出的多年平均降雨量为1726mm，Cv=0.18；全年 24 小时最大降雨量均值为118.9mm，全年 3 日最大降雨量均值为191.4mm；全年 10 月~3月的 24 小时最大降雨量均值为52.1mm，全年 10 月~3 月的 72 小时最大降雨量均值为 86.9mm。1.2.1 径流降雨是金钱河流域地表径流的主要来源。查《广东省水文图集》（1991 年），金钱河流域多年平均径流深为950mm，相应变差系数Cv=0.37，Cs/Cv=2.0。经计算，金钱河流域各频率设计年径流量见表1.4-1。表 1.4-1金钱河流域各频率设计年径流量河流名称断面名称集雨面积F(km2) 多年平均径流深（ mm）多年平均径流量（m3/s）设计年径流量（m3/s）P=20% P=50% P=80% P=90% P=95% 金钱河横沥河口（不考虑分流）20.78 950 0.63 0.81 0.60 0.42 0.35 0.30 分流口至金钱湖段3.17 950 0.10 0.12 0.09 0.06 0.05 0.05 分流口以上12.45 950 0.38 0.48 0.36 0.25 0.21 0.18 下庄村10.28 950 0.31 0.40 0.30 0.21 0.18 0.15 公路桥7.26 950 0.22 0.28 0.21 0.15 0.12 0.11 流坑水库各频率设计年径流量详见表1.3-2。表 1.4-2流坑水库设计径流成果表频率 P（%）10 20 50 80 90 95 径流深（ mm）1423.10 1227.40 908.20 644.10 537.70 458.85 Wp （万 m3）153.69 132.56 98.09 69.56 58.07 9.56 流量（ m3/s）0.05 0.04 0.03 0.0...
