油气润滑操作规程

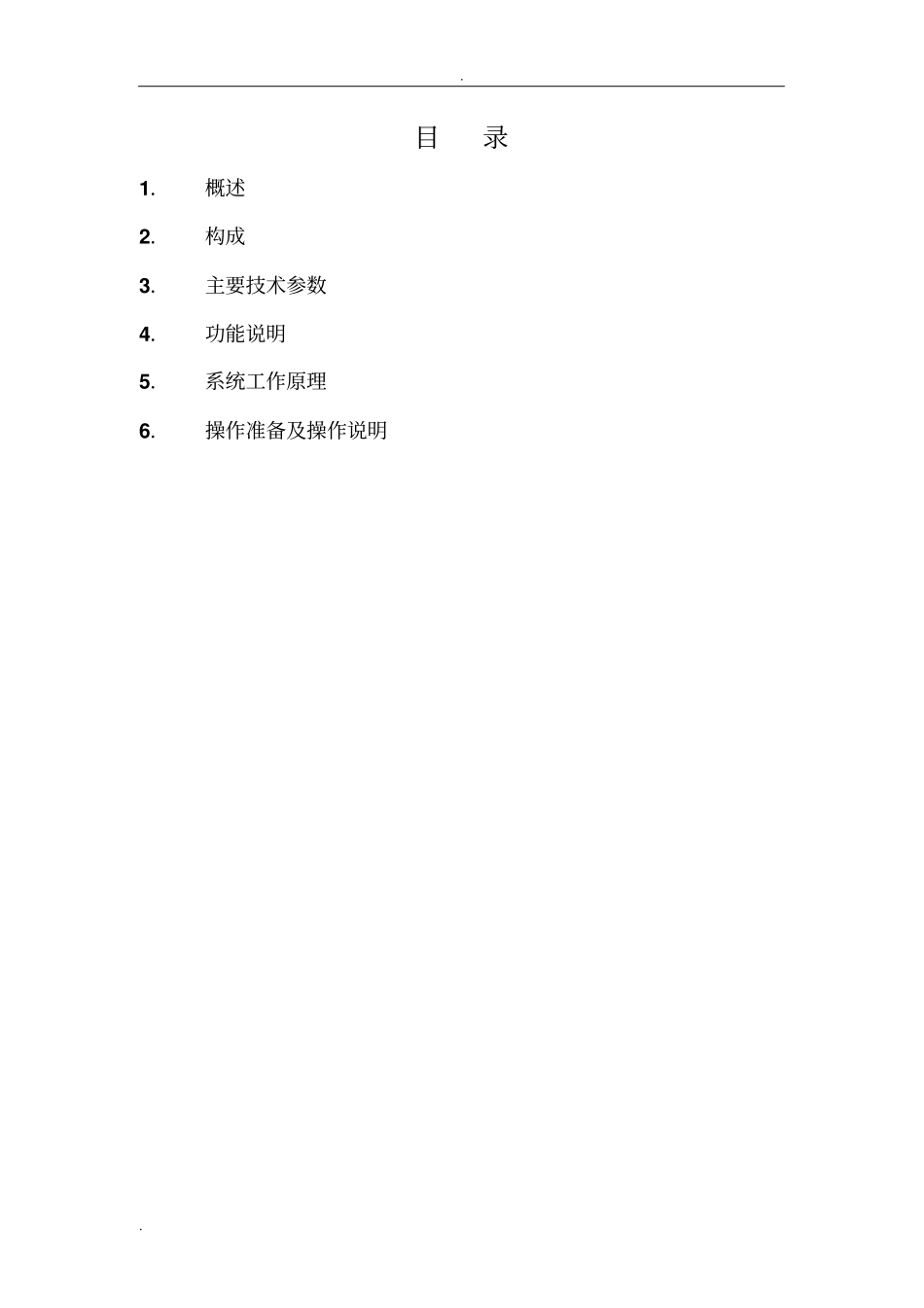

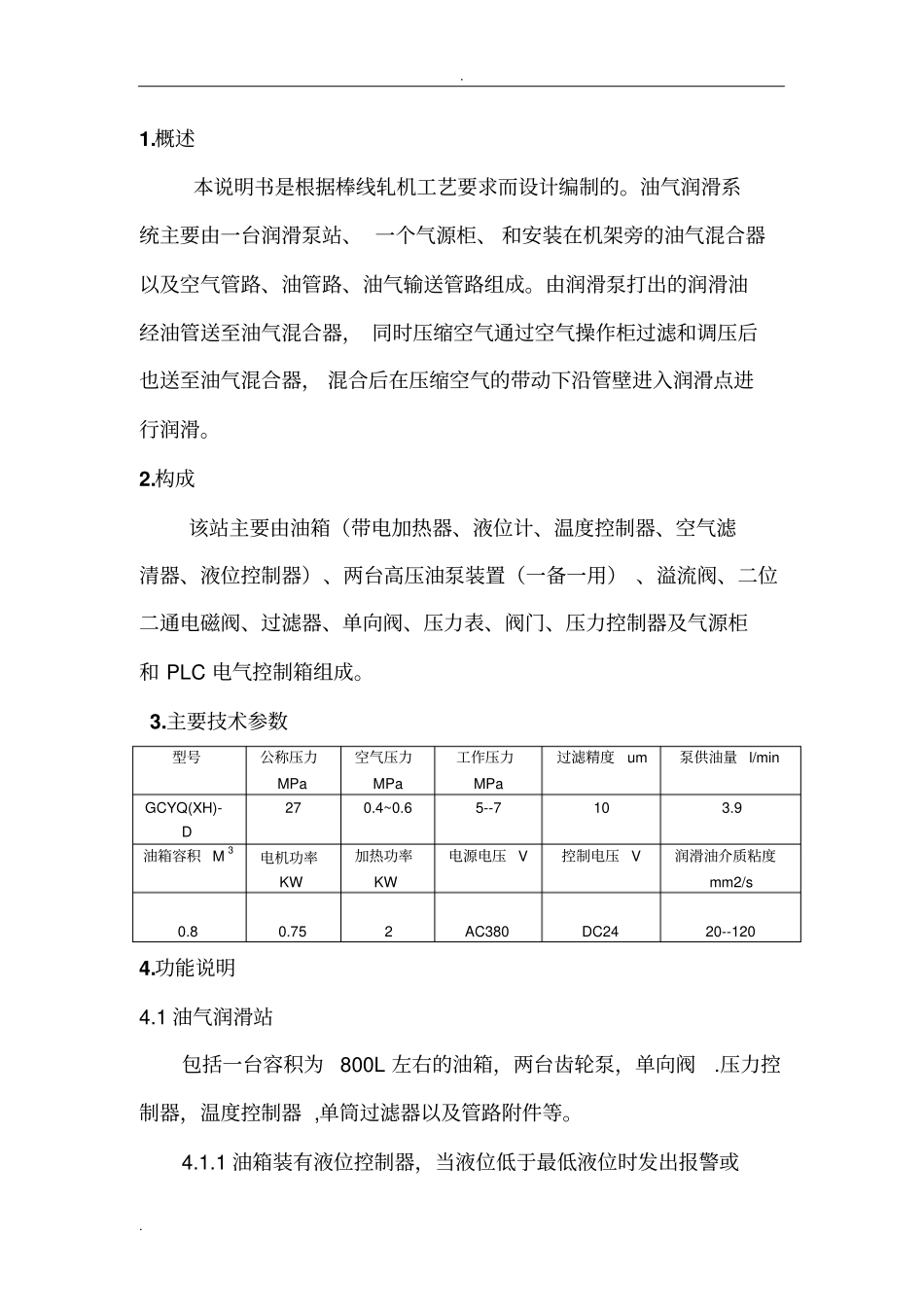

. . 油气润滑站使用说明书. . 目录1．概述2．构成3．主要技术参数4．功能说明5．系统工作原理6．操作准备及操作说明. . 1.概述本说明书是根据棒线轧机工艺要求而设计编制的。油气润滑系统主要由一台润滑泵站、 一个气源柜、 和安装在机架旁的油气混合器以及空气管路、油管路、油气输送管路组成。由润滑泵打出的润滑油经油管送至油气混合器， 同时压缩空气通过空气操作柜过滤和调压后也送至油气混合器， 混合后在压缩空气的带动下沿管壁进入润滑点进行润滑。2.构成该站主要由油箱（带电加热器、液位计、温度控制器、空气滤清器、液位控制器）、两台高压油泵装置（一备一用） 、溢流阀、二位二通电磁阀、过滤器、单向阀、压力表、阀门、压力控制器及气源柜和 PLC 电气控制箱组成。3.主要技术参数型号公称压力MPa 空气压力MPa 工作压力MPa 过滤精度um 泵供油量 l/min GCYQ(XH)-D 27 0.4~0.6 5--7 10 3.9 油箱容积 M3电机功率KW 加热功率KW 电源电压 V 控制电压 V 润滑油介质粘度mm2/s 0.8 0.75 2 AC380 DC24 20--120 4.功能说明4.1 油气润滑站包括一台容积为800L 左右的油箱，两台齿轮泵，单向阀.压力控制器，温度控制器 ,单筒过滤器以及管路附件等。4.1.1 油箱装有液位控制器，当液位低于最低液位时发出报警或. . 电信号；液位计用于直接观测油箱液位的高低，空气滤清器用来对进出油箱的空气进行过滤，也可以作为加油口进行加油。4.1.2 齿轮泵装置，泵的供油能力为 3.9l/min ，其最高压力 ;27MPa，工作压力为 ;5--7MPa，电动机 AC380V、0.75KW,一台工作，一台备用。4.1.3 压力控制器是用来检查泵站供油压力，当压力达到设定压力时，压力控制器动作，两位两通电磁阀动作，系统卸荷。间隔时间后系统供油压力， 供油时在设定的时间内达不到设定压力控制器的调定压力时，即在电气控制装置上作出“供油压力低”的指示。此时应检管路齿轮泵装置及溢流阀。4.1.4 单筒过滤器是用来去除泵所压出的润滑油内混入的杂质，过滤器上装有压差控制器， 当压差超过一定值时发出信号，此时应立即清洗或更换滤芯。4.2 气源柜气源柜包括气源处理件.二位二通电磁阀 .压力开关等。4.2.1 气源处理件是由空气过滤器，空气减压阀组合而成，在通气前，逆时针旋转减压阀调压手轮，使减压阀定值弹簧松开，然后接通气源，按顺时针方向逐渐转动手轮，是空气压力逐渐增加，直到压力表所指示的压力达到所需压力， 此时通...
