油缸装配作业指导书资料

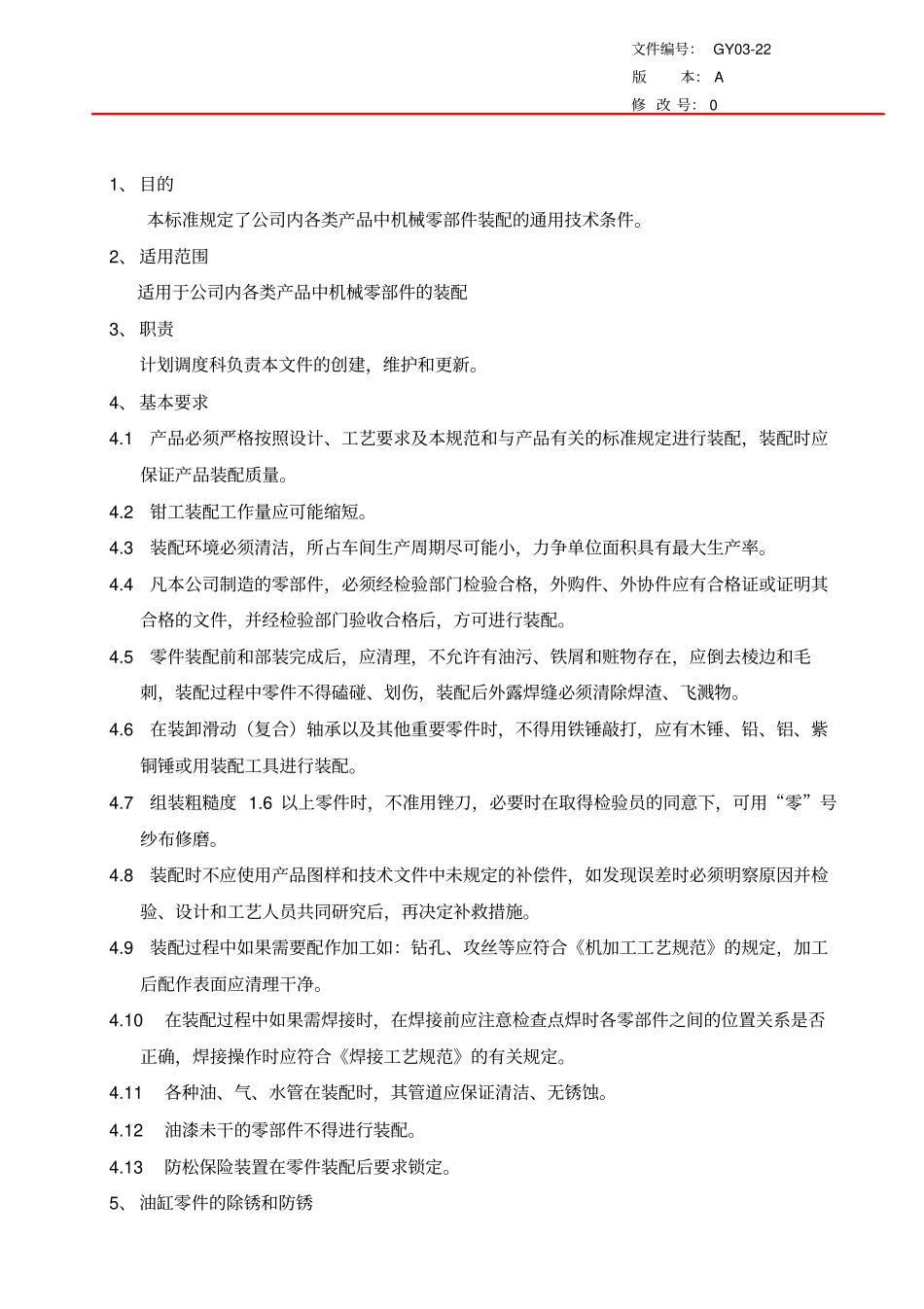

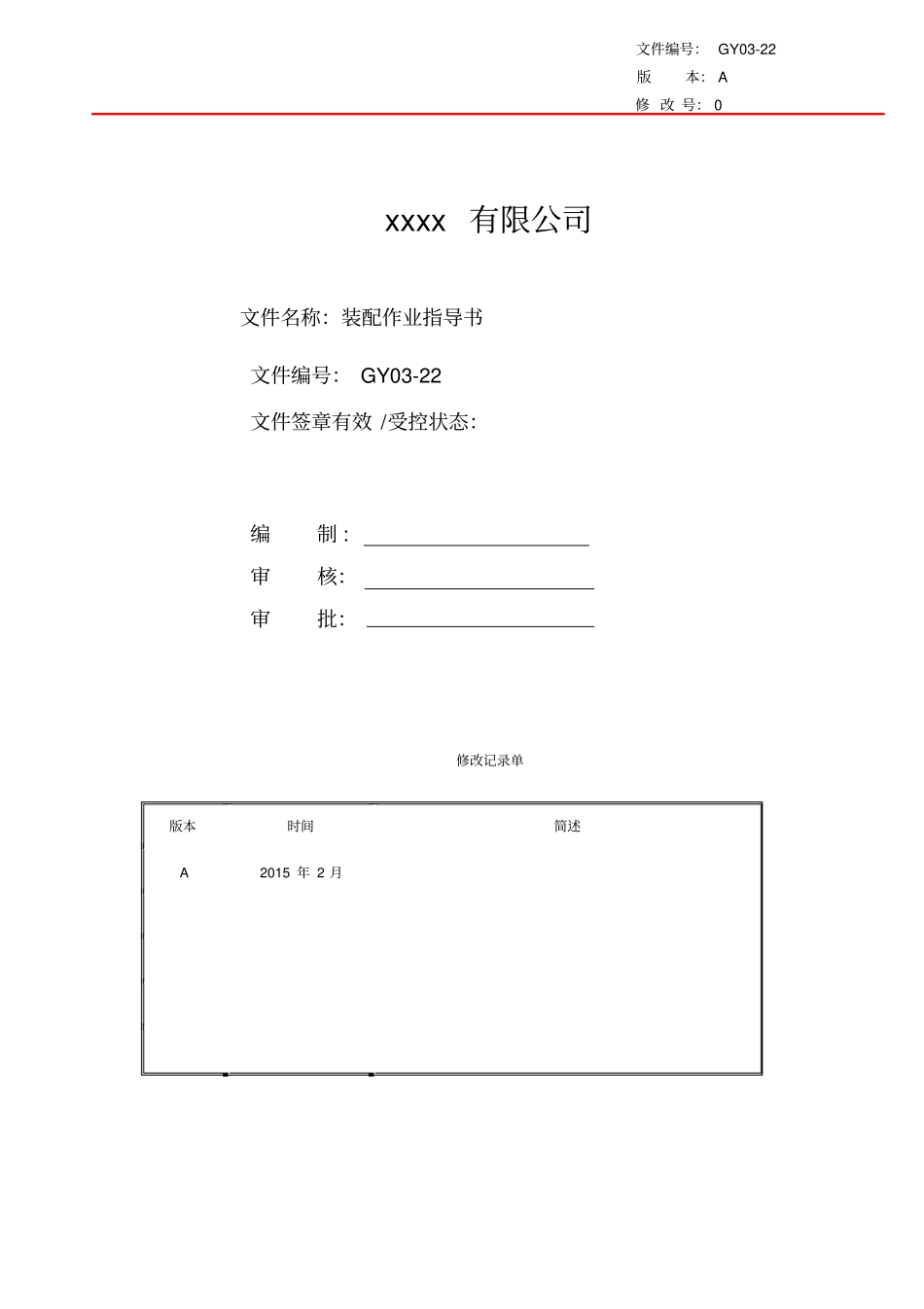

文件编号： GY03-22 版本： A 修 改 号： 0xxxx 有限公司文件名称：装配作业指导书文件编号： GY03-22 文件签章有效 /受控状态：编制 : 审核：审批：修改记录单版本时间简述A 2015 年 2 月文件编号： GY03-22 版本： A 修 改 号： 01、 目的本标准规定了公司内各类产品中机械零部件装配的通用技术条件。2、 适用范围适用于公司内各类产品中机械零部件的装配3、 职责计划调度科负责本文件的创建，维护和更新。4、 基本要求4.1产品必须严格按照设计、工艺要求及本规范和与产品有关的标准规定进行装配，装配时应保证产品装配质量。4.2钳工装配工作量应可能缩短。4.3装配环境必须清洁，所占车间生产周期尽可能小，力争单位面积具有最大生产率。4.4凡本公司制造的零部件，必须经检验部门检验合格，外购件、外协件应有合格证或证明其合格的文件，并经检验部门验收合格后，方可进行装配。4.5零件装配前和部装完成后，应清理，不允许有油污、铁屑和赃物存在，应倒去棱边和毛刺，装配过程中零件不得磕碰、划伤，装配后外露焊缝必须清除焊渣、飞溅物。4.6在装卸滑动（复合）轴承以及其他重要零件时，不得用铁锤敲打，应有木锤、铅、铝、紫铜锤或用装配工具进行装配。4.7组装粗糙度 1.6 以上零件时，不准用锉刀，必要时在取得检验员的同意下，可用“零”号纱布修磨。4.8装配时不应使用产品图样和技术文件中未规定的补偿件，如发现误差时必须明察原因并检验、设计和工艺人员共同研究后，再决定补救措施。4.9装配过程中如果需要配作加工如：钻孔、攻丝等应符合《机加工工艺规范》的规定，加工后配作表面应清理干净。4.10在装配过程中如果需焊接时，在焊接前应注意检查点焊时各零部件之间的位置关系是否正确，焊接操作时应符合《焊接工艺规范》的有关规定。4.11各种油、气、水管在装配时，其管道应保证清洁、无锈蚀。4.12油漆未干的零部件不得进行装配。4.13防松保险装置在零件装配后要求锁定。5、 油缸零件的除锈和防锈文件编号： GY03-22 版本： A 修 改 号： 0此检查清单针对油缸零件的除锈以及防锈工作。对象：所有操作工。主题/ 目的：该表是为了让每一位操作者根据清单要求去检查每一个零件的表面除锈情况；除锈篇：1. 缸筒内壁锈蚀时，可人工操作时手工打磨，其余在珩磨设备上除锈。2.SIP 零件有锈蚀时根据锈蚀的部位对密封，安装以及配合是否有影响？去除锈斑时不能改变零件的形状尺寸公差。3. 机械除锈（钢丝...
