泄水建筑物下游的水流衔接与消能

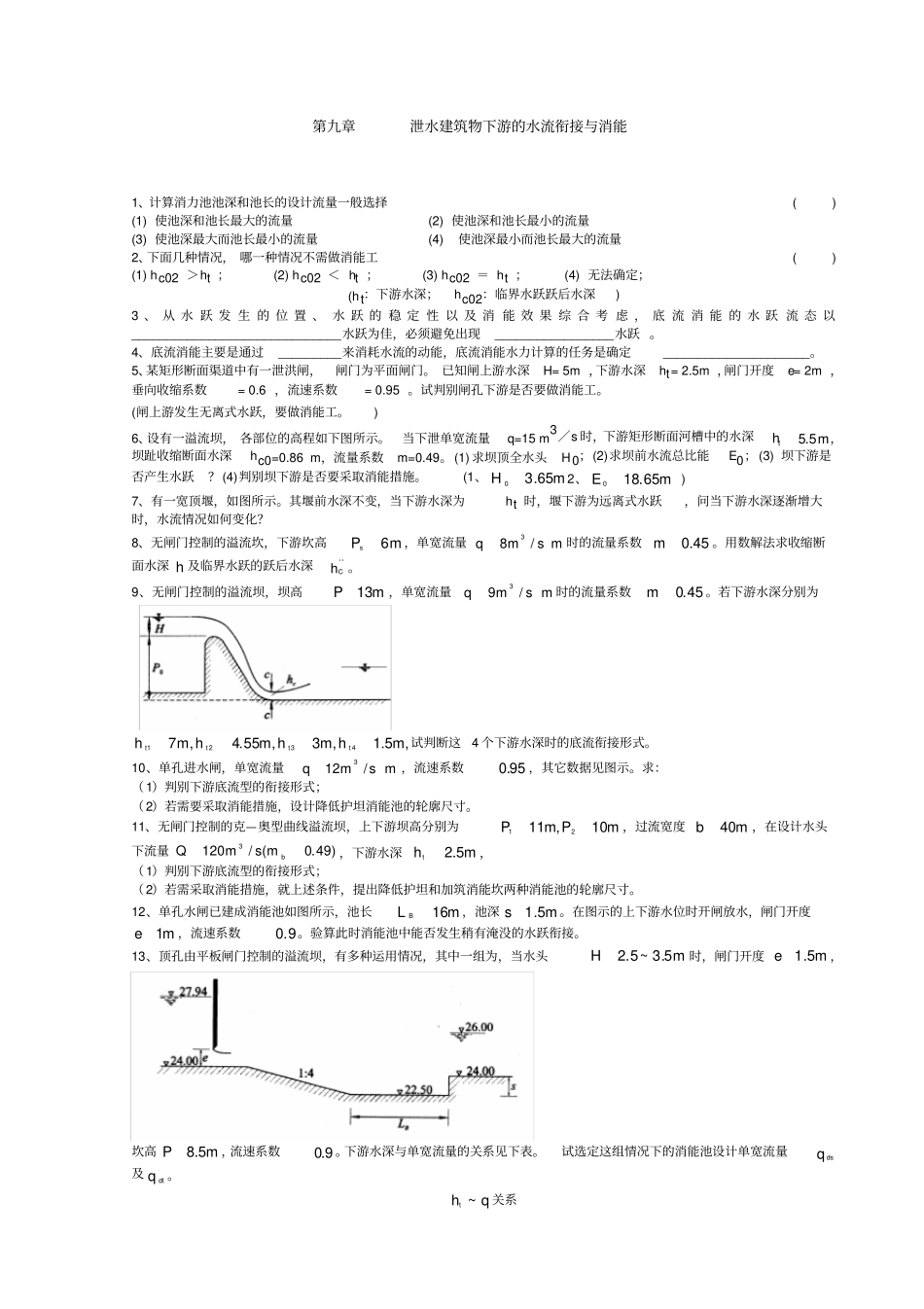

泄水建筑物下游的水流衔接与消能_第1页
1/2

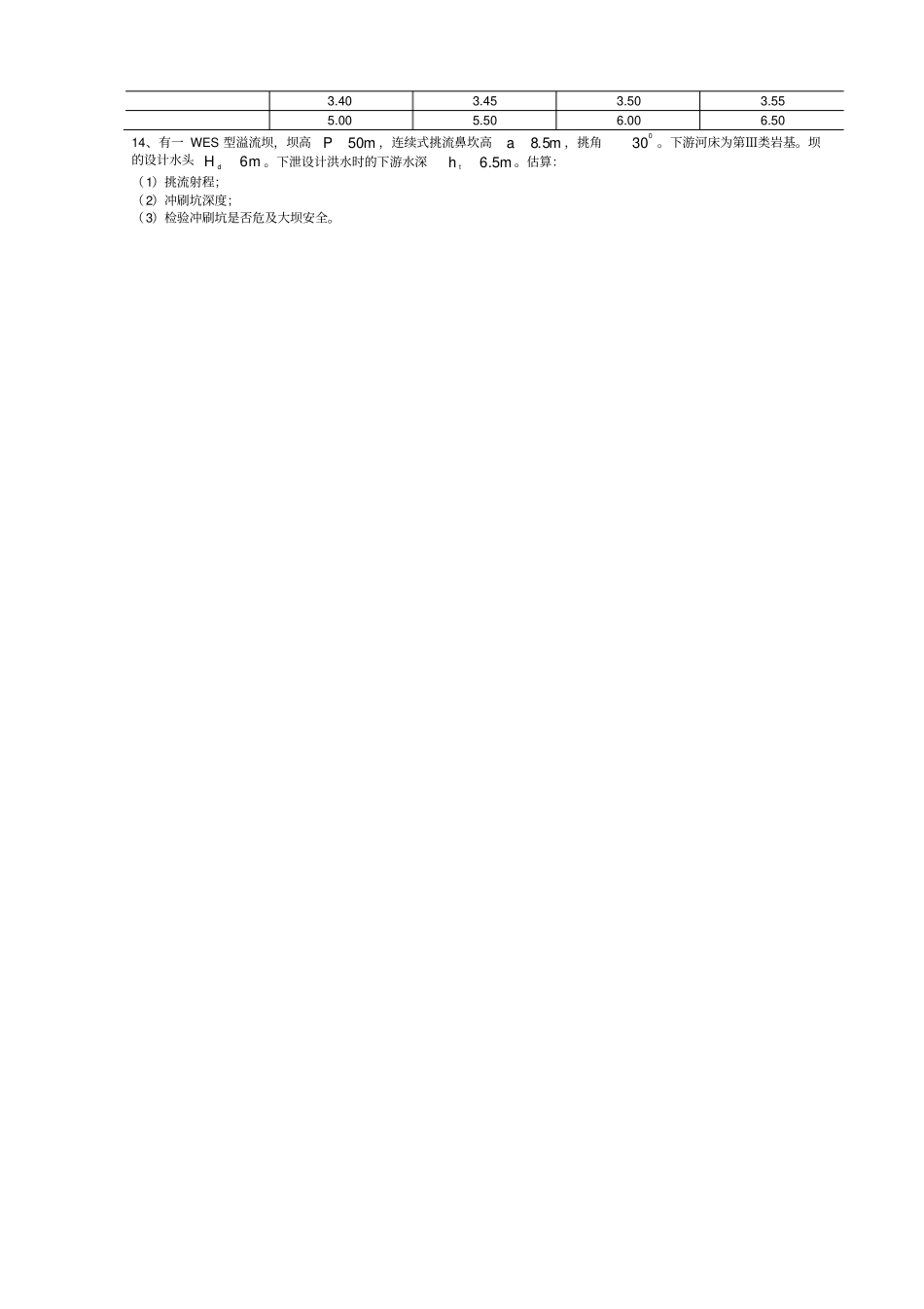

泄水建筑物下游的水流衔接与消能_第2页
2/2
第九章泄水建筑物下游的水流衔接与消能1、计算消力池池深和池长的设计流量一般选择( ) (1) 使池深和池长最大的流量(2) 使池深和池长最小的流量(3) 使池深最大而池长最小的流量(4) 使池深最小而池长最大的流量2、下面几种情况, 哪一种情况不需做消能工( ) (1) hc02 >ht ;(2) hc02 < ht ;(3) hc02 = ht ;(4) 无法确定;(ht:下游水深;hc02:临界水跃跃后水深) 3 、 从 水 跃 发 生 的 位 置 、 水 跃 的 稳 定 性 以 及 消 能 效 果 综 合 考 虑 , 底 流 消 能 的 水 跃 流 态 以______________________________水跃为佳,必须避免出现_________________水跃 。4、底流消能主要是通过_________来消耗水流的动能,底流消能水力计算的任务是确定_____________________。5、某矩形断面渠道中有一泄洪闸,闸门为平面闸门。 已知闸上游水深H= 5m ,下游水深ht= 2.5m ,闸门开度e= 2m ,垂向收缩系数= 0.6 ,流速系数= 0.95 。试判别闸孔下游是否要做消能工。(闸上游发生无离式水跃,要做消能工。) 6、设有一溢流坝, 各部位的高程如下图所示。当下泄单宽流量q=15 m3/s 时,下游矩形断面河槽中的水深htm5 5.,坝趾收缩断面水深hc0=0.86 m,流量系数m=0.49。 (1) 求坝顶全水头H0;(2)求坝前水流总比能E0; (3) 坝下游是否产生水跃? (4)判别坝下游是否要采取消能措施。(1、m65.3H 02、m65.18E 0) 7、有一宽顶堰,如图所示。其堰前水深不变,当下游水深为ht 时,堰下游为远离式水跃,问当下游水深逐渐增大时,水流情况如何变化?8、无闸门控制的溢流坎,下游坎高m6Ps,单宽流量ms/m8q3时的流量系数45.0m。用数解法求收缩断面水深 h 及临界水跃的跃后水深''Ch 。9、无闸门控制的溢流坝,坝高m13P,单宽流量ms/m9q3时的流量系数45.0m。若下游水深分别为,m5.1h,m3h,m55.4h,m7h4t3t2t1t试判断这4 个下游水深时的底流衔接形式。10、单孔进水闸,单宽流量ms/m12q3,流速系数95.0,其它数据见图示。求:( 1)判别下游底流型的衔接形式;( 2)若需要采取消能措施,设计降低护坦消能池的轮廓尺寸。11、无闸门控制的克—奥型曲线溢流坝,上下游坝高分别为m10P,m11P21,过流宽度m40b,在设计水头下流量)49.0m(s/m120Qb3,下游水深m5.2ht,( 1)判别下游底流型的衔接形式;( 2)若需采取消能措施,就上述条件,提出降低护坦和加筑消能坎两种消能池的轮廓尺...
