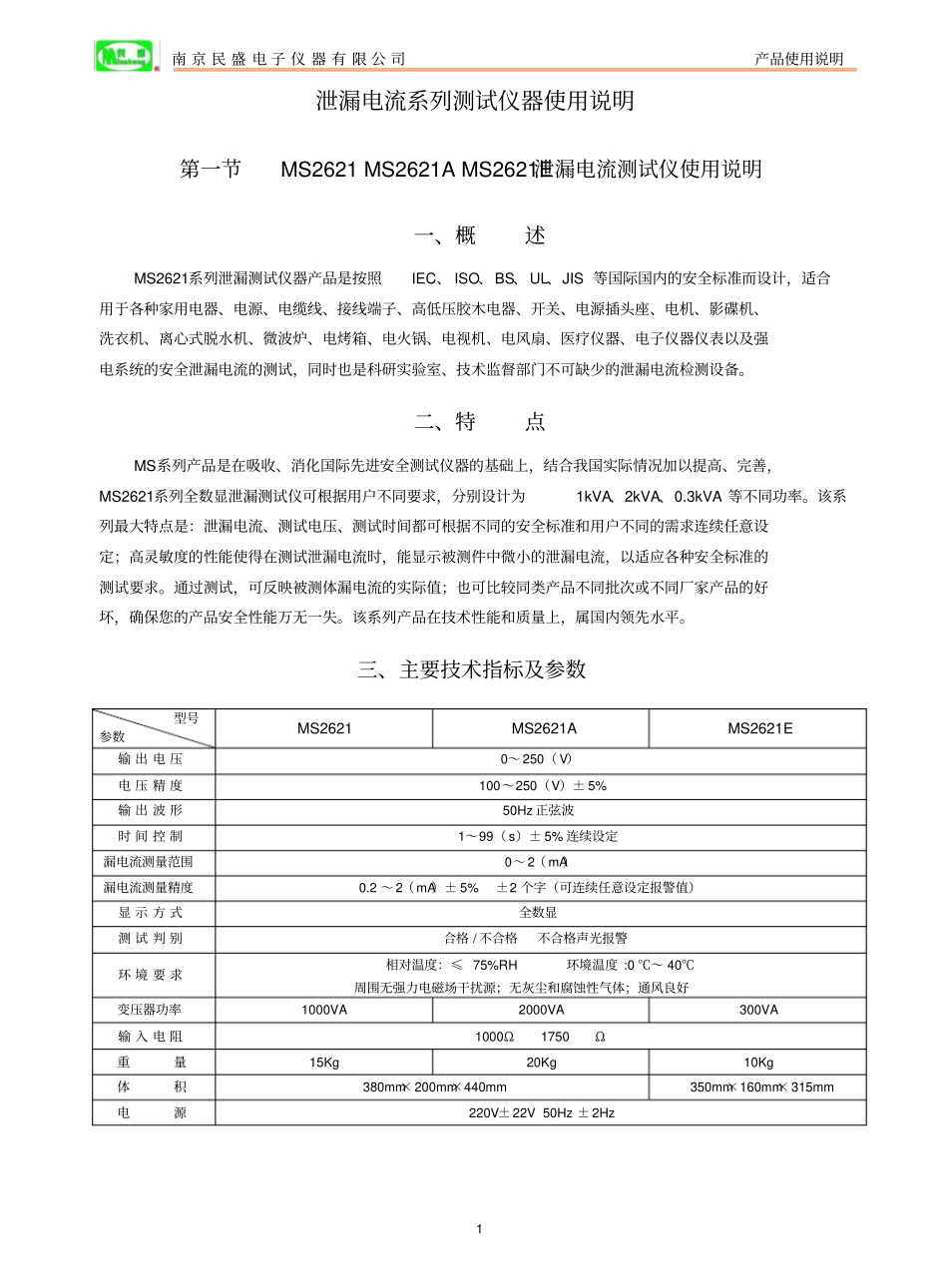

泄漏电流测试仪系列说明书普通类_第1页
1/17

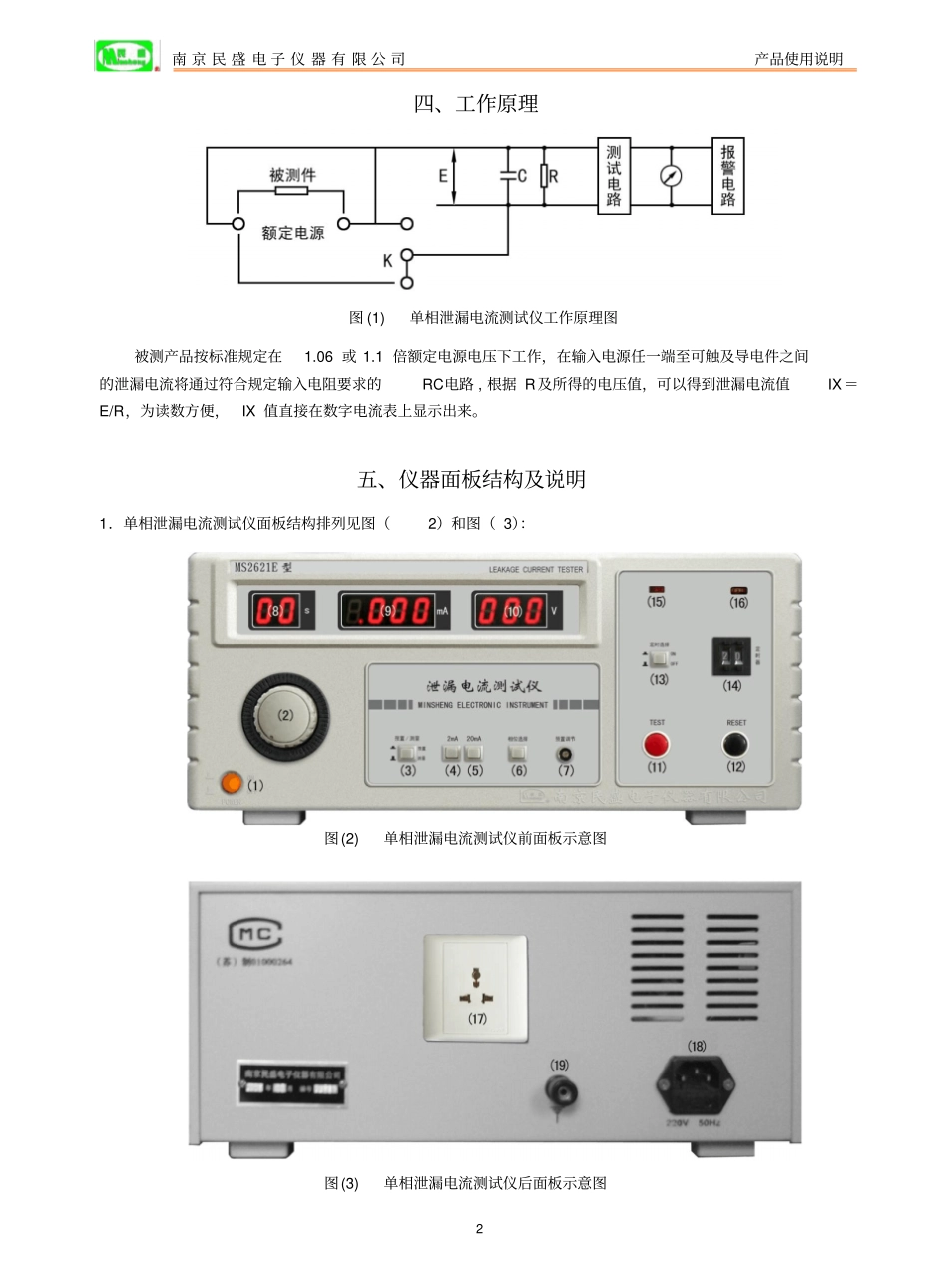

泄漏电流测试仪系列说明书普通类_第2页
2/17

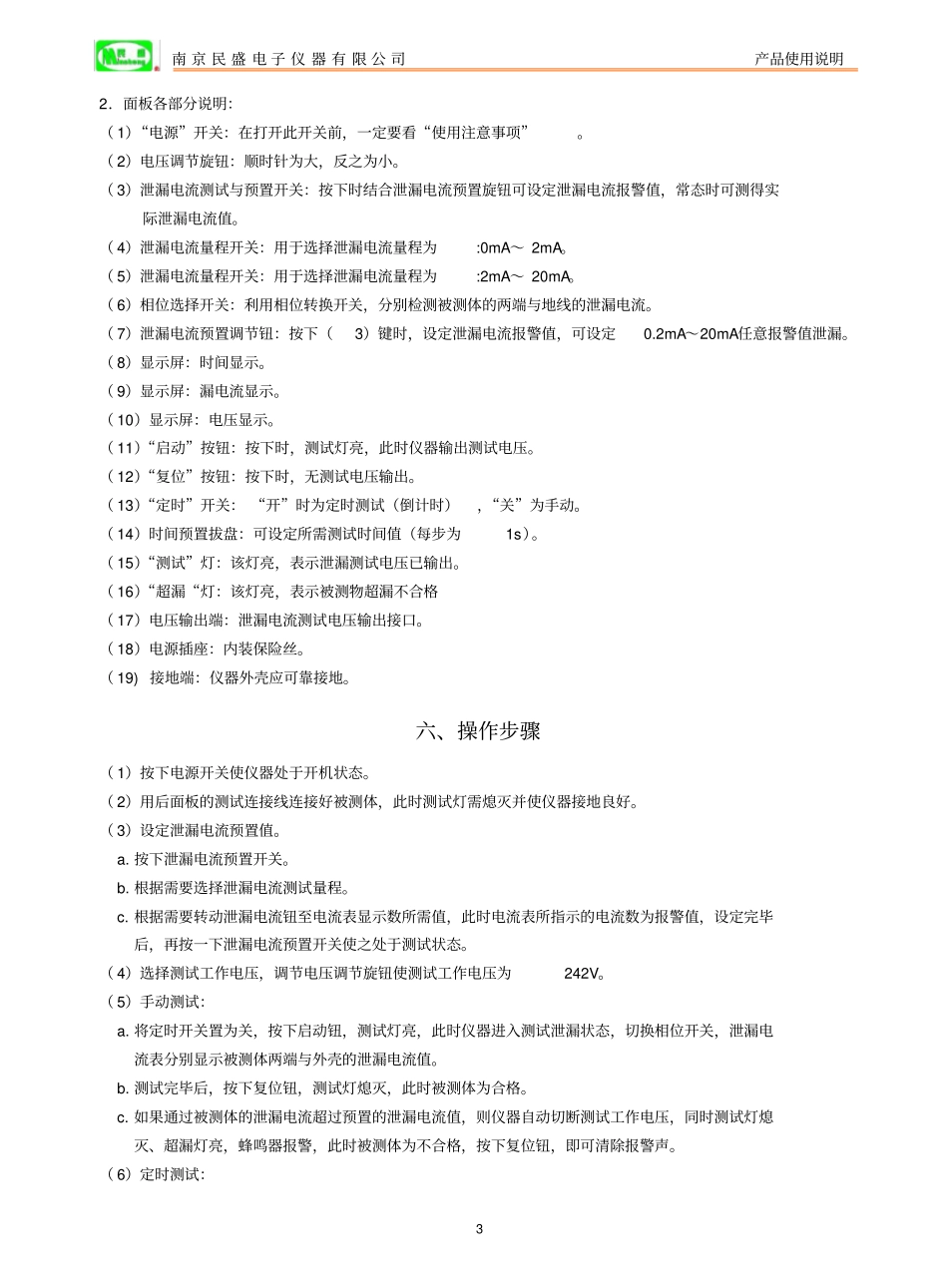

泄漏电流测试仪系列说明书普通类_第3页
3/17
南 京 民 盛 电 子 仪 器 有 限 公 司产品使用说明1 泄漏电流系列测试仪器使用说明第一节MS2621 MS2621A MS2621E泄漏电流测试仪使用说明一、概述MS2621系列泄漏测试仪器产品是按照IEC、 ISO、BS、UL、JIS 等国际国内的安全标准而设计,适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试,同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。二、特点MS系列产品是在吸收、消化国际先进安全测试仪器的基础上,结合我国实际情况加以提高、完善,MS2621系列全数显泄漏测试仪可根据用户不同要求,分别设计为1kVA、2kVA、0.3kVA 等不同功率。该系列最大特点是:泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定;高灵敏度的性能使得在测试泄漏电流时,能显示被测件中微小的泄漏电流,以适应各种安全标准的测试要求。通过测试,可反映被测体漏电流的实际值;也可比较同类产品不同批次或不同厂家产品的好坏,确保您的产品安全性能万无一失。该系列产品在技术性能和质量上,属国内领先水平。三、主要技术指标及参数型号参数MS2621 MS2621A MS2621E 输 出 电 压0~ 250( V)电 压 精 度100~250(V)± 5% 输 出 波 形50Hz 正弦波时 间 控 制1~99( s)± 5% 连续设定漏电流测量范围0~ 2( mA)漏电流测量精度0.2 ~ 2( mA)± 5% ±2 个字(可连续任意设定报警值)显 示 方 式全数显测 试 判 别合格 / 不合格不合格声光报警环 境 要 求相对温度:≤ 75%RH 环境温度 :0 ℃~ 40℃周围无强力电磁场干扰源;无灰尘和腐蚀性气体;通风良好变压器功率1000VA 2000VA 300VA 输 入 电 阻1000Ω 1750Ω重量15Kg 20Kg 10Kg 体积380mm× 200mm×440mm 350mm×160mm× 315mm 电源220V± 22V 50Hz ± 2Hz 南 京 民 盛 电 子 仪 器 有 限 公 司产品使用说明2 四、工作原理图 (1) 单相泄漏电流测试仪工作原理图被测产品按标准规定在1.06 或 1.1 倍额定电源电压下工作,在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路 , 根据 R及所得的电压值,可以得到泄漏电流值IX=E/R,为读数方便,IX 值直接在数...
